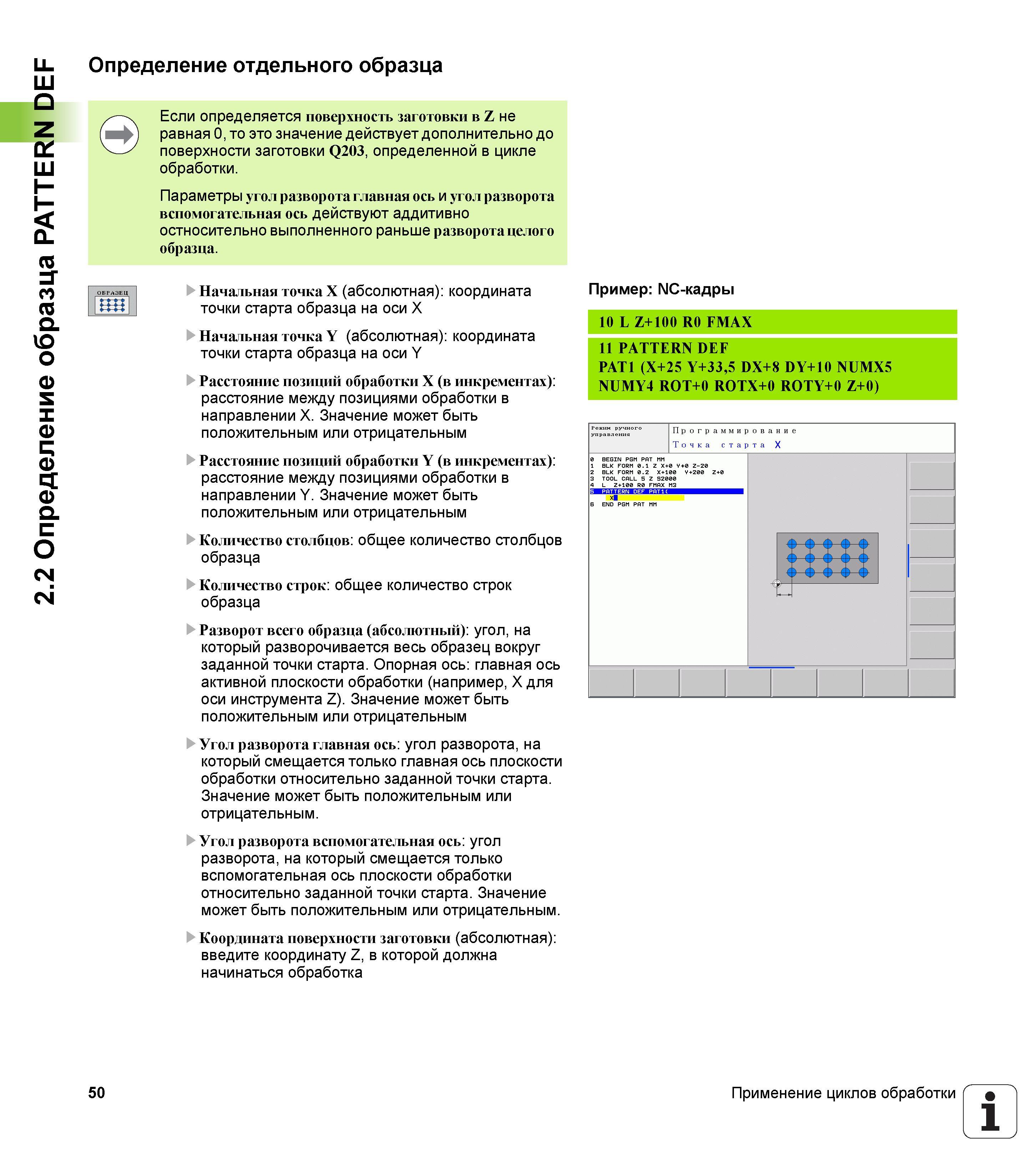

2.2 Определение образца PATTERN DEF Определение отдельного образца Если определяется поверхность заготовки в Z не равная 0, то это значение действует дополнительно до поверхности заготовки Q203, определенной в цикле обработки. Параметры угол разворота главная ось и угол разворота вспомогательная ось действуют аддитивно остносительно выполненного раньше разворота целого образца. Начальная точка X (абсолютная) координата точки старта образца на оси X Начальная точка Y (абсолютная) координата точки старта образца на оси Y Расстояние позиций обработки X (в инкрементах) расстояние между позициями обработки в направлении X. Значение может быть положительным или отрицательным Расстояние позиций обработки Y (в инкрементах) расстояние между позициями обработки в направлении Y. Значение может быть положительным или отрицательным Количество столбцов общее количество столбцов образца Количество строк общее количество строк образца Разворот всего образца (абсолютный) угол, на который разворочивается весь образец вокруг заданной точки старта. Опорная ось главная ось активной плоскости обработки (например, X для оси инструмента Z). Значение может быть положительным или отрицательным Угол разворота главная ось угол разворота, на который смещается только главная ось плоскости обработки относительно заданной точки старта. Значение может быть положительным или отрицательным. Угол разворота вспомогательная ось угол разворота, на который смещается только вспомогательная ось плоскости обработки относительно заданной точки старта. Значение может быть положительным или отрицательным. Координата поверхности заготовки (абсолютная) введите координату Z, в которой должна начинаться обработка Пример NC-кадры 50 Применение циклов обработки
