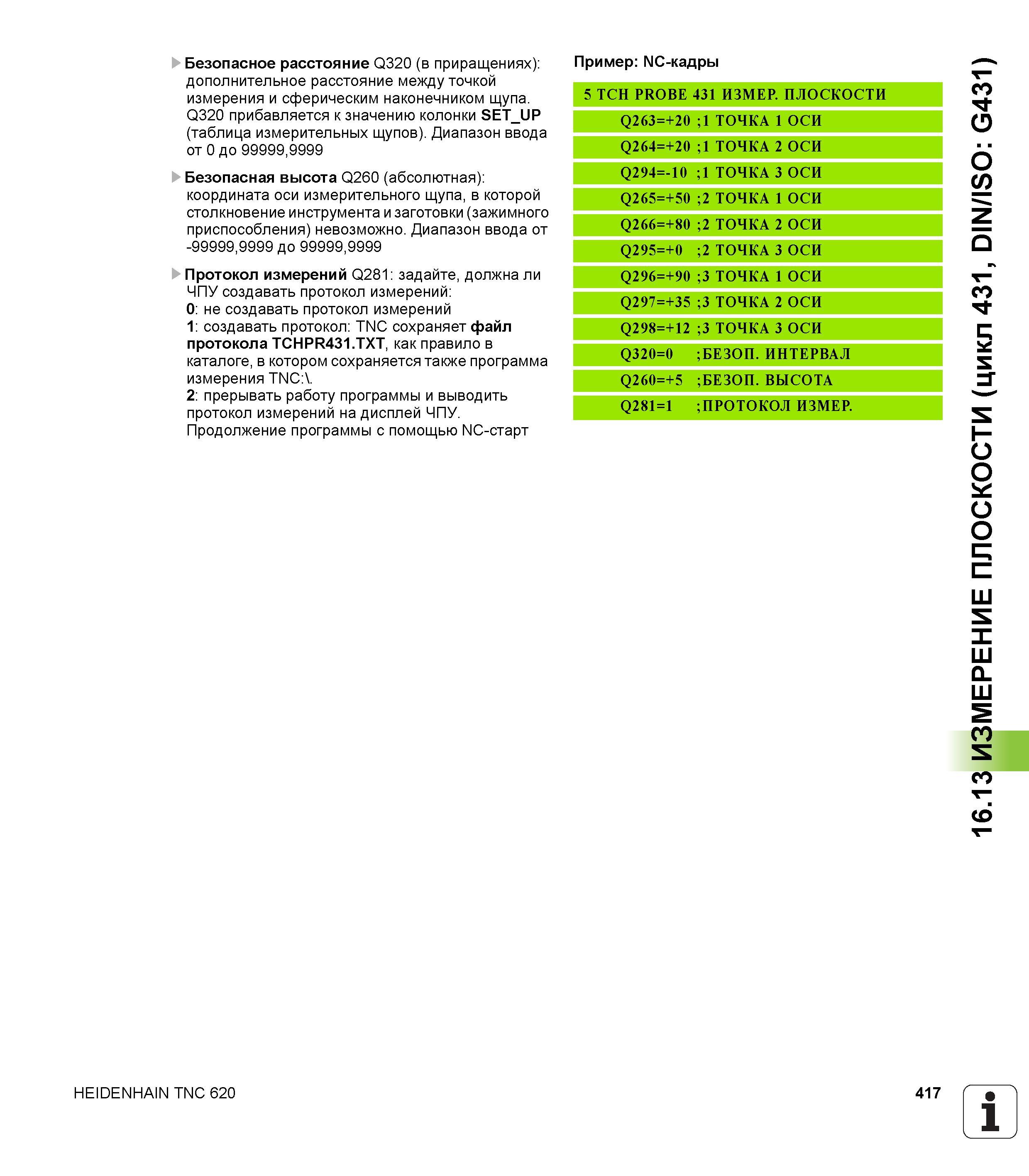

Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к значению колонки SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999,9999 Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Протокол измерений Q281 задайте, должна ли ЧПУ создавать протокол измерений 0 не создавать протокол измерений 1 создавать протокол TNC сохраняет файл протокола TCHPR431.TXT, как правило в каталоге, в котором сохраняется также программа измерения TNC:\. 2 прерывать работу программы и выводить протокол измерений на дисплей ЧПУ. Продолжение программы с помощью NC-старт Пример NC-кадры 5 TCH PROBE 431 ИЗМЕР. ПЛОСКОСТИ Q263=+20 ;1 ТОЧКА 1 ОСИ Q264=+20 ;1 ТОЧКА 2 ОСИ Q294=-10 ;1 ТОЧКА 3 ОСИ Q265=+50 ;2 ТОЧКА 1 ОСИ Q266=+80 ;2 ТОЧКА 2 ОСИ Q295=+0 ;2 ТОЧКА 3 ОСИ Q296=+90 ;3 ТОЧКА 1 ОСИ 5 3 + = Г- 9 2 Q ;3 ТОЧКА 2 ОСИ Q298=+12 ;3 ТОЧКА 3 ОСИ Q320=0 ;БЕЗОП. ИНТЕРВАЛ Q260=+5 ;БЕЗОП. ВЫСОТА Q281=1 ;ПРОТОКОЛ ИЗМЕР. HEIDENHAIN TNC 620 417 1 16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (цикл 431, DIN/ISO G431)
