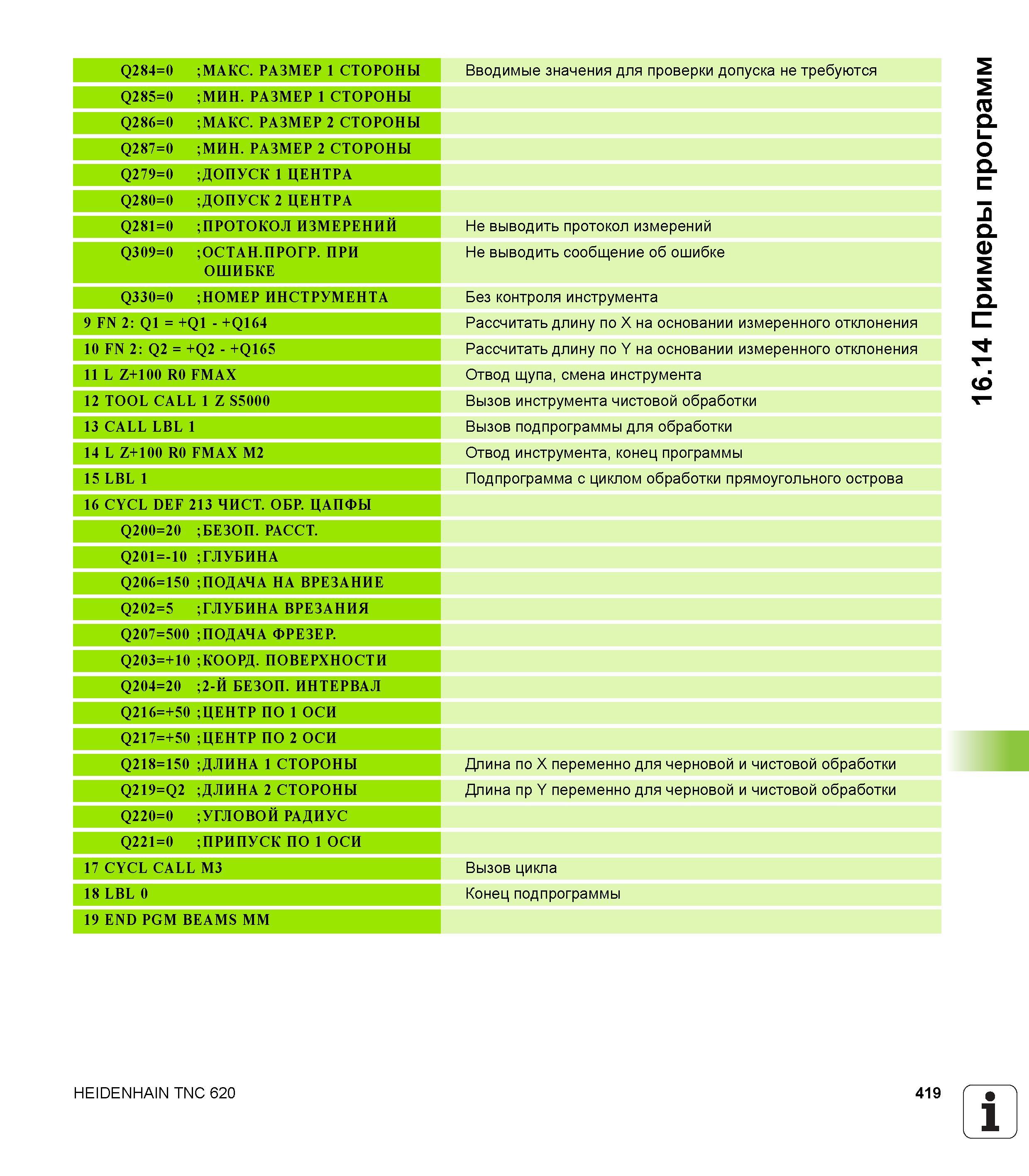

Q284=0 МАКС. РАЗМЕР 1 СТОРОНЫ Q285=0 МИН. РАЗМЕР 1 СТОРОНЫ Q286=0 МАКС. РАЗМЕР 2 СТОРОНЫ Q287=0 МИН. РАЗМЕР 2 СТОРОНЫ Q279=0 ДОПУСК 1 ЦЕНТРА Q280=0 ДОПУСК 2 ЦЕНТРА Q281=0 ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 НОМЕР ИНСТРУМЕНТА 9 FN 2 Q1 = +Q1 - +Q164 10 FN 2 Q2 = +Q2 - +Q165 11 L Z+100 R0 FMAX 12 TOOL CALL 1 Z S5000 13 CALL LBL 1 14 L Z+100 R0 FMAX M2 15 LBL 1 16 CYCL DEF 213 ЧИСТ. ОБР. ЦАПФЫ Q200=20 БЕЗОП. РАССТ. Q201=-10 ГЛУБИНА Q206=150 ПОДАЧА НА ВРЕЗАНИЕ Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q207=500 ПОДАЧА ФРЕЗЕР. Q203=+10 КООРД. ПОВЕРХНОСТИ Q204=20 2-Й БЕЗОП. ИНТЕРВАЛ Q216=+50 ЦЕНТР ПО 1 ОСИ Q217=+50 ЦЕНТР ПО 2 ОСИ Q218=150 ДЛИНА 1 СТОРОНЫ Q219=Q2 ДЛИНА 2 СТОРОНЫ Q220=0 УГЛОВОЙ РАДИУС Q221=0 ПРИПУСК ПО 1 ОСИ 17 CYCL CALL M3 18 LBL 0 19 END PGM BEAMS ММ Вводимые значения для проверки допуска не требуются Не выводить протокол измерений Не выводить сообщение об ошибке Без контроля инструмента Рассчитать длину по X на основании измеренного отклонения Рассчитать длину по Y на основании измеренного отклонения Отвод щупа, смена инструмента Вызов инструмента чистовой обработки Вызов подпрограммы для обработки Отвод инструмента, конец программы Подпрограмма с циклом обработки прямоугольного острова Длина по X переменно для черновой и чистовой обработки Длина пр Y переменно для черновой и чистовой обработки Вызов цикла Конец подпрограммы HEIDENHAIN TNC 620 419 1 16.14 Примеры программ
