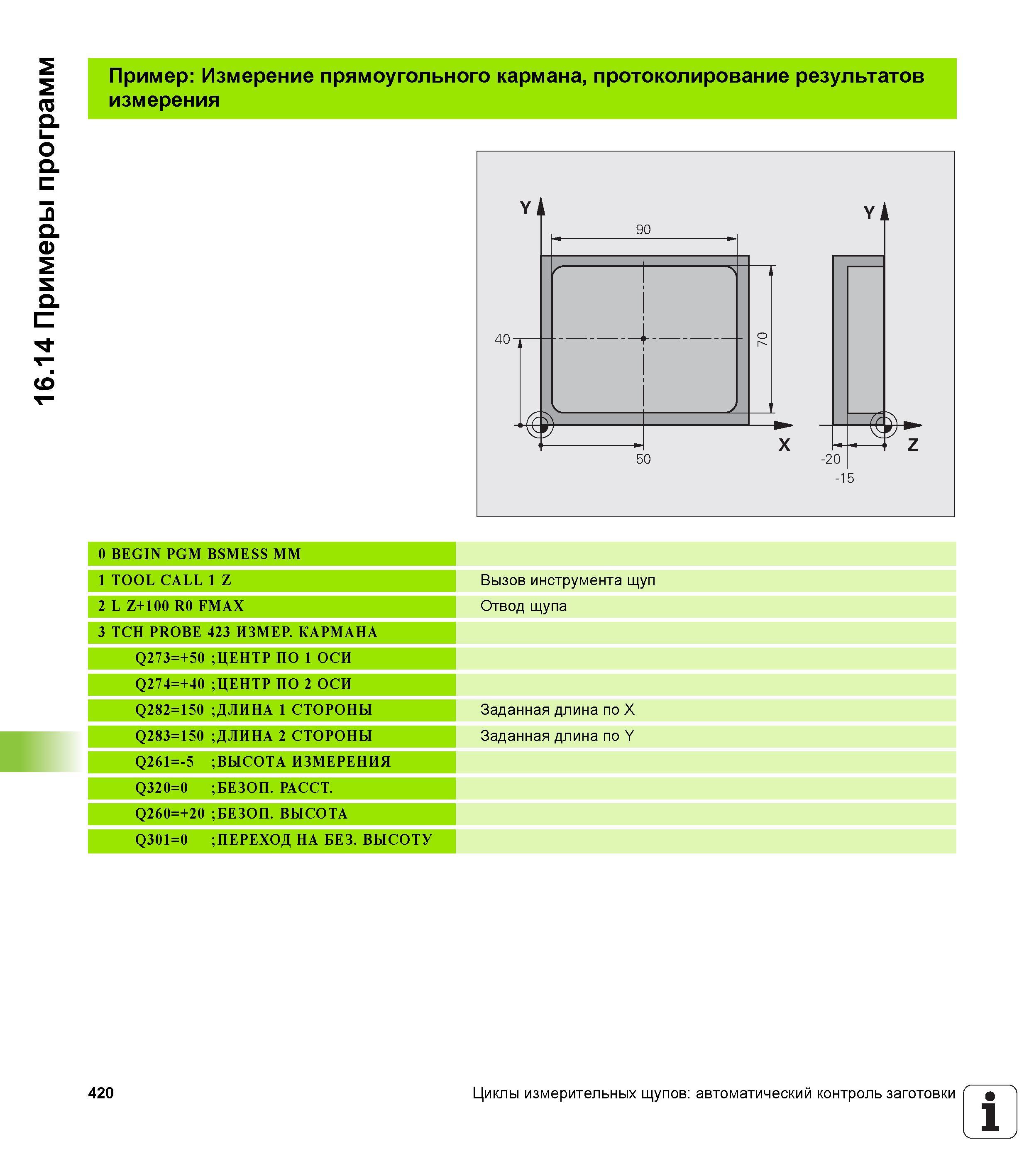

16.14 Примеры программ Пример Измерение прямоугольного кармана, протоколирование результатов измерения 0 BEGIN PGM BSMESS ММ 1 TOOL CALL 1 Z Вызов инструмента щуп Отвод щупа Заданная длина по X Заданная длина по Y 2 L Z+100 R0 FMAX 3 TCH PROBE 423 ИЗМЕР. КАРМАНА Q273=+50 ;ЦЕНТР ПО 1 ОСИ Q274=+40 ;ЦЕНТР ПО 2 ОСИ Q282=150 ;ДЛИНА 1 СТОРОНЫ Q283=150 ;ДЛИНА 2 СТОРОНЫ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+20 ;БЕЗОП. ВЫСОТА Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ 420 Циклы измерительных щупов автоматический контроль заготовки 1
