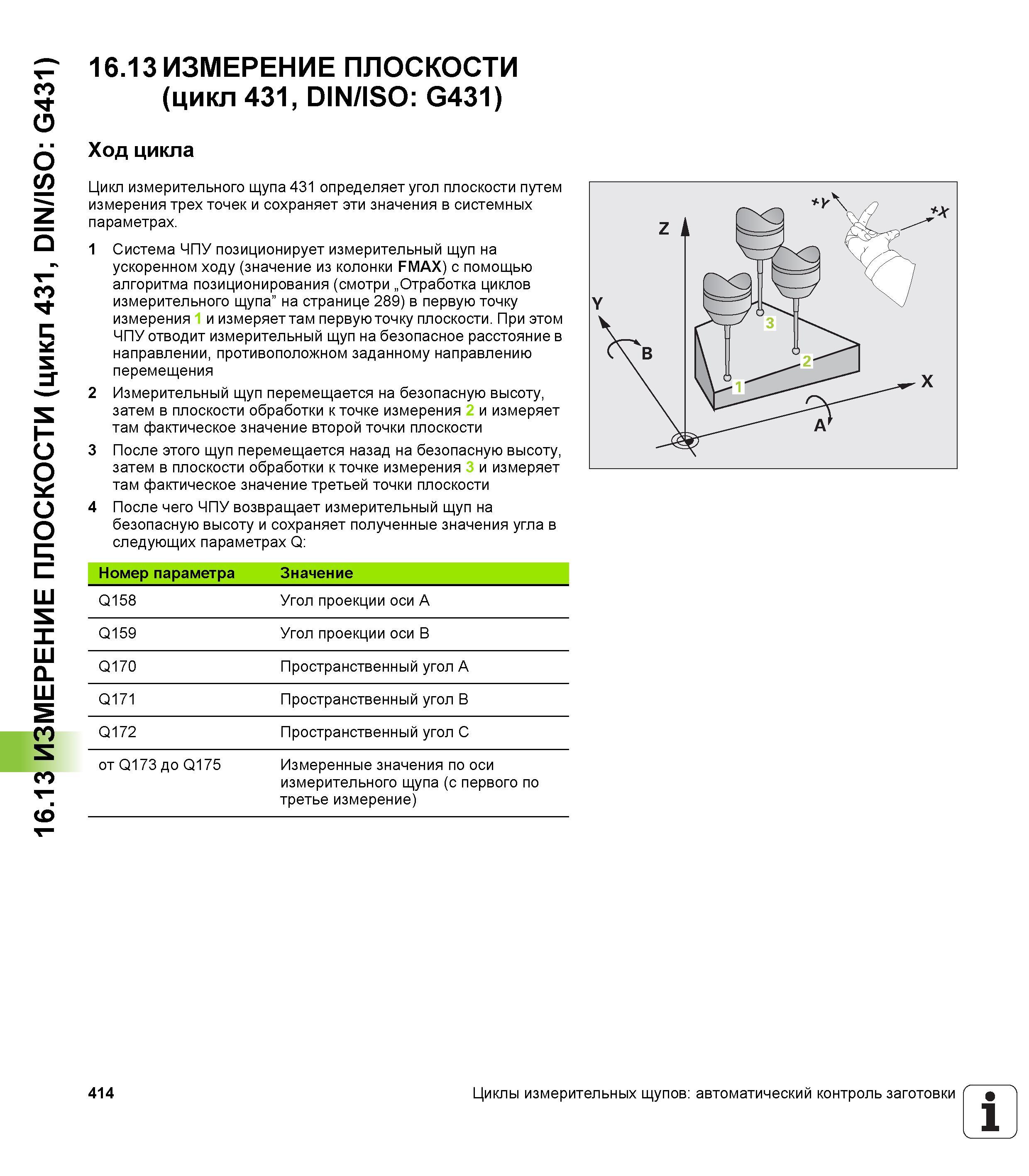

16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (цикл 431, DIN/ISO G431) 16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (цикл 431, DIN/ISO G431) Ход цикла Цикл измерительного щупа 431 определяет угол плоскости путем измерения трех точек и сохраняет эти значения в системных параметрах. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в первую точку измерения 1 и измеряет там первую точку плоскости. При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Измерительный щуп перемещается на безопасную высоту, затем в плоскости обработки к точке измерения 2 и измеряет там фактическое значение второй точки плоскости 3 После этого щуп перемещается назад на безопасную высоту, затем в плоскости обработки к точке измерения 3 и измеряет там фактическое значение третьей точки плоскости 4 После чего ЧПУ возвращает измерительный щуп на безопасную высоту и сохраняет полученные значения угла в следующих параметрах Q Номер параметра Значение Q158 Угол проекции оси A Q159 Угол проекции оси B Q170 Пространственный угол A Q171 Пространственный угол B Q172 Пространственный угол C от Q173 до Q175 Измеренные значения по оси измерительного щупа (с первого по третье измерение) 414 Циклы измерительных щупов автоматический контроль заготовки 1
