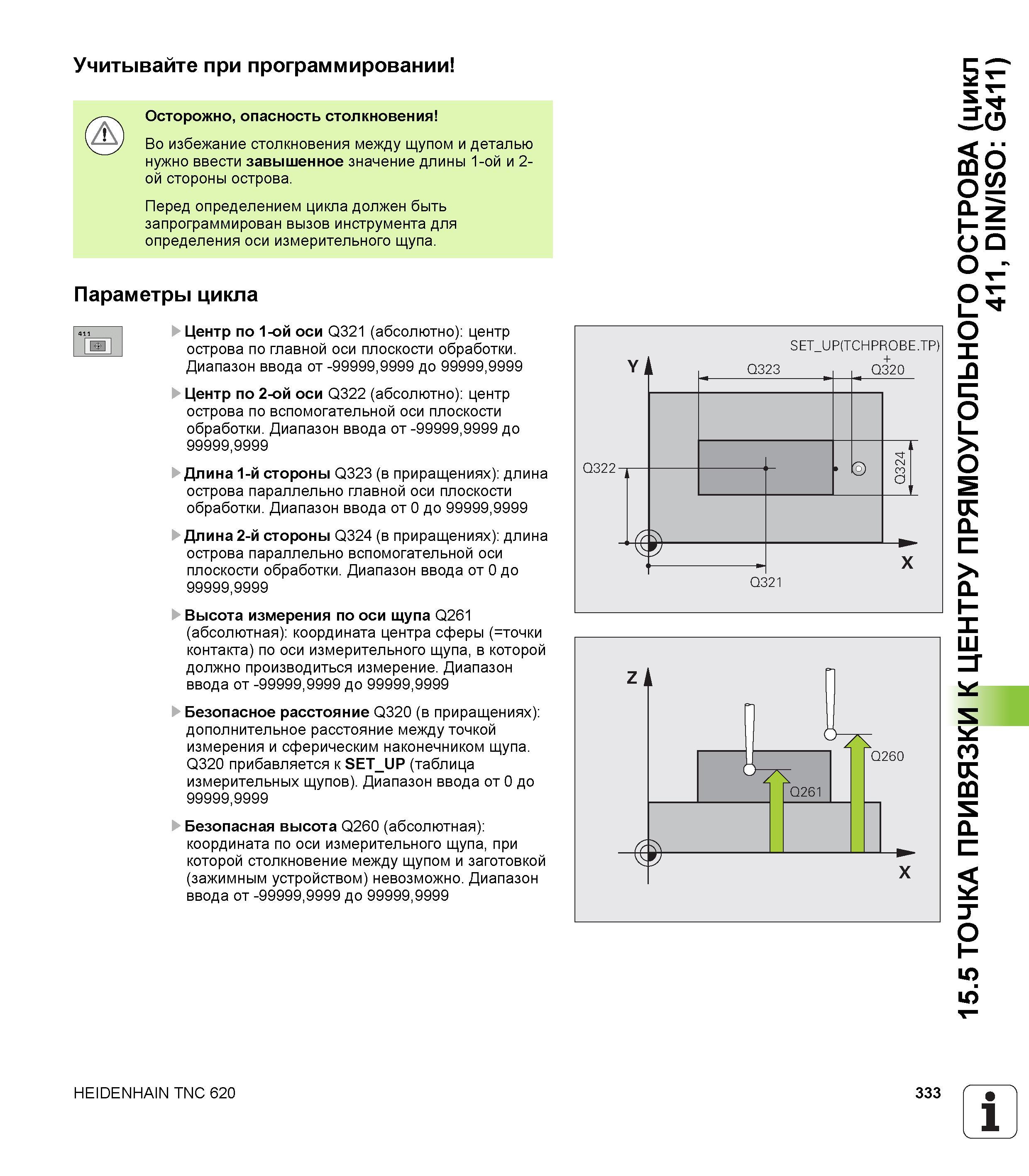

Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения между щупом и деталью нужно ввести завышенное значение длины 1-ой и 2ой стороны острова. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Параметры цикла Центр по 1-ой оси Q321 (абсолютно) центр острова по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q322 (абсолютно) центр острова по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Длина 1-й стороны Q323 (в приращениях) длина острова параллельно главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Длина 2-й стороны Q324 (в приращениях) длина острова параллельно вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999.9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, в которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999.9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Yl Q322- SET_UP(TCHPROBE.TP) Q323 СС320 X Q321 HEIDENHAIN TNC 620 333 1 15.5 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл _ 411, DIN/ISO G411)
