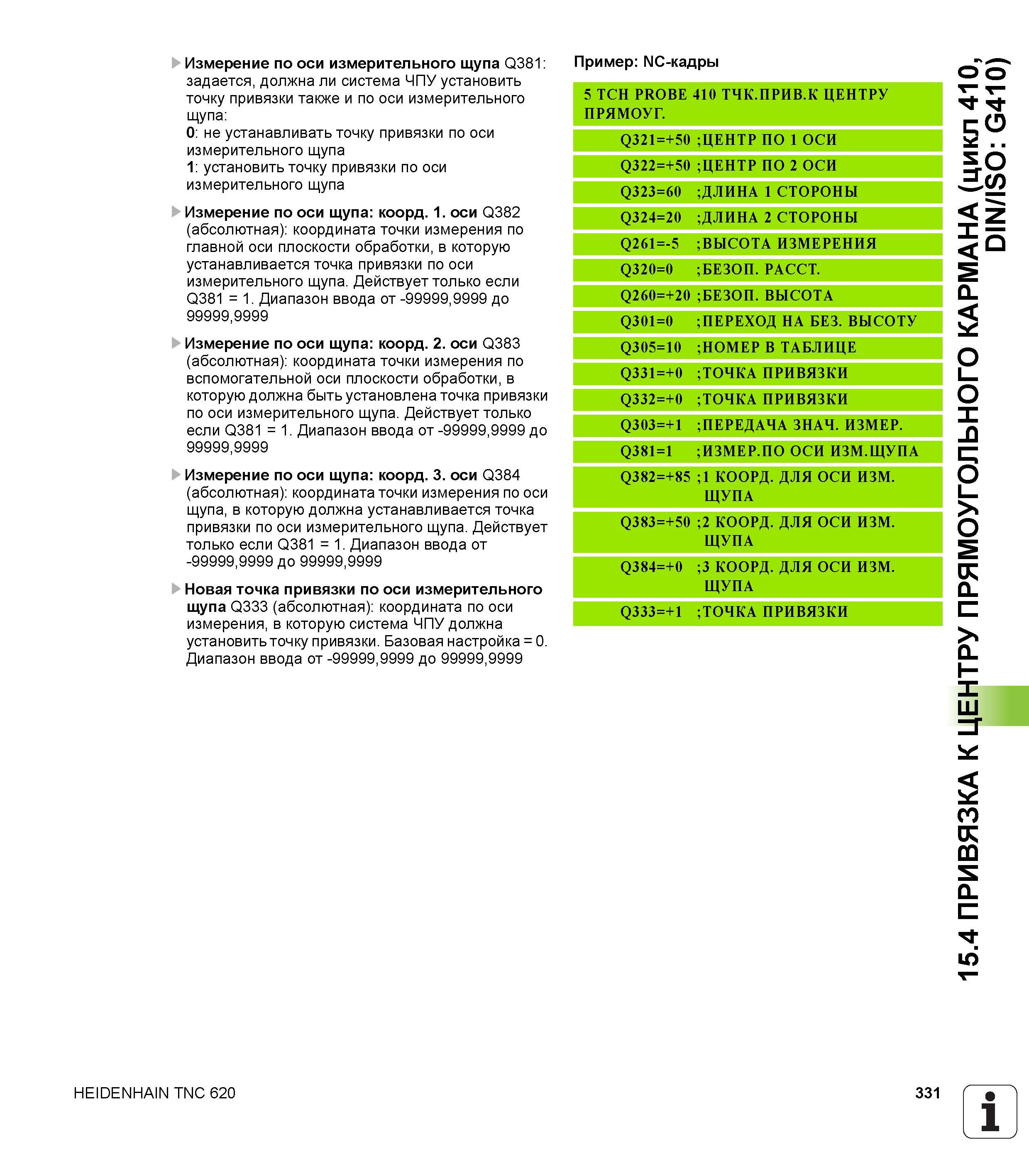

331 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.331

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 331 0331 Lab2u

Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа кooрд. 1. оси Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (aбсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 5 TCH PROBE 410 ТЧК.ПРИВ.К ЦЕНТРУ ПРЯМОУГ. Q321=+50 ЦЕНТР ПО 1 ОСИ Q322=+50 ЦЕНТР ПО 2 ОСИ Q323=60 ДЛИНА 1 СТОРОНЫ Q324=20 ДЛИНА 2 СТОРОНЫ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q305=10 НОМЕР В ТАБЛИЦЕ Q331=+0 ТОЧКА ПРИВЯЗКИ Q332=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧ. ИЗМЕР. Q381=1 ИЗМЕР. ПО ОСИ ИЗМ. ЩУПА Q382=+85 1 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q383=+50 ;2 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q384=+0 ;3 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q333=+1 ;ТОЧКА ПРИВЯЗКИ HEIDENHAIN TNC 620 331 1 15.4 ПРИВЯЗКА К ЦЕНТРУ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 410, _ DIN/ISO G410)
