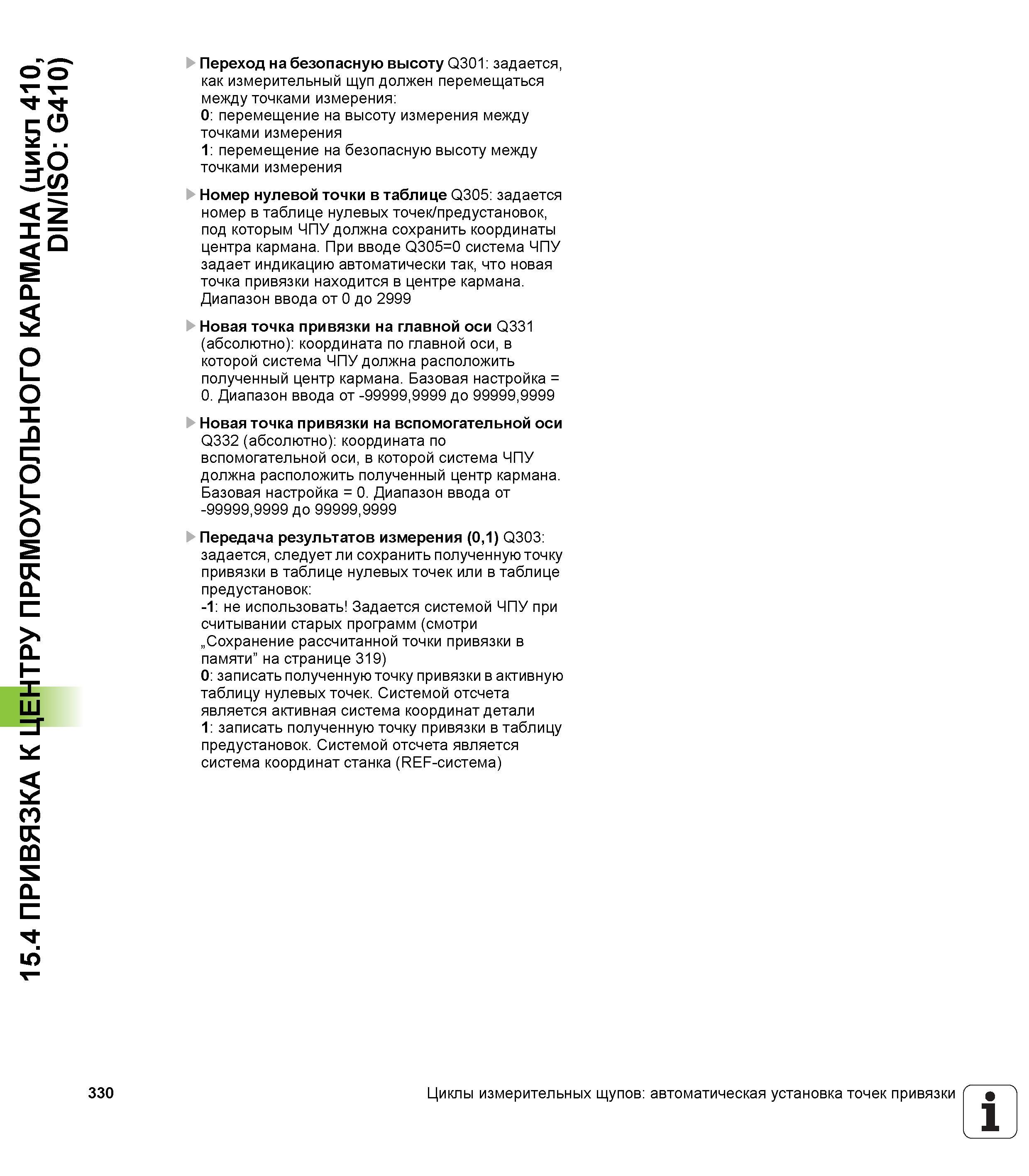

15.4 ПРИВЯЗКА К ЦЕНТРУ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 410, DIN/ISO G410) 330 Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Номер нулевой точки в таблице Q305 задается номер в таблице нулевых точек/предустановок, под которым ЧПУ должна сохранить координаты центра кармана. При вводе Q305=0 система ЧПУ задает индикацию автоматически так, что новая точка привязки находится в центре кармана. Диапазон ввода от 0 до 2999 Новая точка привязки на главной оси Q331 (aбсолютно) координата по главной оси, в которой система ЧПУ должна расположить полученный центр кармана. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки на вспомогательной оси Q332 (aбсолютно) координата по вспомогательной оси, в которой система ЧПУ должна расположить полученный центр кармана. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок -1 не использовать Задается системой ЧПУ при считывании старых программ (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) 0 записать полученную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 записать полученную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-система) Циклы измерительных щупов автоматическая установка точек привязки 1
