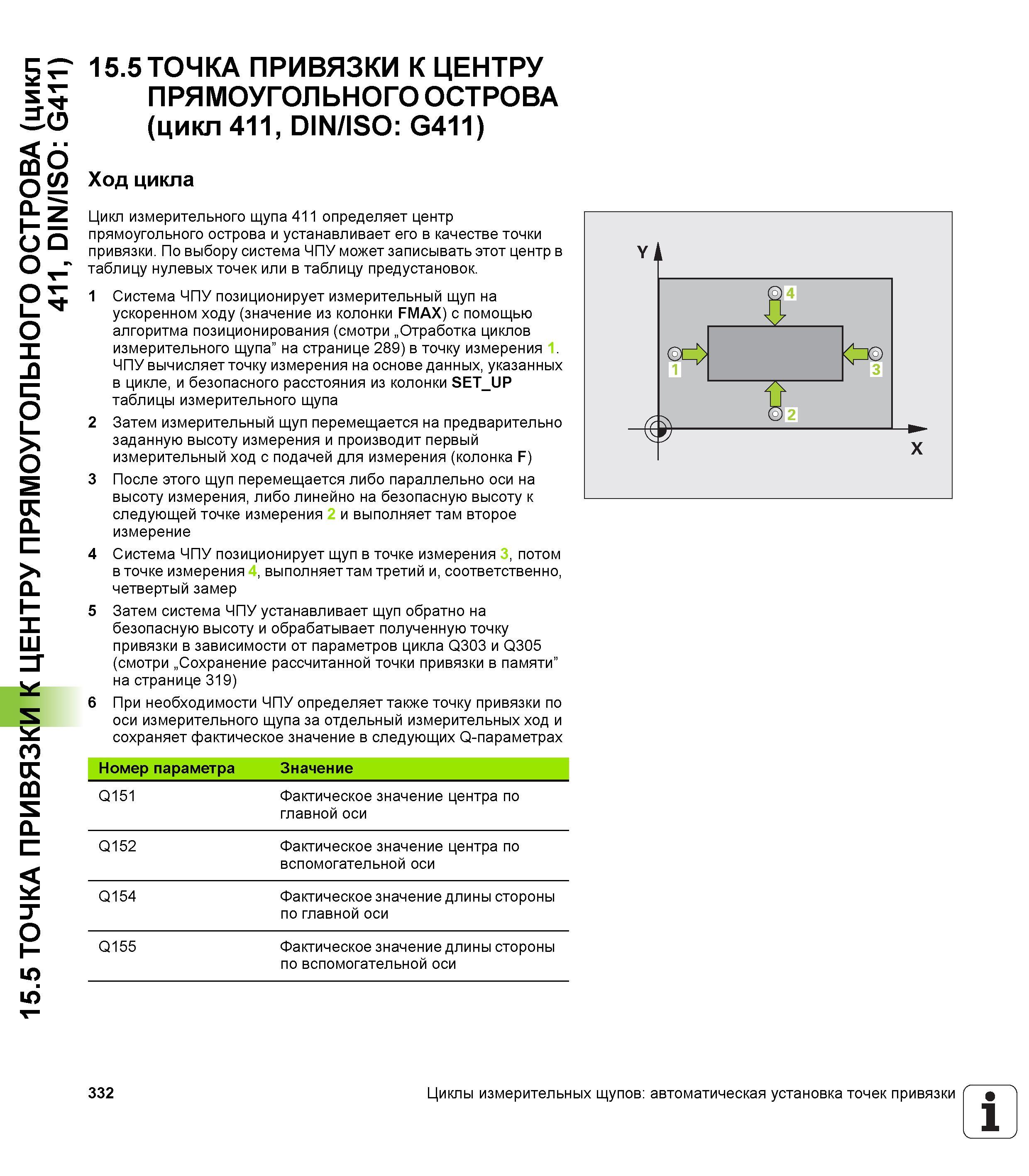

15.5 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 411, DIN/ISO G411) 15.5 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 411, DIN/ISO G411) Ход цикла Цикл измерительного щупа 411 определяет центр прямоугольного острова и устанавливает его в качестве точки привязки. По выбору система ЧПУ может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в точку измерения 1. ЧПУ вычисляет точку измерения на основе данных, указанных в цикле, и безопасного расстояния из колонки SET_UP таблицы измерительного щупа 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (колонка F) 3 После этого щуп перемещается либо параллельно оси на высоту измерения, либо линейно на безопасную высоту к следующей точке измерения 2 и выполняет там второе измерение 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер 5 Затем система ЧПУ устанавливает щуп обратно на безопасную высоту и обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) 6 При необходимости ЧПУ определяет также точку привязки по оси измерительного щупа за отдельный измерительных ход и сохраняет фактическое значение в следующих Q-параметрах Номер параметра Значение Q151 Фактическое значение центра по главной оси Q152 Фактическое значение центра по вспомогательной оси Q154 Фактическое значение длины стороны по главной оси Q155 Фактическое значение длины стороны по вспомогательной оси 332 Циклы измерительных щупов автоматическая установка точек привязки 1
