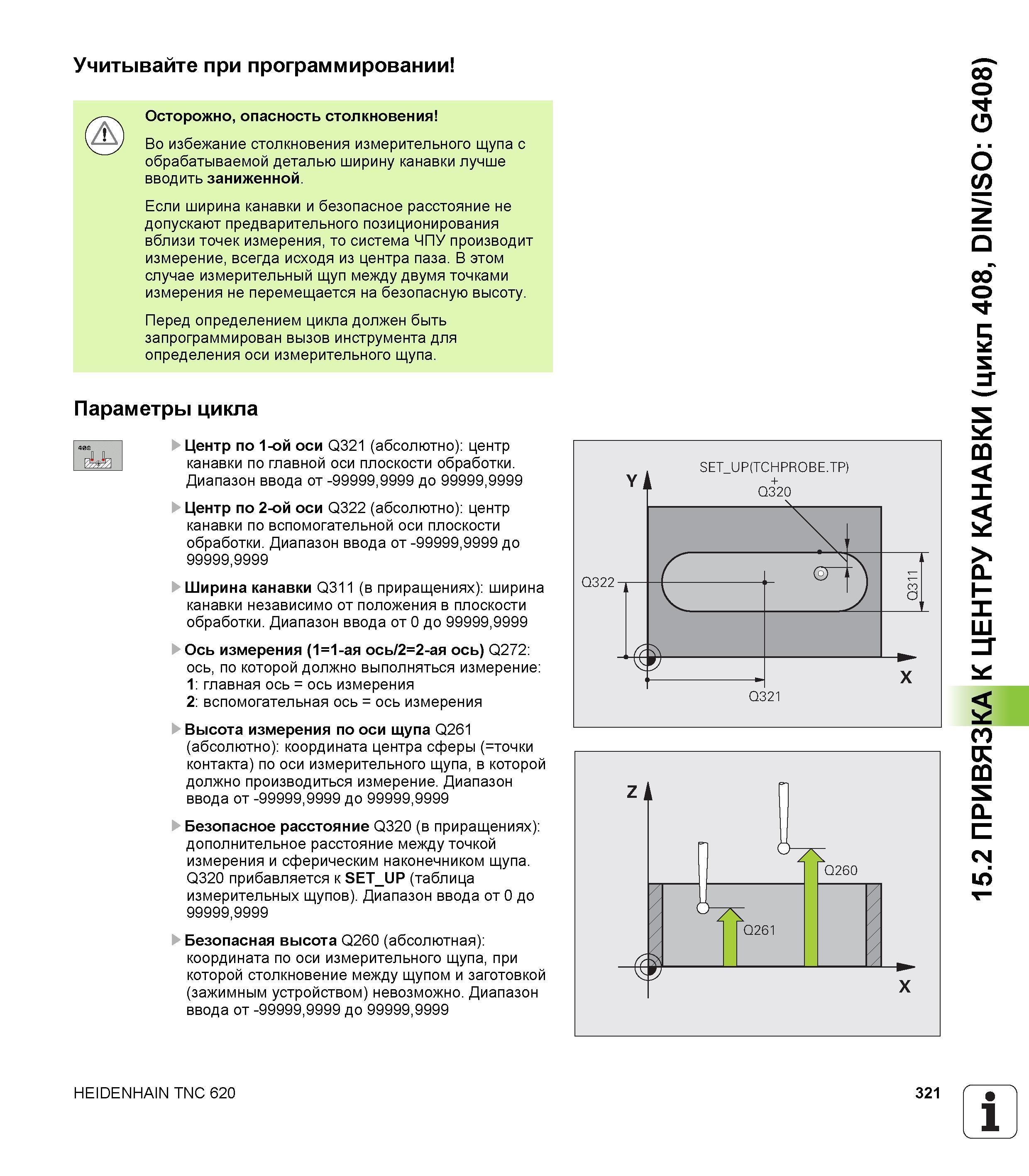

Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения измерительного щупа с обрабатываемой деталью ширину канавки лучше вводить заниженной. Если ширина канавки и безопасное расстояние не допускают предварительного позиционирования вблизи точек измерения, то система ЧПУ производит измерение, всегда исходя из центра паза. В этом случае измерительный щуп между двумя точками измерения не перемещается на безопасную высоту. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Параметры цикла Центр по 1-ой оси Q321 (абсолютно) центр канавки по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q322 (абсолютно) центр канавки по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Ширина канавки Q311 (в приращениях) ширина канавки независимо от положения в плоскости обработки. Диапазон ввода от 0 до 99999,9999 Ось измерения (1=1-ая ось/2=2-ая ось) Q272 ось, по которой должно выполняться измерение 1 главная ось = ось измерения 2 вспомогательная ось = ось измерения Высота измерения по оси щупа Q261 (абсолютно) координата центра сферы (=точки контакта) по оси измерительного щупа, в которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999.9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 HEIDENHAIN TNC 620 321 1 15.2 ПРИВЯЗКА К ЦЕНТРУ КАНАВКИ (цикл 408, DIN/ISO G408)
