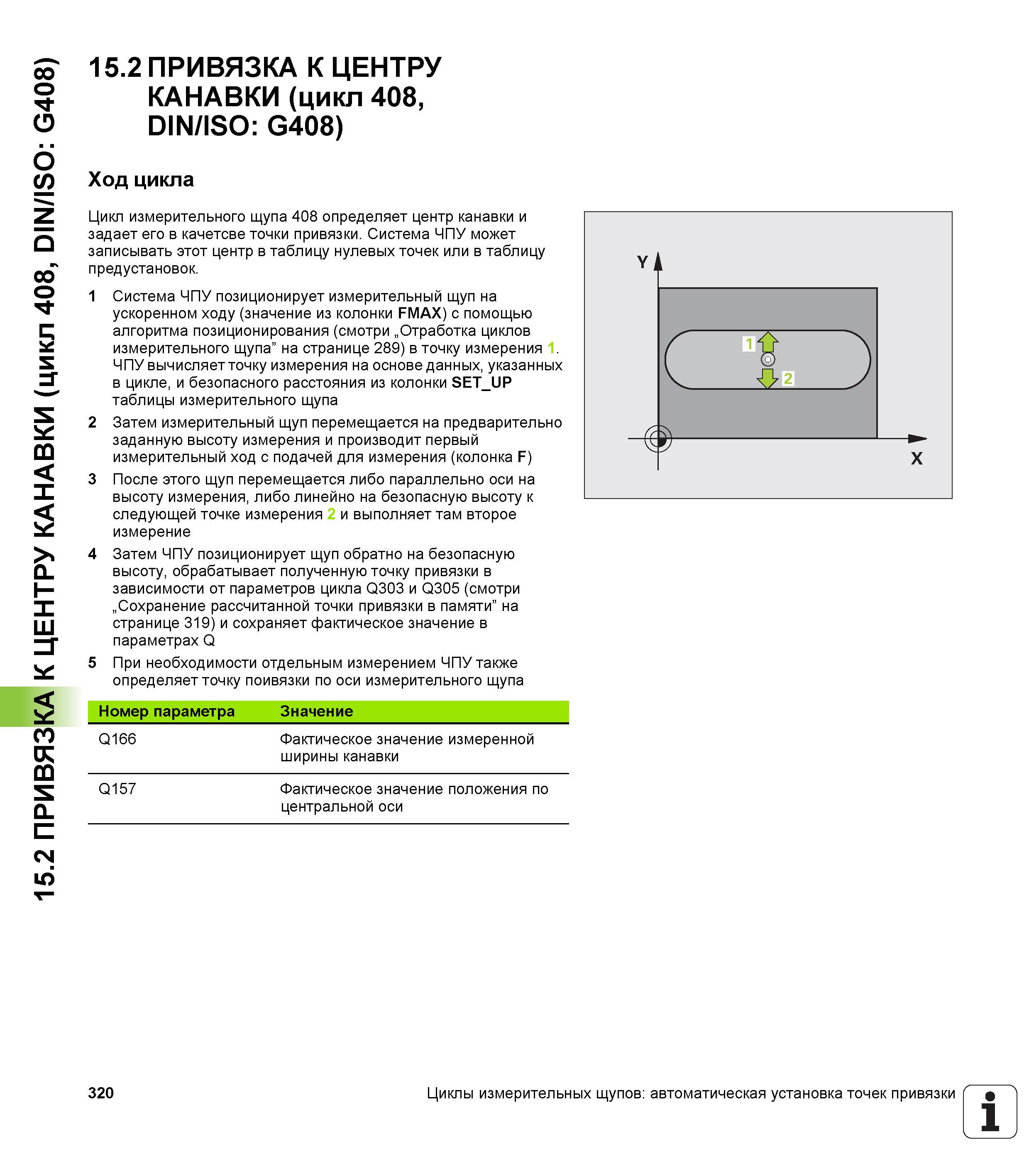

15.2 ПРИВЯЗКА К ЦЕНТРУ КАНАВКИ (цикл 408, DIN/ISO G408) 15.2 ПРИВЯЗКА К ЦЕНТРУ КАНАВКИ (цикл 408, DIN/ISO G408) Ход цикла Цикл измерительного щупа 408 определяет центр канавки и задает его в качетсве точки привязки. Система ЧПУ может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в точку измерения 1. ЧПУ вычисляет точку измерения на основе данных, указанных в цикле, и безопасного расстояния из колонки SET_UP таблицы измерительного щупа 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (колонка F) 3 После этого щуп перемещается либо параллельно оси на высоту измерения, либо линейно на безопасную высоту к следующей точке измерения 2 и выполняет там второе измерение 4 Затем ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) и сохраняет фактическое значение в параметрах Q 5 При необходимости отдельным измерением ЧПУ также определяет точку поивязки по оси измерительного щупа Номер параметра Значение Q166 Фактическое значение измеренной ширины канавки Q157 Фактическое значение положения по центральной оси 320 Циклы измерительных щупов автоматическая установка точек привязки 1
