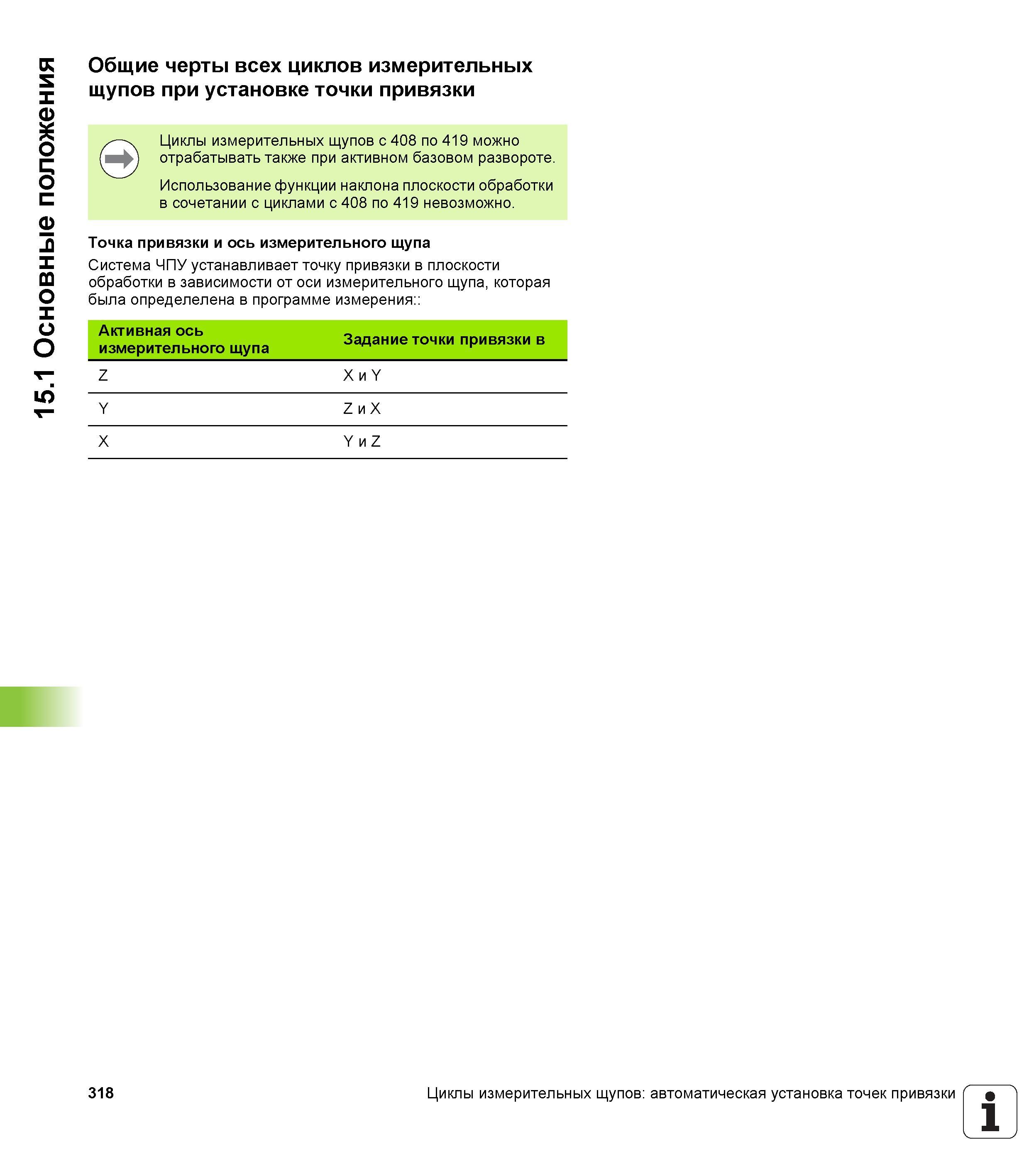

15.1 Основные положения Общие черты всех циклов измерительных щупов при установке точки привязки Циклы измерительных щупов с 408 по 419 можно отрабатывать также при активном базовом развороте. Использование функции наклона плоскости обработки в сочетании с циклами с 408 по 419 невозможно. Точка привязки и ось измерительного щупа Система ЧПУ устанавливает точку привязки в плоскости обработки в зависимости от оси измерительного щупа, которая была определелена в программе измерения Активная ось измерительного щупа Задание точки привязки в Z X и Y Y Z и X X Y и Z 318 Циклы измерительных щупов автоматическая установка точек привязки 1
