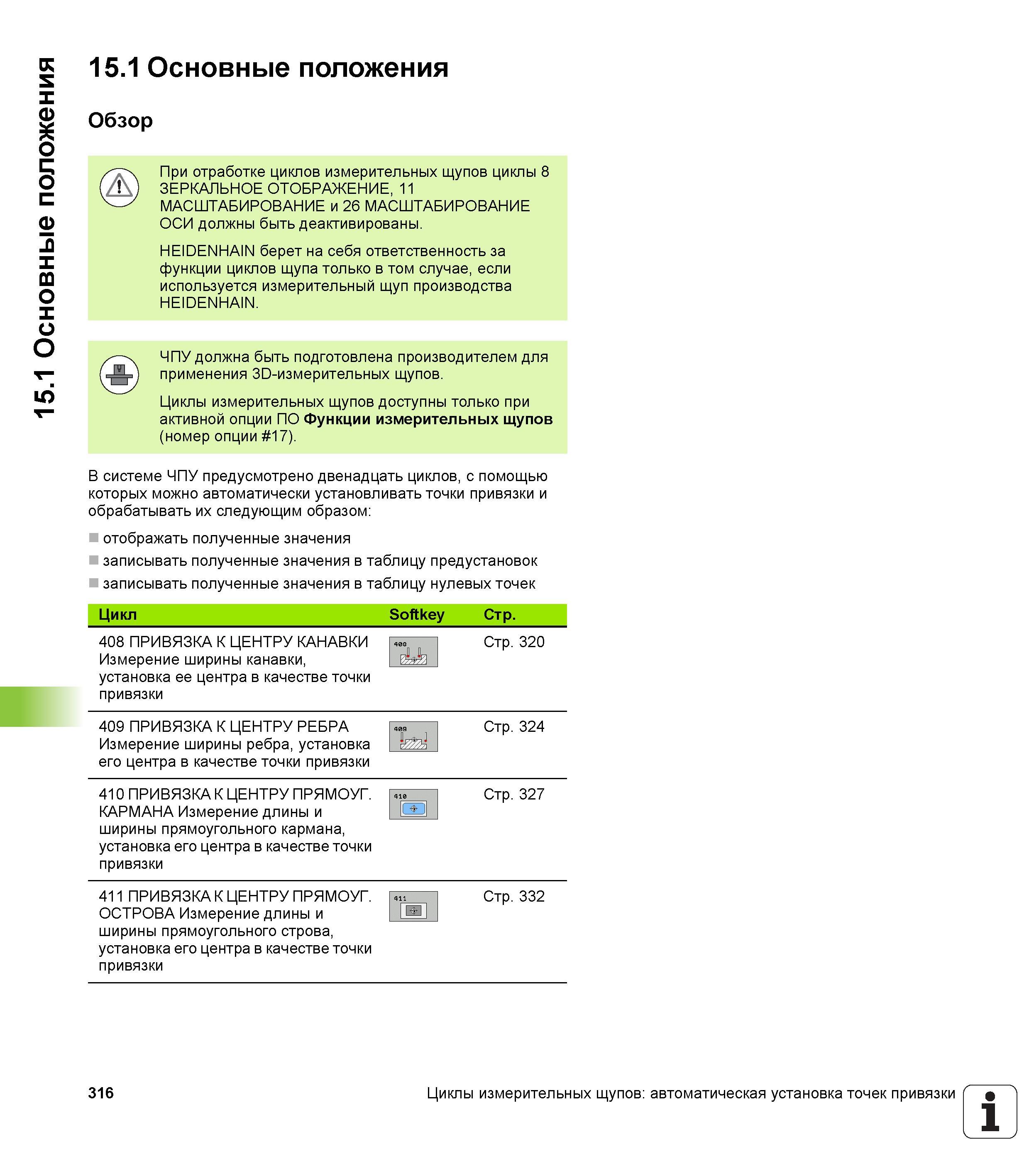

15.1 Основные положения 15.1 Основные положения Обзор При отработке циклов измерительных щупов циклы 8 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ, 11 МАСШТАБИРОВАНИЕ и 26 МАСШТАБИРОВАНИЕ ОСИ должны быть деактивированы. HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае, если используется измерительный щуп производства HEIDENHAIN. ЧПУ должна быть подготовлена производителем для применения 3D-измерительных щупов. Циклы измерительных щупов доступны только при активной опции ПО Функции измерительных щупов (номер опции 17). В системе ЧПУ предусмотрено двенадцать циклов, с помощью которых можно автоматически установливать точки привязки и обрабатывать их следующим образом отображать полученные значения записывать полученные значения в таблицу предустановок записывать полученные значения в таблицу нулевых точек Цикл Softkey Стр. 408 ПРИВЯЗКА К ЦЕНТРУ КАНАВКИ Измерение ширины канавки, установка ее центра в качестве точки привязки 400 Стр. 320 409 ПРИВЯЗКА К ЦЕНТРУ РЕБРА Измерение ширины ребра, установка его центра в качестве точки привязки 409 Стр. 324 410 ПРИВЯЗКА К ЦЕНТРУ ПРЯМОУГ. КАРМАНА Измерение длины и ширины прямоугольного кармана, установка его центра в качестве точки привязки 410 Стр. 327 411 ПРИВЯЗКА К ЦЕНТРУ ПРЯМОУГ. ОСТРОВА Измерение длины и ширины прямоугольного строва, установка его центра в качестве точки привязки 411 Стр. 332 316 Циклы измерительных щупов автоматическая установка точек привязки 1
