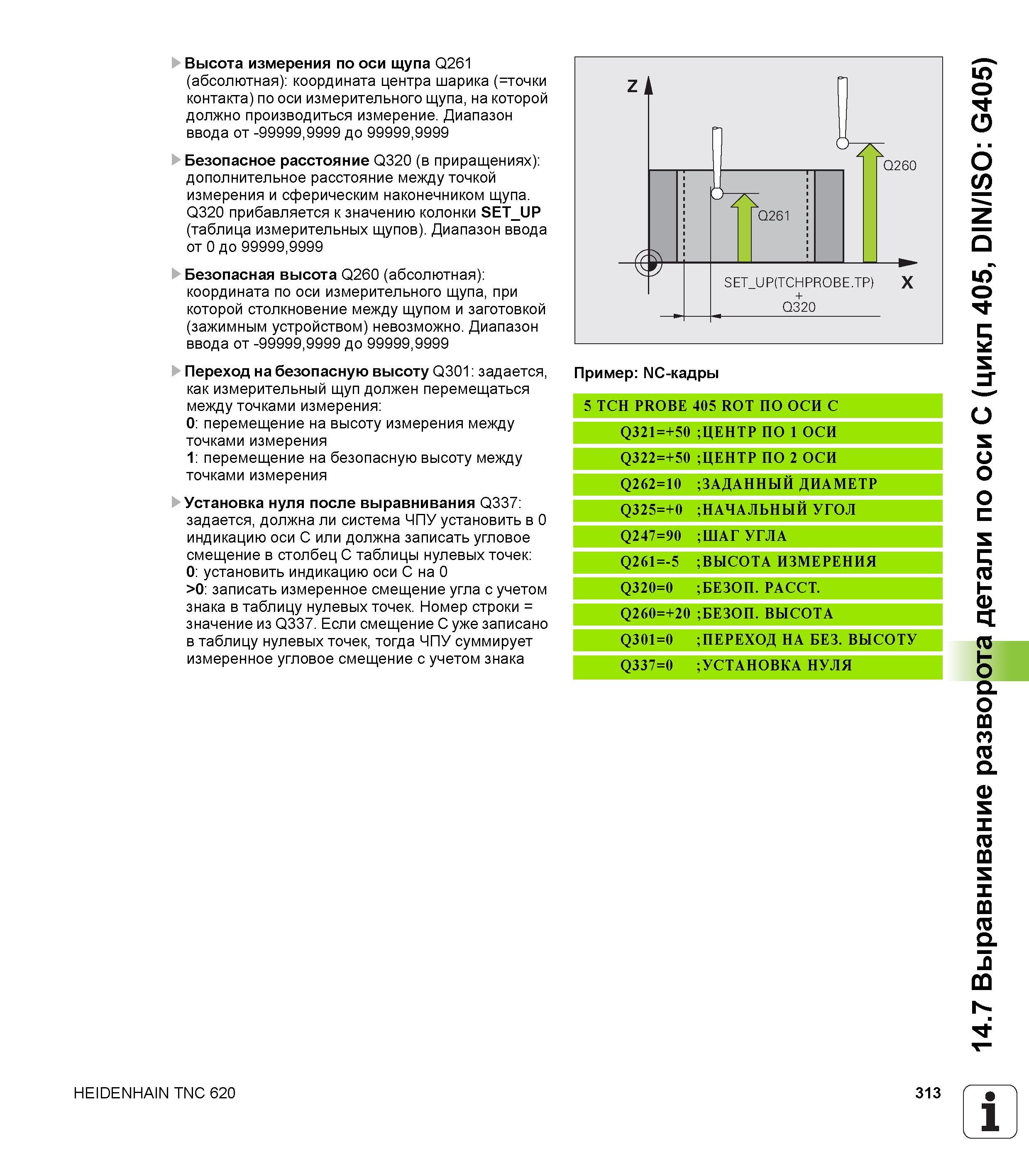

Высота измерения по оси щупа Q261 (абсолютная) координата центра шарика (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к значению колонки SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999,9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Установка нуля после выравнивания Q337 задается, должна ли система ЧПУ установить в 0 индикацию оси С или должна записать угловое смещение в столбец С таблицы нулевых точек 0 установить индикацию оси С на 0 >0 записать измеренное смещение угла с учетом знака в таблицу нулевых точек. Номер строки = значение из Q337. Если смещение С уже записано в таблицу нулевых точек, тогда ЧПУ суммирует измеренное угловое смещение с учетом знака Пример NC-кадры 5 TCH PROBE 405 ROT ПО ОСИ C 0 5 + II ся O' ;ЦЕНТР ПО 1 ОСИ 0 5 + II ся ся ' ;ЦЕНТР ПО 2 ОСИ Q262=10 ;ЗАДАННЫИ ДИАМЕТР Q325=+0 ;НАЧАЛЬНЫИ УГОЛ Q247=90 ;ШАГ УГЛА Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+20 А Т О С Ы В И О З Е ;Б Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q337=0 ;УСТАНОВКА НУЛЯ HEIDENHAIN TNC 620 313 1 14.7 Выравнивание разворота детали по оси С (цикл 405, DIN/ISO G405)
