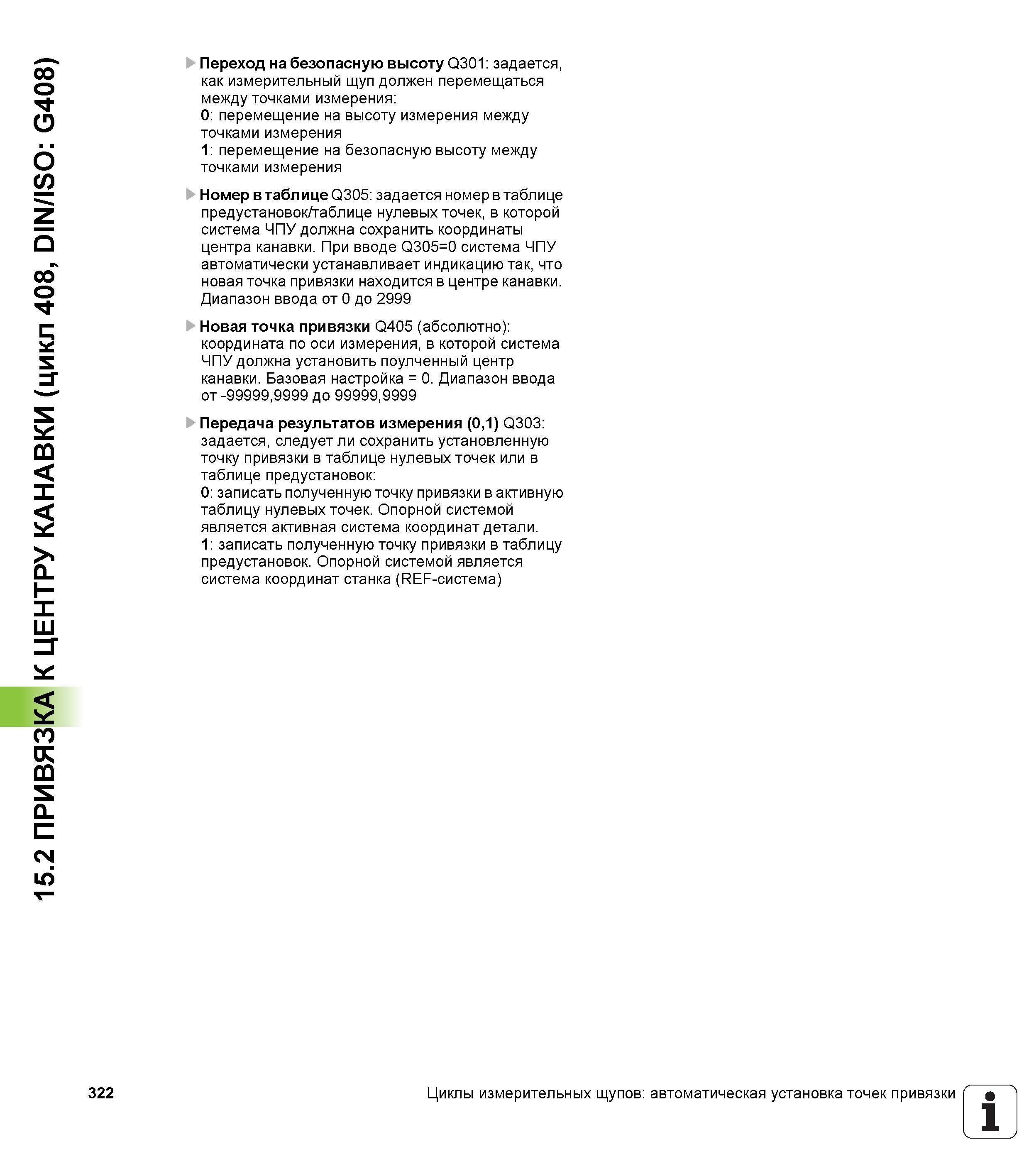

15.2 ПРИВЯЗКА К ЦЕНТРУ КАНАВКИ (цикл 408, DIN/ISO G408) Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Номер в таблице Q305 задается номер в таблице предустановок/таблице нулевых точек, в которой система ЧПУ должна сохранить координаты центра канавки. При вводе Q305=0 система ЧПУ автоматически устанавливает индикацию так, что новая точка привязки находится в центре канавки. Диапазон ввода от 0 до 2999 Новая точка привязки Q405 (aбсолютно) координата по оси измерения, в которой система ЧПУ должна установить поулченный центр канавки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить установленную точку привязки в таблице нулевых точек или в таблице предустановок 0 записать полученную точку привязки в активную таблицу нулевых точек. Опорной системой является активная система координат детали. 1 записать полученную точку привязки в таблицу предустановок. Опорной системой является система координат станка (REF-система) 322 Циклы измерительных щупов автоматическая установка точек привязки 1
