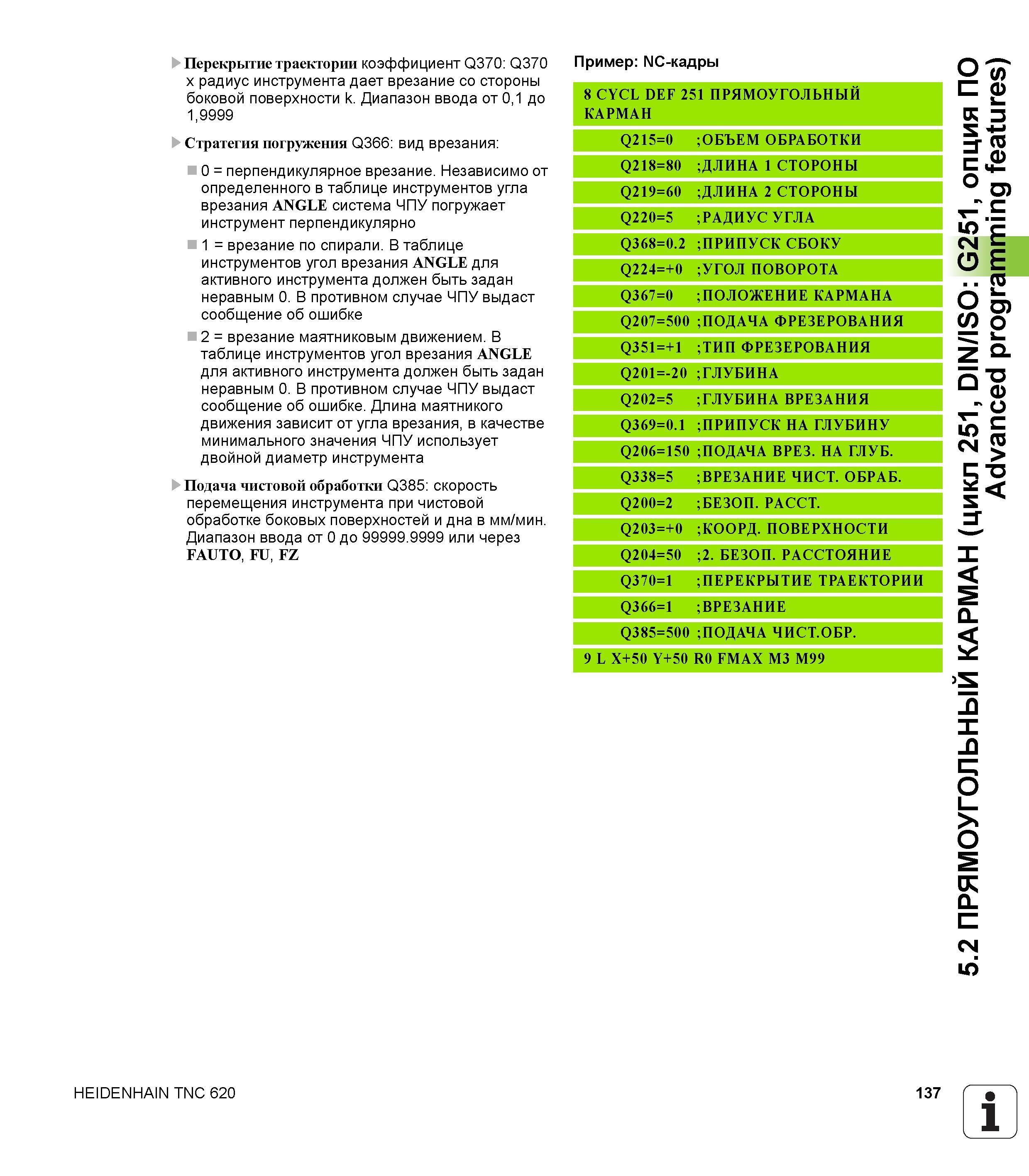

137 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.137

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 137 0137 Lab2u

Перекрытие траектории коэффициент Q370 Q370 x радиус инструмента дает врезание со стороны боковой поверхности k. Диапазон ввода от 0,1 до 1,9999 Стратегия погружения Q366 вид врезания 0 = перпендикулярное врезание. Независимо от определенного в таблице инструментов угла врезания ANGLE система ЧПУ погружает инструмент перпендикулярно 1 = врезание по спирали. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке 2 = врезание маятниковым движением. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке. Длина маятникого движения зависит от угла врезания, в качестве минимального значения ЧПУ использует двойной диаметр инструмента Подача чистовой обработки Q385 скорость перемещения инструмента при чистовой обработке боковых поверхностей и дна в мм/мин. Диапазон ввода от 0 до 99999.9999 или через FAUTO, FU, FZ Пример NC-кадры 8 CYCL DEF 251 ПРЯМОУГОЛЬНЫЙ КАРМАН Q215=0 ;ОБЪЕМ ОБРАБОТКИ Q218=80 ;ДЛИНА 1 СТОРОНЫ Q219=60 ;ДЛИНА 2 СТОРОНЫ Q220=5 ; РАДИУС УГЛА Q368=0.2 ;ПРИПУСК СБОКУ Q224=+0 ;УГОЛ ПОВОРОТА Q367=0 ;ПОЛОЖЕНИЕ КАРМАНА Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q369=0.1 ;ПРИПУСК НА ГЛУБИНУ Q206=150 Б. У ГЛУ А Н З. Е Р В < % Д О ;П Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ. Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ Q366=1 ;ВРЕЗАНИЕ 0 0 5 = 5 8 3 Q ;ПОДАЧА ЧИСТ.ОБР. 9 L X+50 Y+50 R0 FMAX M3 M99 HEIDENHAIN TNC 620 137 1 Ч _ 5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251, опция ПО Advanced programming features)
