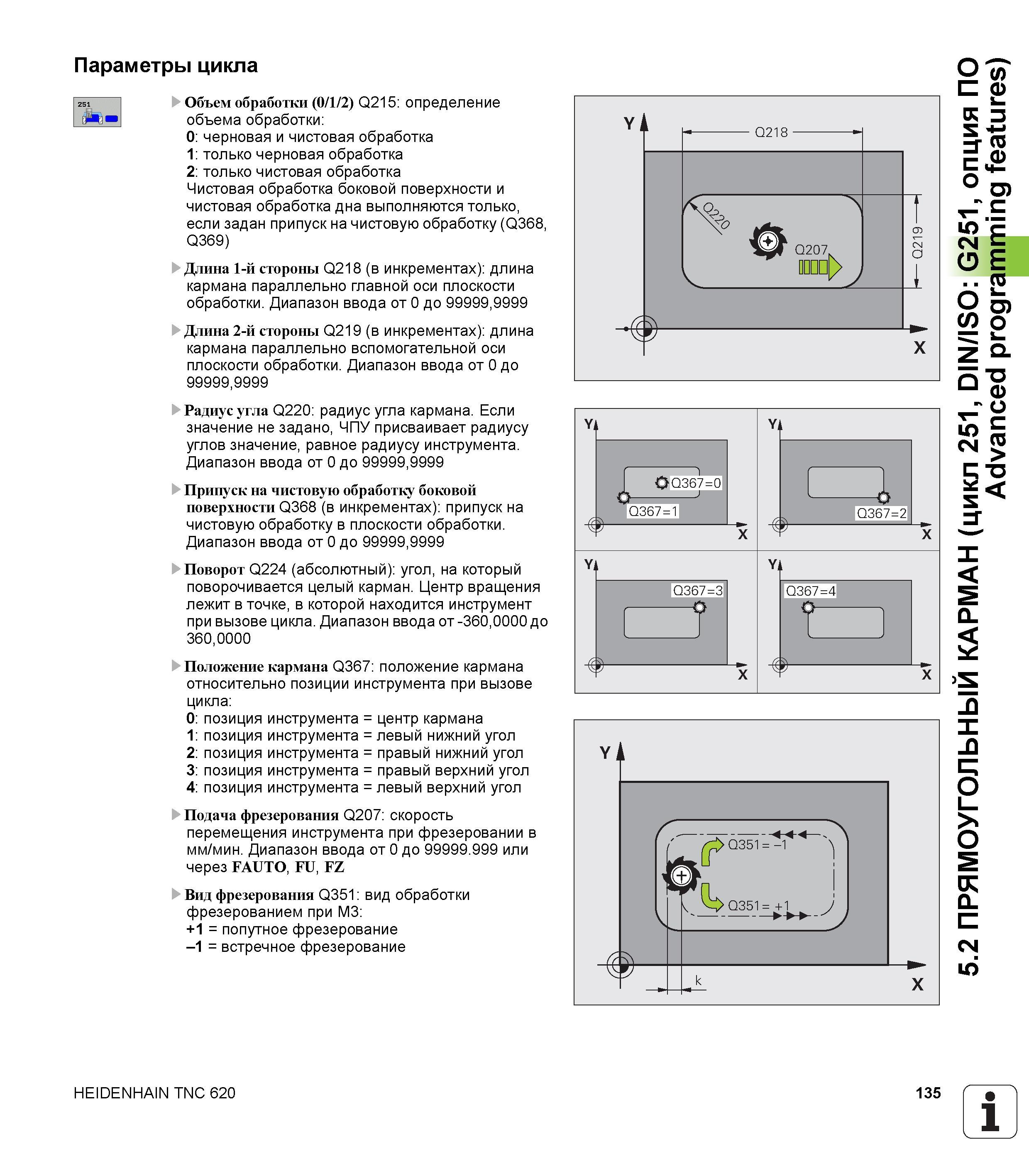

Параметры цикла Объем обработки (0/1/2) Q215 определение объема обработки 0 черновая и чистовая обработка 1 только черновая обработка 2 только чистовая обработка Чистовая обработка боковой поверхности и чистовая обработка дна выполняются только, если задан припуск на чистовую обработку (Q368 Q369) Длина 1-й стороны Q218 (в инкрементах) длина кармана параллельно главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Длина 2-й стороны Q219 (в инкрементах) длина кармана параллельно вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Радиус угла Q220 радиус угла кармана. Если значение не задано, ЧПУ присваивает радиусу углов значение, равное радиусу инструмента. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от 0 до 99999,9999 Поворот Q224 (абсолютный) угол, на который поворочивается целый карман. Центр вращения лежит в точке, в которой находится инструмент при вызове цикла. Диапазон ввода от -360,0000 до 360,0000 Положение кармана Q367 положение кармана относительно позиции инструмента при вызове цикла позиция инструмента = центр кармана позиция инструмента = левый нижний угол позиция инструмента = правый нижний угол позиция инструмента = правый верхний угол позиция инструмента = левый верхний угол Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999.999 или через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование 0Q367=O > Q367=1 X Q367=3 —О X й Q367=2 Q367=4 О HEIDENHAIN TNC 620 135 V 5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251, опция ПО Advanced programming features)
