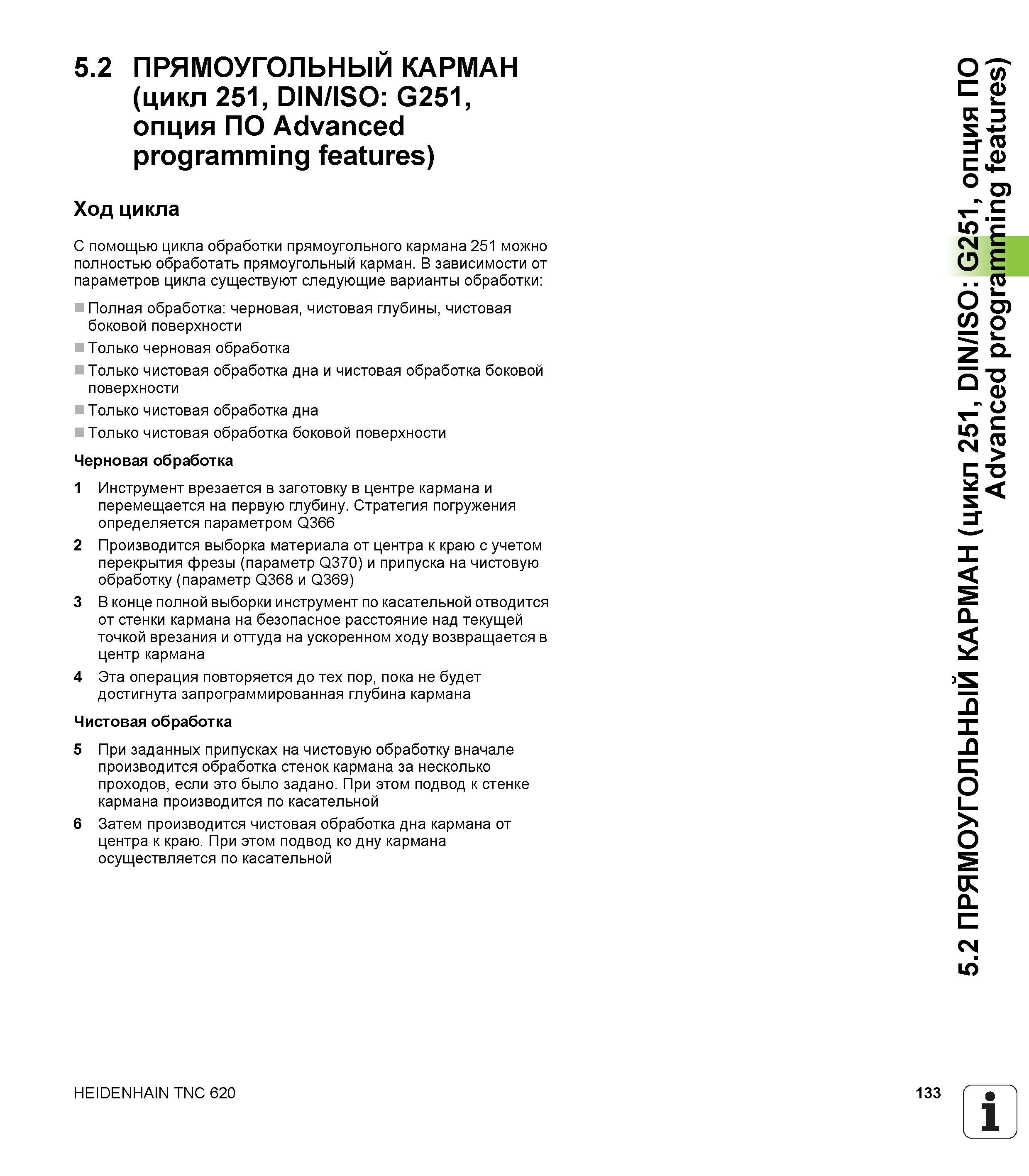

5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251, опция ПО Advanced programming features) Ход цикла С помощью цикла обработки прямоугольного кармана 251 можно полностью обработать прямоугольный карман. В зависимости от параметров цикла существуют следующие варианты обработки Полная обработка черновая, чистовая глубины, чистовая боковой поверхности Только черновая обработка Только чистовая обработка дна и чистовая обработка боковой поверхности Только чистовая обработка дна Только чистовая обработка боковой поверхности Черновая обработка 1 Инструмент врезается в заготовку в центре кармана и перемещается на первую глубину. Стратегия погружения определяется параметром Q366 2 Производится выборка материала от центра к краю с учетом перекрытия фрезы (параметр Q370) и припуска на чистовую обработку (параметр Q368 и Q369) 3 В конце полной выборки инструмент по касательной отводится от стенки кармана на безопасное расстояние над текущей точкой врезания и оттуда на ускоренном ходу возвращается в центр кармана 4 Эта операция повторяется до тех пор, пока не будет достигнута запрограммированная глубина кармана Чистовая обработка 5 При заданных припусках на чистовую обработку вначале производится обработка стенок кармана за несколько проходов, если это было задано. При этом подвод к стенке кармана производится по касательной 6 Затем производится чистовая обработка дна кармана от центра к краю. При этом подвод ко дну кармана осуществляется по касательной HEIDENHAIN TNC 620 133 1 5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251, опция ПО Advanced programming features)
