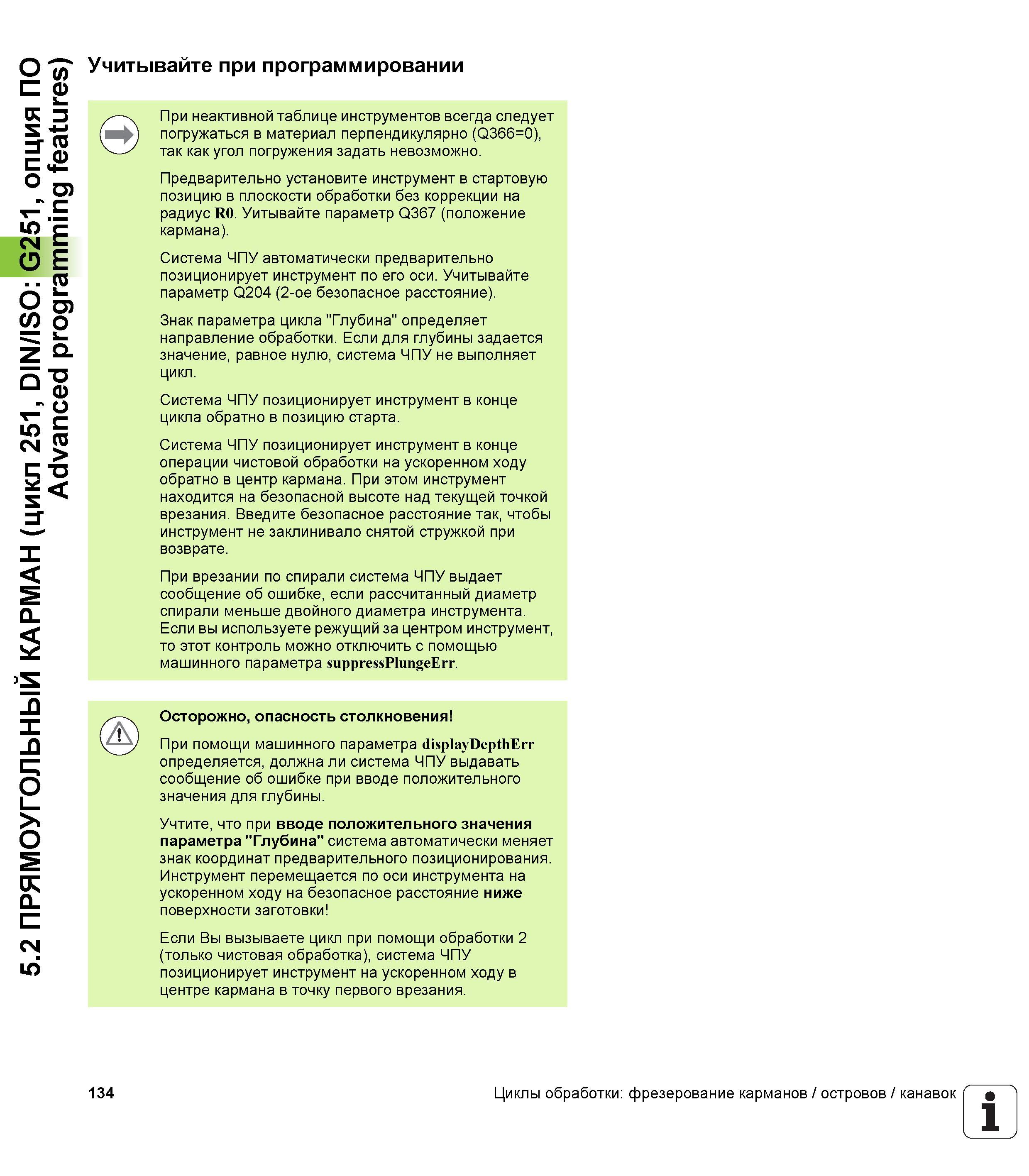

5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251, опция ПО Advanced programming features) Учитывайте при программировании При неактивной таблице инструментов всегда следует погружаться в материал перпендикулярно (Q366=0), так как угол погружения задать невозможно. Предварительно установите инструмент в стартовую позицию в плоскости обработки без коррекции на радиус R0. Уитывайте параметр Q367 (положение кармана). Система ЧПУ автоматически предварительно позиционирует инструмент по его оси. Учитывайте параметр Q204 (2-ое безопасное расстояние). Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Система ЧПУ позиционирует инструмент в конце цикла обратно в позицию старта. Система ЧПУ позиционирует инструмент в конце операции чистовой обработки на ускоренном ходу обратно в центр кармана. При этом инструмент находится на безопасной высоте над текущей точкой врезания. Введите безопасное расстояние так, чтобы инструмент не заклинивало снятой стружкой при возврате. При врезании по спирали система ЧПУ выдает сообщение об ошибке, если рассчитанный диаметр спирали меньше двойного диаметра инструмента. Если вы используете режущий за центром инструмент, то этот контроль можно отключить с помощью машинного параметра suppressPlungeErr. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr определяется, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра " Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Если Вы вызываете цикл при помощи обработки 2 (только чистовая обработка), система ЧПУ позиционирует инструмент на ускоренном ходу в центре кармана в точку первого врезания. 134 Циклы обработки фрезерование карманов / островов / канавок 1
