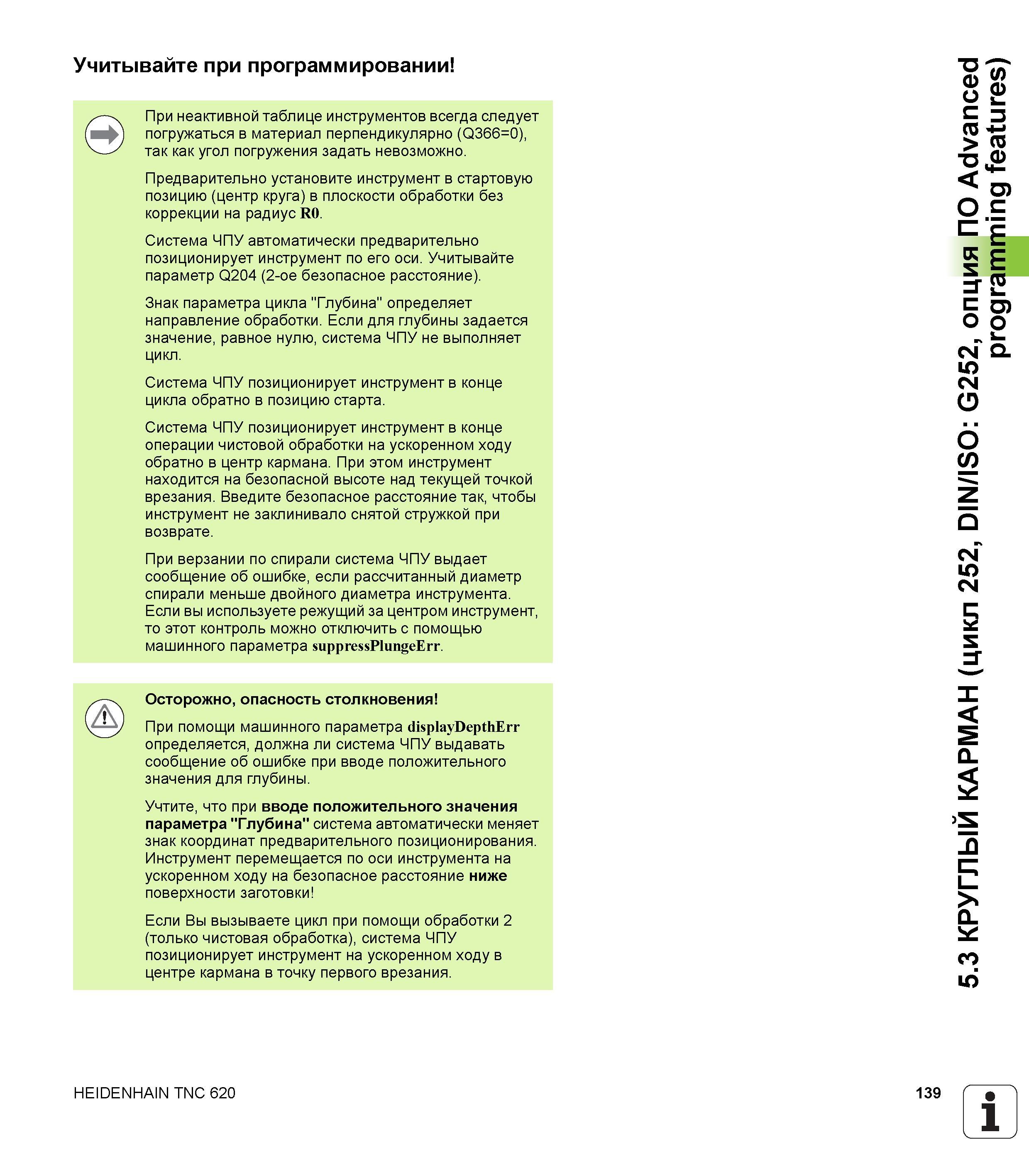

139 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.139

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 139 0139 Lab2u

Учитывайте при программировании При неактивной таблице инструментов всегда следует погружаться в материал перпендикулярно (Q366=0), так как угол погружения задать невозможно. Предварительно установите инструмент в стартовую позицию (центр круга) в плоскости обработки без коррекции на радиус R0. Система ЧПУ автоматически предварительно позиционирует инструмент по его оси. Учитывайте параметр Q204 (2-ое безопасное расстояние). Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Система ЧПУ позиционирует инструмент в конце цикла обратно в позицию старта. Система ЧПУ позиционирует инструмент в конце операции чистовой обработки на ускоренном ходу обратно в центр кармана. При этом инструмент находится на безопасной высоте над текущей точкой врезания. Введите безопасное расстояние так, чтобы инструмент не заклинивало снятой стружкой при возврате. При верзании по спирали система ЧПУ выдает сообщение об ошибке, если рассчитанный диаметр спирали меньше двойного диаметра инструмента. Если вы используете режущий за центром инструмент, то этот контроль можно отключить с помощью машинного параметра suppressPlungeErr. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr определяется, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Если Вы вызываете цикл при помощи обработки 2 (только чистовая обработка), система ЧПУ позиционирует инструмент на ускоренном ходу в центре кармана в точку первого врезания. HEIDENHAIN TNC 620 139 1 5.3 КРУГЛЫЙ КАРМАН (цикл 252, DIN/ISO G252, опция ПО Advanced programming features)
