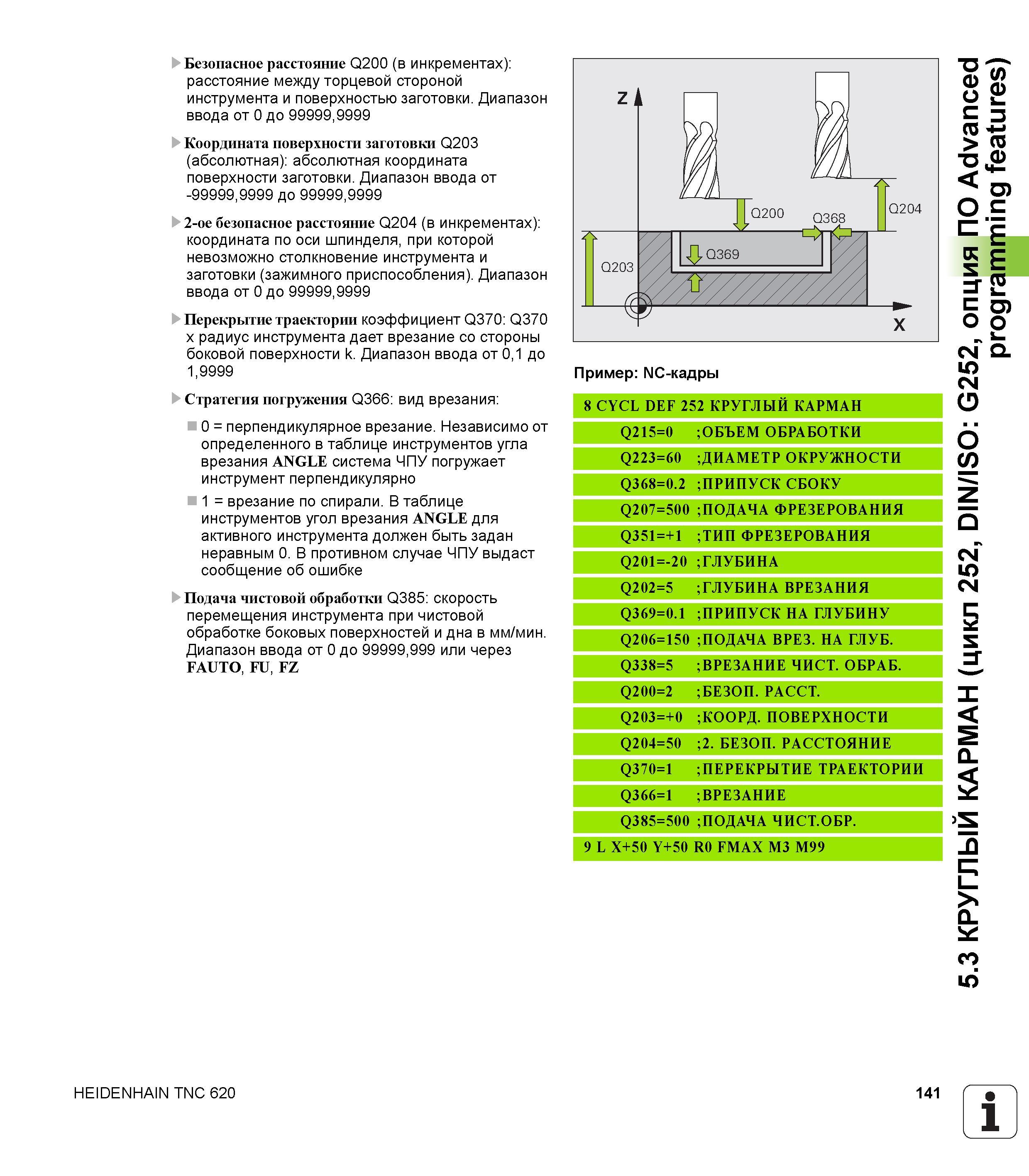

141 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.141

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 141 0141 Lab2u

Безопасное расстояние Q200 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 Координата поверхности заготовки Q203 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в инкрементах) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Перекрытие траектории коэффициент Q370 Q370 x радиус инструмента дает врезание со стороны боковой поверхности k. Диапазон ввода от 0,1 до 1,9999 Пример NC-кадры Стратегия погружения Q366 вид врезания 0 = перпендикулярное врезание. Независимо от определенного в таблице инструментов угла врезания ANGLE система ЧПУ погружает инструмент перпендикулярно 1 = врезание по спирали. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке Подача чистовой обработки Q385 скорость перемещения инструмента при чистовой обработке боковых поверхностей и дна в мм/мин. Диапазон ввода от 0 до 99999,999 или через FAUTO, FU, FZ 8 CYCL DEF 252 КРУГЛЫЙ КАРМАН Q215=0 ;ОБЪЕМ ОБРАБОТКИ Q223=60 ;ДИАМЕТР ОКРУЖНОСТИ Q368=0.2 ;ПРИПУСКСБОКУ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q369=0.1 ;ПРИПУСК НА ГЛУБИНУ Q206=150 ;ПОДАЧА ВРЕЗ. НА ГЛУБ. Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ. Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ Q366=1 ;ВРЕЗАНИЕ Q385=500 ;ПОДАЧА ЧИСТ.ОБР. 9 L X+50 Y+50 R0 FMAX M3 M99 7V Q203 TV Q200 П. Q369 Q368 Orf> Q204 X HEIDENHAIN TNC 620 141 1 5.3 КРУГЛЫЙ КАРМАН (цикл 252, DIN/ISO G252, опция ПО Advanced programming features)
