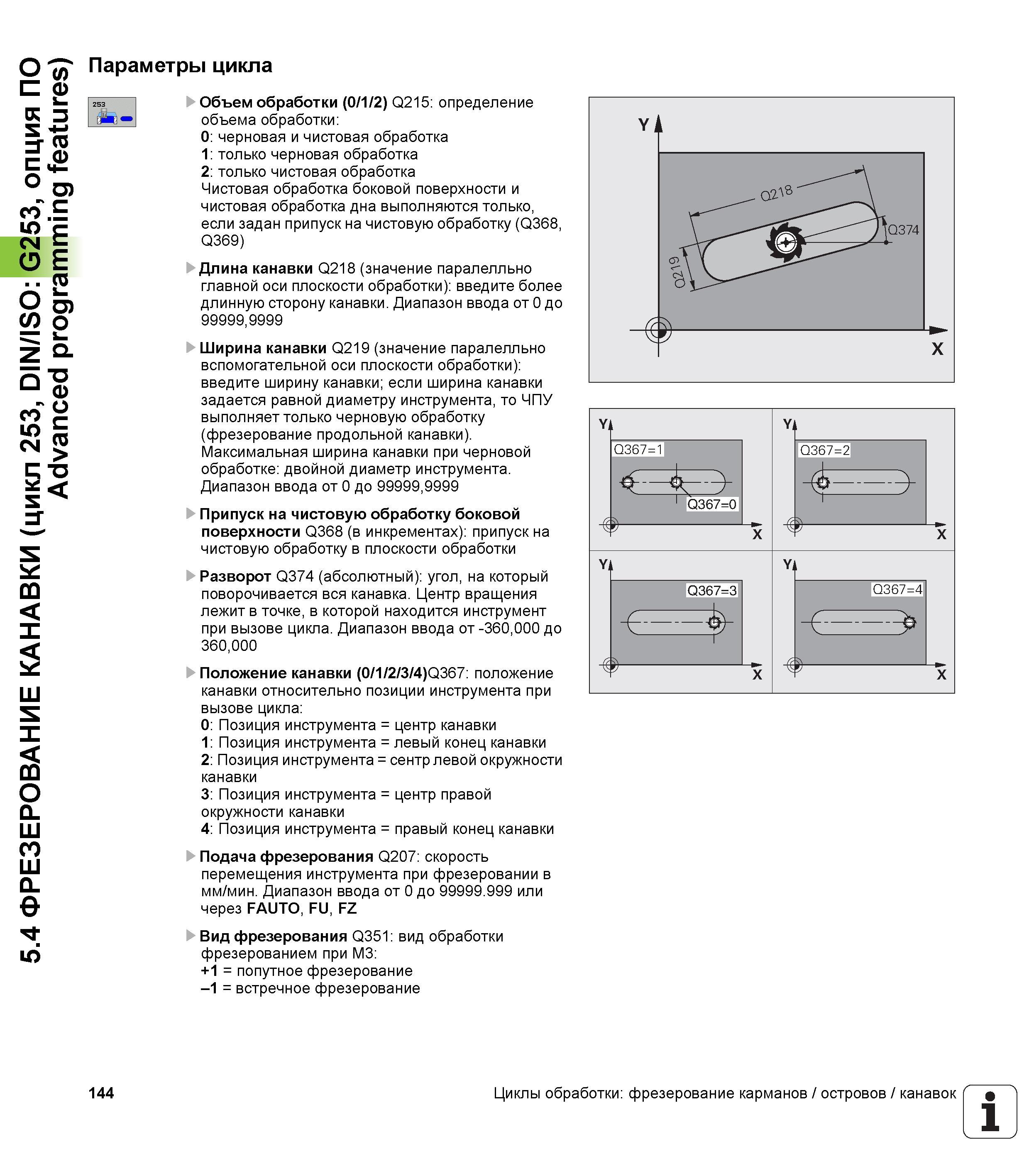

5.4 ФРЕЗЕРОВАНИЕ КАНАВКИ (цикл 253, DIN/ISO G253, опция ПО Advanced programming features) Параметры цикла Объем обработки (0/1/2) Q215 определение объема обработки 0 черновая и чистовая обработка 1 только черновая обработка 2 только чистовая обработка Чистовая обработка боковой поверхности и чистовая обработка дна выполняются только, если задан припуск на чистовую обработку (Q368, Q369) Длина канавки Q218 (значение паралелльно главной оси плоскости обработки) введите более длинную сторону канавки. Диапазон ввода от 0 до 99999,9999 Ширина канавки Q219 (значение паралелльно вспомогательной оси плоскости обработки) введите ширину канавки; если ширина канавки задается равной диаметру инструмента, то ЧПУ выполняет только черновую обработку (фрезерование продольной канавки). Максимальная ширина канавки при черновой обработке двойной диаметр инструмента. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки Разворот Q374 (абсолютный) угол, на который поворочивается вся канавка. Центр вращения лежит в точке, в которой находится инструмент при вызове цикла. Диапазон ввода от -360,000 до 360,000 Положение канавки (0/1/2/3/4)Q367 положение канавки относительно позиции инструмента при вызове цикла 0 Позиция инструмента = центр канавки 1 Позиция инструмента = левый конец канавки 2 Позиция инструмента = сентр левой окружности канавки 3 Позиция инструмента = центр правой окружности канавки 4 Позиция инструмента = правый конец канавки Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999.999 или через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование Y ( Y Гг G367=1 G367=2 4—4 )- -4— ' Q367=0 i Р X P X Y ( Y Гг Q367=3 G367=4 I -f k- -e I P X V x 144 Циклы обработки фрезерование карманов / островов / канавок 1
