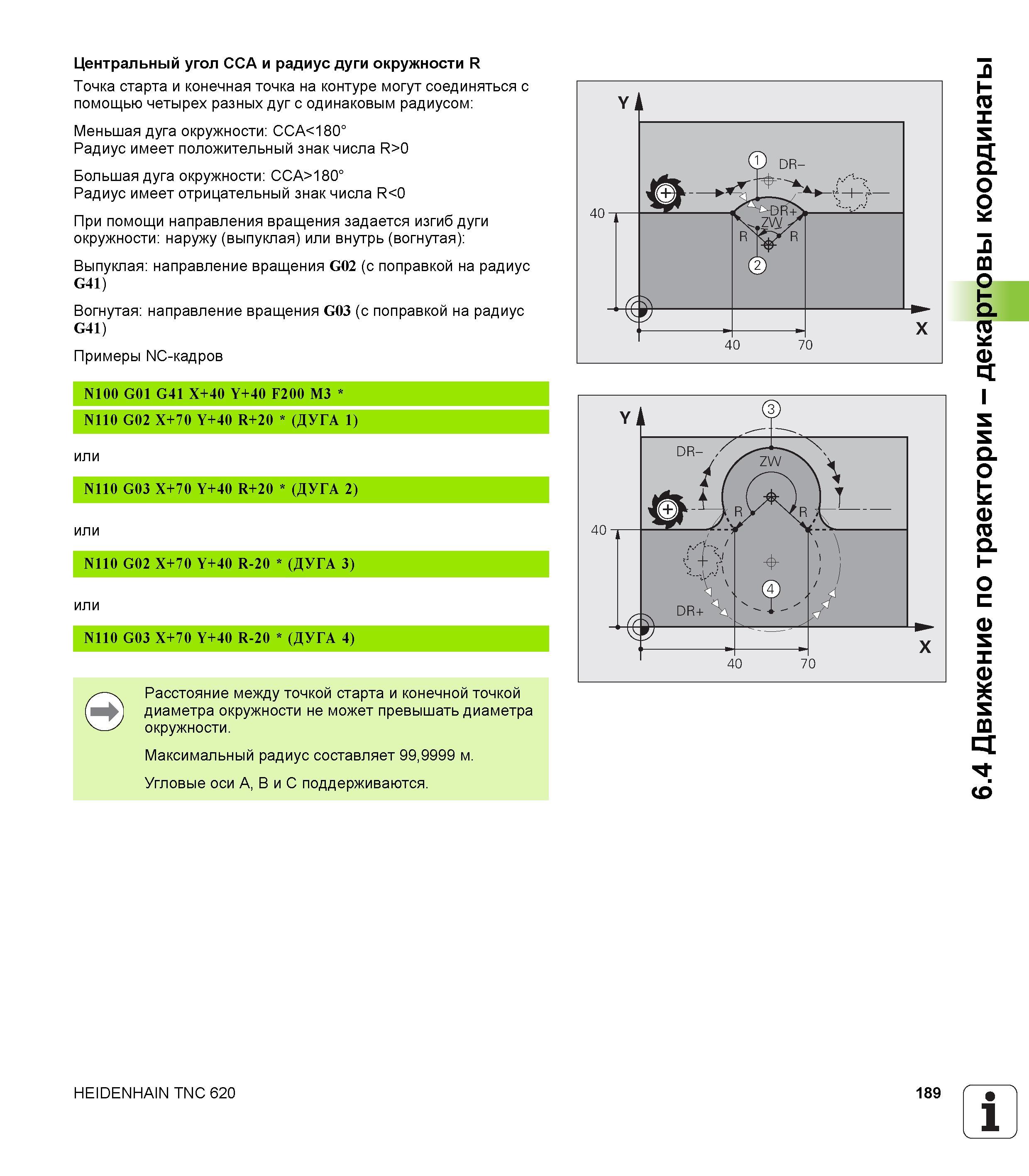

Центральный угол CCA и радиус дуги окружности R Точка старта и конечная точка на контуре могут соединяться с помощью четырех разных дуг с одинаковым радиусом Меньшая дуга окружности CCA180 Радиус имеет положительный знак числа R0 Большая дуга окружности CCA180 Радиус имеет отрицательный знак числа R0 При помощи направления вращения задается изгиб дуги окружности наружу (выпуклая) или внутрь (вогнутая) Выпуклая направление вращения G02 (с поправкой на радиус G41) Вогнутая направление вращения G03 (с поправкой на радиус G41) Примеры NC-кадров N100 G01 G41 X+40 Y+40 F200 M3 N110 G02 X+70 Y+40 R+20 (ДУГА 1) или N110 G03 X+70 Y+40 R+20 (ДУГА 2) или N110 G02 X+70 Y+40 R-20 (ДУГА 3) или N110 G03 X+70 Y+40 R-20 (ДУГА 4) Расстояние между точкой старта и конечной точкой диаметра окружности не может превышать диаметра окружности. Максимальный радиус составляет 999999 м. Угловые оси A B и C поддерживаются. HEIDENHAIN TNC 620 189 1 6.4 Движение по траектории - декартовы координаты
