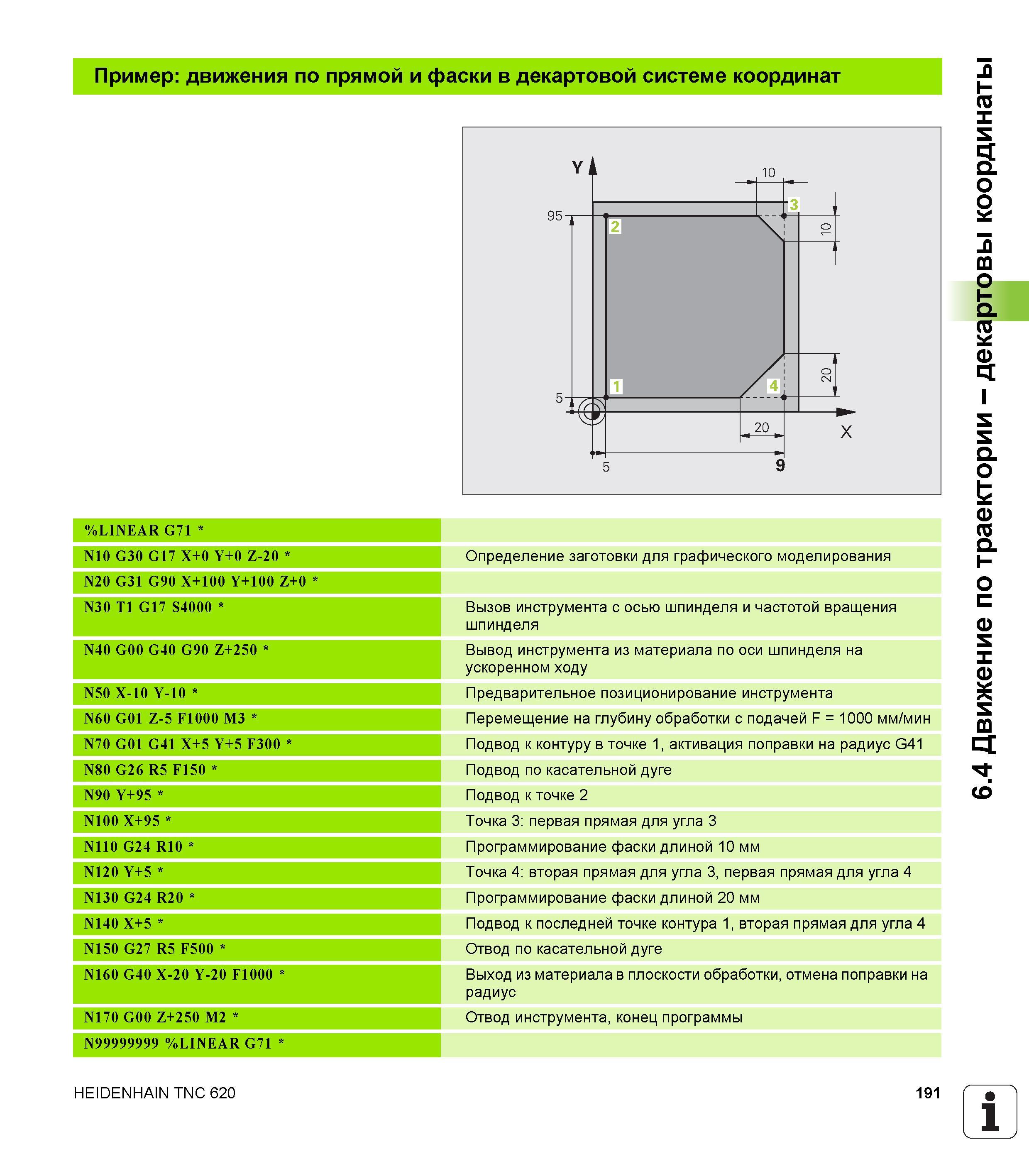

Определение заготовки для графического моделирования Вызов инструмента с осью шпинделя и частотой вращения шпинделя Вывод инструмента из материала по оси шпинделя на ускоренном ходу Предварительное позиционирование инструмента Перемещение на глубину обработки с подачей F 1000 мм/мин Подвод к контуру в точке 1 активация поправки на радиус G41 Подвод по касательной дуге Подвод к точке 2 Точка 3 первая прямая для угла 3 Программирование фаски длиной 10 мм Точка 4 вторая прямая для угла 3 первая прямая для угла 4 Программирование фаски длиной 20 мм Подвод к последней точке контура 1 вторая прямая для угла 4 Отвод по касательной дуге Выход из материала в плоскости обработки отмена поправки на радиус Отвод инструмента конец программы HEIDENHAIN TNC 620 191 1 6.4 Движение по траектории - декартовы координаты Пример движения по прямой и фаски в декартовой системе координат %LINEAR G71 N10 G30 G17 X+0 Y+0 Z-20 N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17 S4000 N40 G00 G40 G90 Z+250 N50 X-10 Y-10 N60 G01 Z-5 F1000 M3 N70 G01 G41 X+5 Y+5 F300 N80 G26 R5 F150 N90 Y+95 N100 X+95 N110 G24 R10 N120 Y+5 N130 G24 R20 N140 X+5 N150 G27 R5 F500 N160 G40 X-20 Y-20 F1000 N170 G00 Z+250 M2 N99999999 %LINEAR G71
