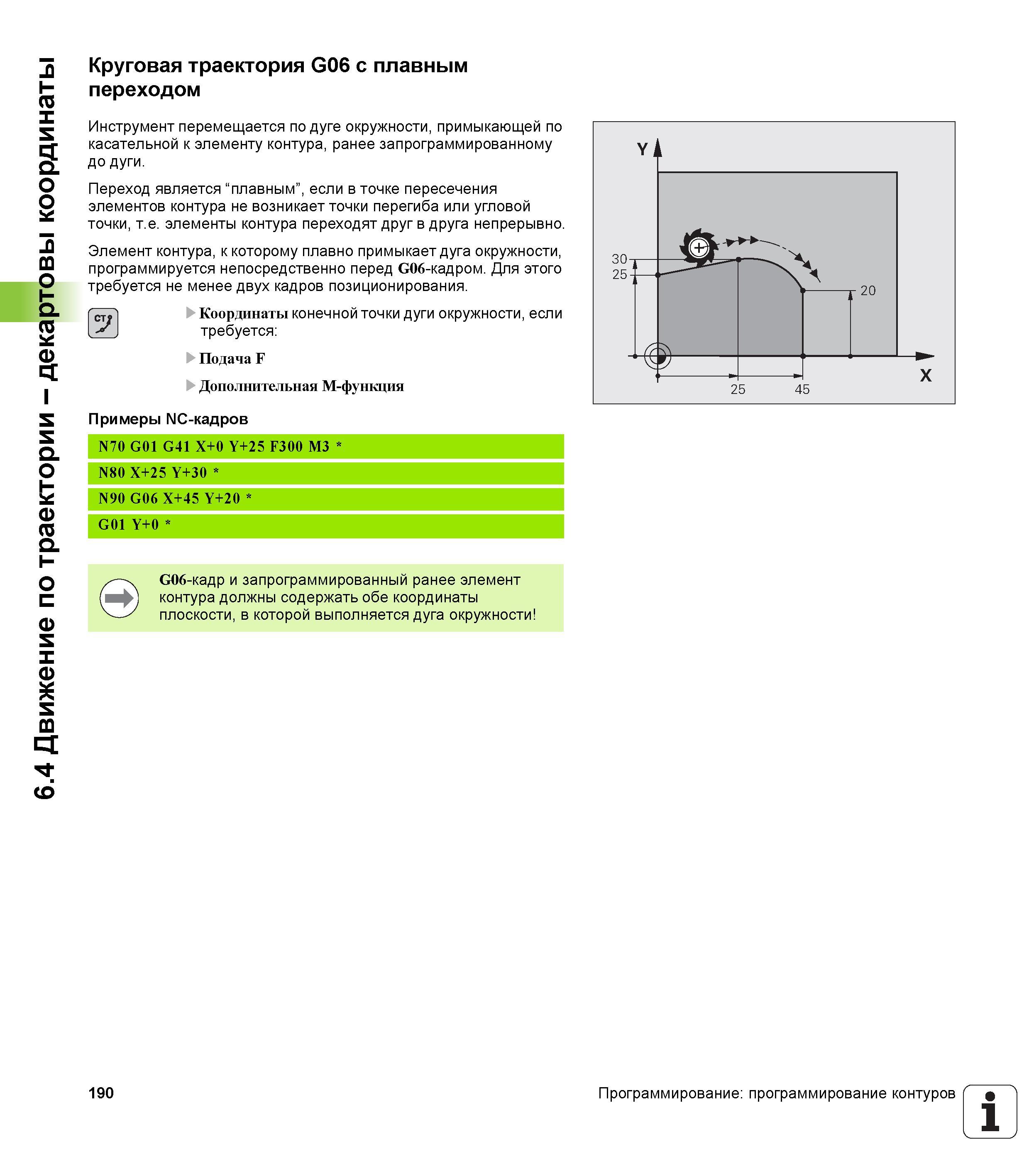

Инструмент перемещается по дуге окружности примыкающей по касательной к элементу контура ранее запрограммированному до дуги. Переход является плавным если в точке пересечения элементов контура не возникает точки перегиба или угловой точки т.е. элементы контура переходят друг в друга непрерывно. Элемент контура к которому плавно примыкает дуга окружности программируется непосредственно перед в06-кадром. Для этого требуется не менее двух кадров позиционирования. Координаты конечной точки дуги окружности если требуется су Подача F Дополнительная M-функция Примеры NC-кадров в06-кадр и запрограммированный ранее элемент контура должны содержать обе координаты плоскости в которой выполняется дуга окружности 190 Программирование программирование контуров 1 6.4 Движение по траектории - декартовы координаты Круговая траектория G06 с плавным переходом
