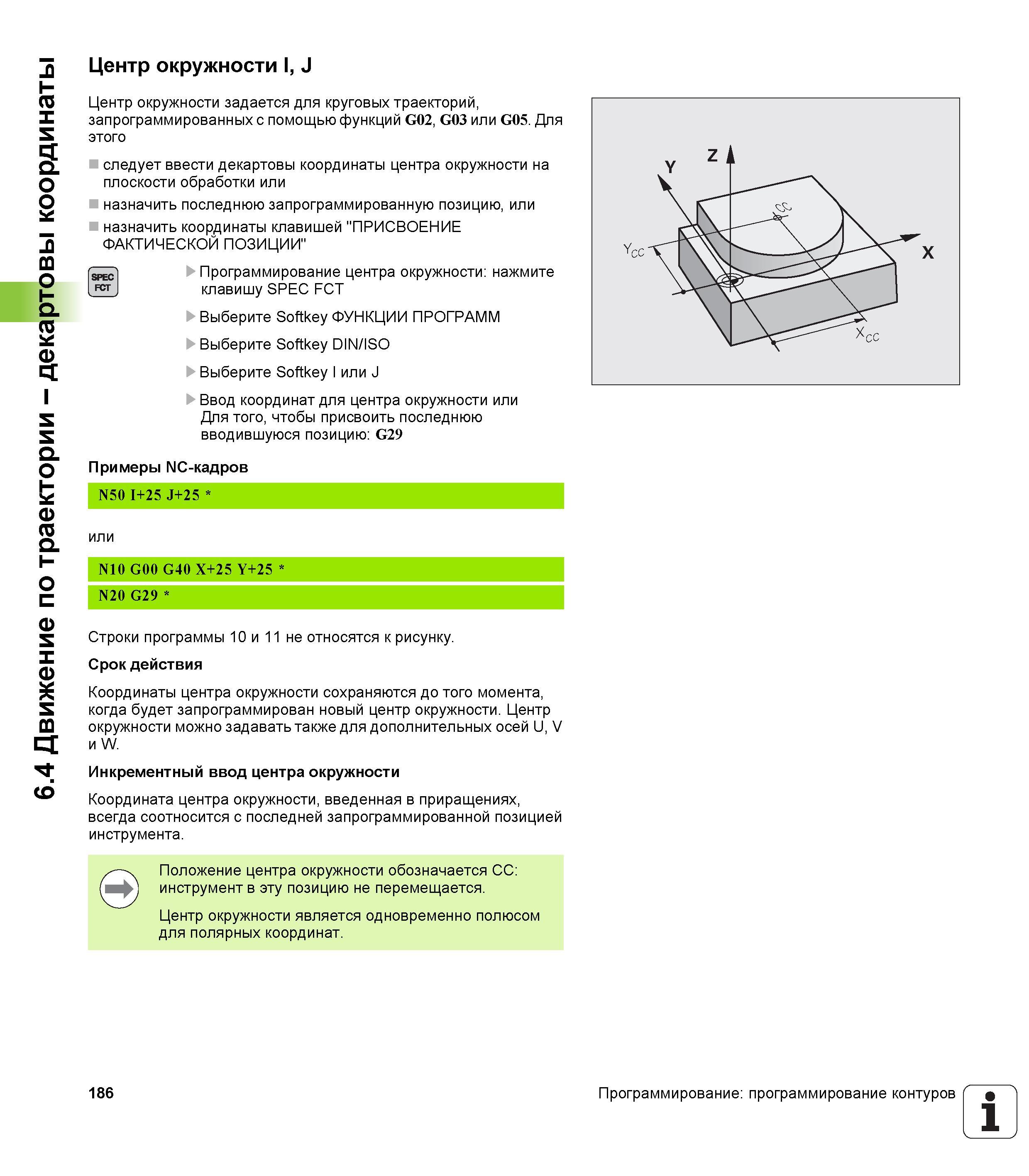

Центр окружности задается для круговых траекторий запрограммированных с помощью функций G02 G03 или G05. Для этого следует ввести декартовы координаты центра окружности на плоскости обработки или назначить последнюю запрограммированную позицию или назначить координаты клавишей "ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ" Программирование центра окружности нажмите клавишу SPEC FCT Выберите Softkey ФУНКЦИИ ПРОГРАММ Выберите Softkey DIN ISO Выберите Softkey I или J Ввод координат для центра окружности или Для того чтобы присвоить последнюю вводившуюся позицию G29 Примеры NC-кадров N50 I+25 J+25 или N10 G00 G40 X+25 Y+25 N20 G29 Строки программы 10 и 11 не относятся к рисунку. Срок действия Координаты центра окружности сохраняются до того момента когда будет запрограммирован новый центр окружности. Центр окружности можно задавать также для дополнительных осей U V и W. Инкрементный ввод центра окружности Координата центра окружности введенная в приращениях всегда соотносится с последней запрограммированной позицией инструмента. Положение центра окружности обозначается CC инструмент в эту позицию не перемещается. Центр окружности является одновременно полюсом для полярных координат. 186 Программирование программирование контуров 1 6.4 Движение по траектории - декартовы координаты Центр окружности I J
