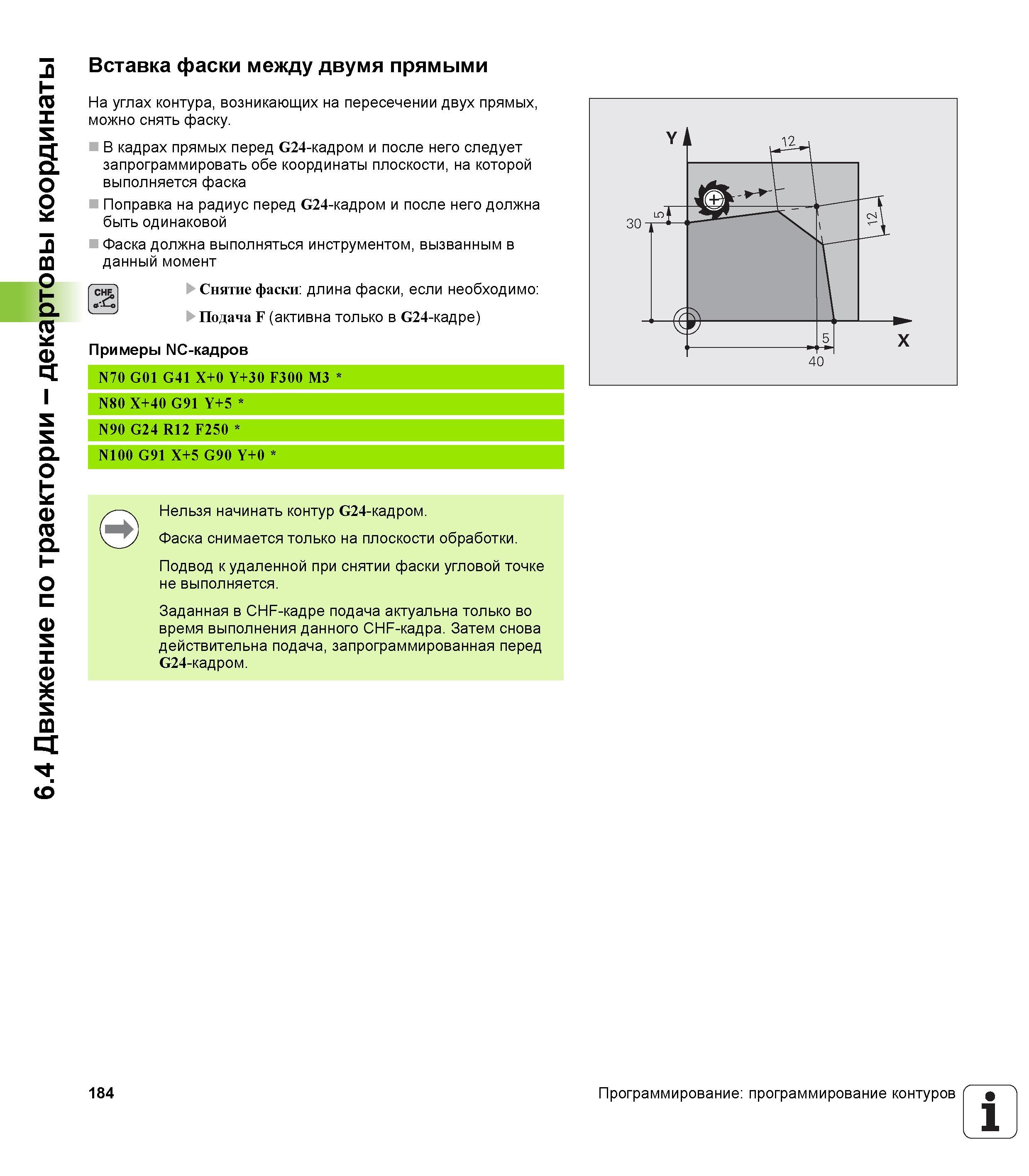

На углах контура возникающих на пересечении двух прямых можно снять фаску В кадрах прямых перед С24-кадром и после него следует запрограммир

На углах контура возникающих на пересечении двух прямых можно снять фаску. В кадрах прямых перед С24-кадром и после него следует запрограммировать обе координаты плоскости на которой выполняется фаска Поправка на радиус перед С24-кадром и после него должна быть одинаковой Фаска должна выполняться инструментом вызванным в данный момент Снятие фаски длина фаски если необходимо Подача F (активна только в С24-кадре) Примеры NC-кадров СНЕ Нельзя начинать контур С24-кадром. Фаска снимается только на плоскости обработки. Подвод к удаленной при снятии фаски угловой точке не выполняется. Заданная в CHF-кадре подача актуальна только во время выполнения данного CHF-кадра. Затем снова действительна подача запрограммированная перед С24-кадром. 184 Программирование программирование контуров 1 6.4 Движение по траектории - декартовы координаты Вставка фаски между двумя прямыми
