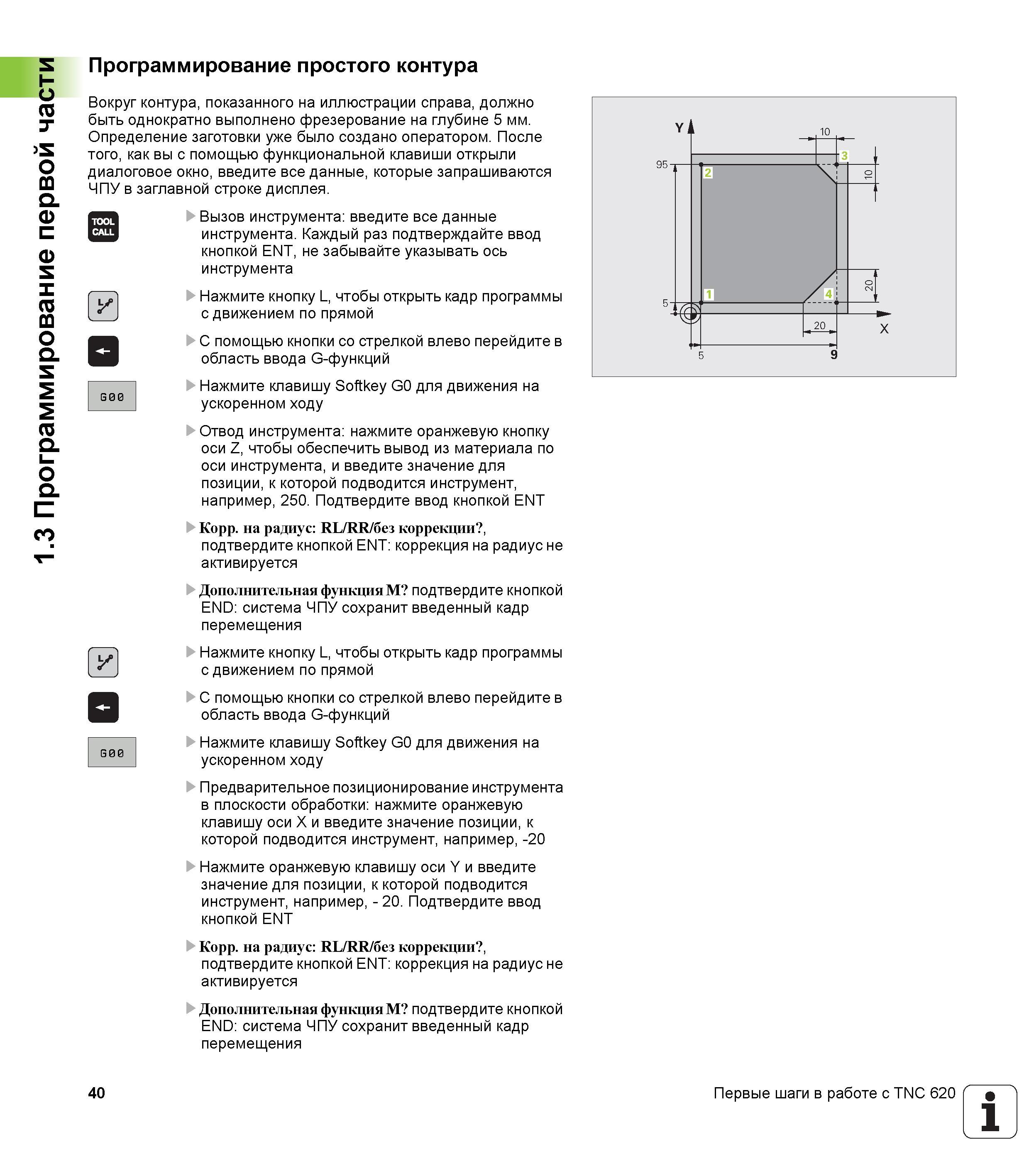

Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть однократно выполнено фрезерование на глубине 5 мм. Определение заготовки уже было создано оператором. После того как вы с помощью функциональной клавиши открыли диалоговое окно введите все данные которые запрашиваются ЧПУ в заглавной строке дисплея. Вызов инструмента введите все данные инструмента. Каждый раз подтверждайте ввод кнопкой ENT не забывайте указывать ось инструмента Нажмите кнопку L чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Отвод инструмента нажмите оранжевую кнопку оси Z чтобы обеспечить вывод из материала по оси инструмента и введите значение для позиции к которой подводится инструмент например 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL RR без коррекции подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения Нажмите кнопку L чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Предварительное позиционирование инструмента в плоскости обработки нажмите оранжевую клавишу оси X и введите значение позиции к которой подводится инструмент например -20 Нажмите оранжевую клавишу оси Y и введите значение для позиции к которой подводится инструмент например - 20. Подтвердите ввод кнопкой ENT Корр. на радиус RL RR без коррекции подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения 40 Первые шаги в работе с TNC 620 1 1.3 Программирование первой части Программирование простого контура
