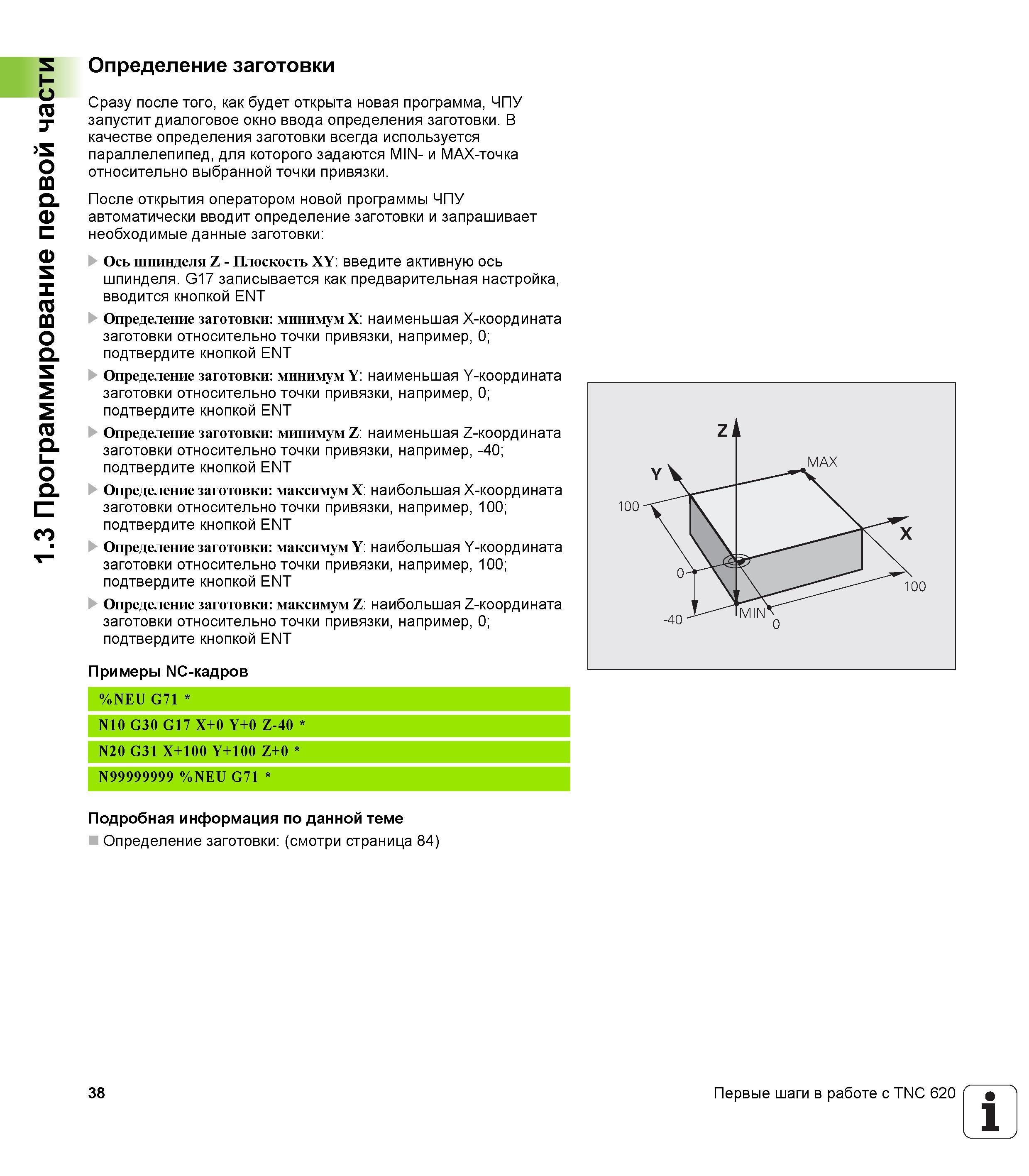

Определение заготовки После открытия оператором новой программы ЧПУ автоматически вводит определение заготовки и запрашивает необходимые данные заготовки Ось шпинделя Z - Плоскость XY введите активную ось шпинделя. G17 записывается как предварительная настройка вводится кнопкой ENT Определение заготовки минимум X наименьшая X-координата заготовки относительно точки привязки например 0 подтвердите кнопкой ENT Определение заготовки минимум Y наименьшая Y-координата заготовки относительно точки привязки например 0 подтвердите кнопкой ENT Определение заготовки минимум Z наименьшая Z-координата заготовки относительно точки привязки например -40 подтвердите кнопкой ENT Определение заготовки максимум X наибольшая X-координата заготовки относительно точки привязки например 100 подтвердите кнопкой ENT Определение заготовки максимум Y наибольшая Y-координата заготовки относительно точки привязки например 100 подтвердите кнопкой ENT Определение заготовки максимум Z наибольшая Z-координата заготовки относительно точки привязки например 0 подтвердите кнопкой ENT Примеры NC-кадров Подробная информация по данной теме Определение заготовки (смотри страница 84) 38 Первые шаги в работе с TNC 620 1 1.3 Программирование первой части Определение заготовки Сразу после того как будет открыта новая программа ЧПУ запустит диалоговое окно ввода определения заготовки. В качестве определения заготовки всегда используется параллелепипед для которого задаются MIN- и MAX-точка относительно выбранной точки привязки.
