Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.) |
|||||
|

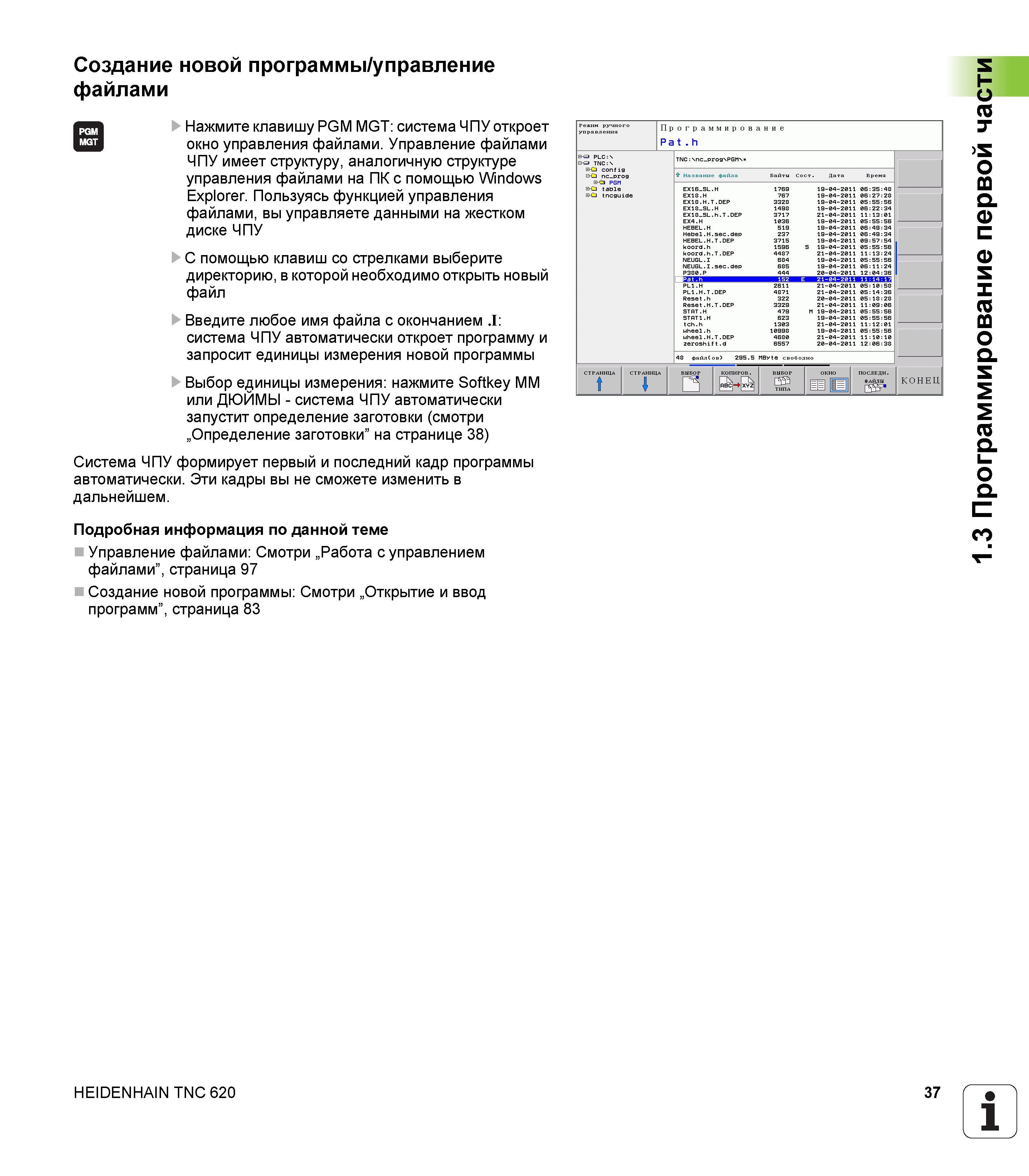

37 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.37 |
|||||
Создание новой программы управление файлами Нажмите клавишу PGM MGT система ЧПУ откроет окно управления файлами Управление файлами ЧПУ имеетСоздание новой программы управление файлами Нажмите клавишу PGM MGT система ЧПУ откроет окно управления файлами. Управление файлами ЧПУ имеет структуру аналогичную структуре управления файлами на ПК с помощью Windows Explorer. Пользуясь функцией управления файлами вы управляете данными на жестком диске ЧПУ С помощью клавиш со стрелками выберите директорию в которой необходимо открыть новый файл Введите любое имя файла с окончанием .I система ЧПУ автоматически откроет программу и запросит единицы измерения новой программы Выбор единицы измерения нажмите Softkey MM или ДЮЙМЫ - система ЧПУ автоматически запустит определение заготовки (смотри Определение заготовки на странице 38) Система ЧПУ формирует первый и последний кадр программы автоматически. Эти кадры вы не сможете изменить в дальнейшем. Подробная информация по данной теме Управление файлами Смотри Работа с управлением файлами страница 97 Создание новой программы Смотри Открытие и ввод программ страница 83 HEIDENHAIN TNC 620 37 1.3 Программирование первой части |
|||||
