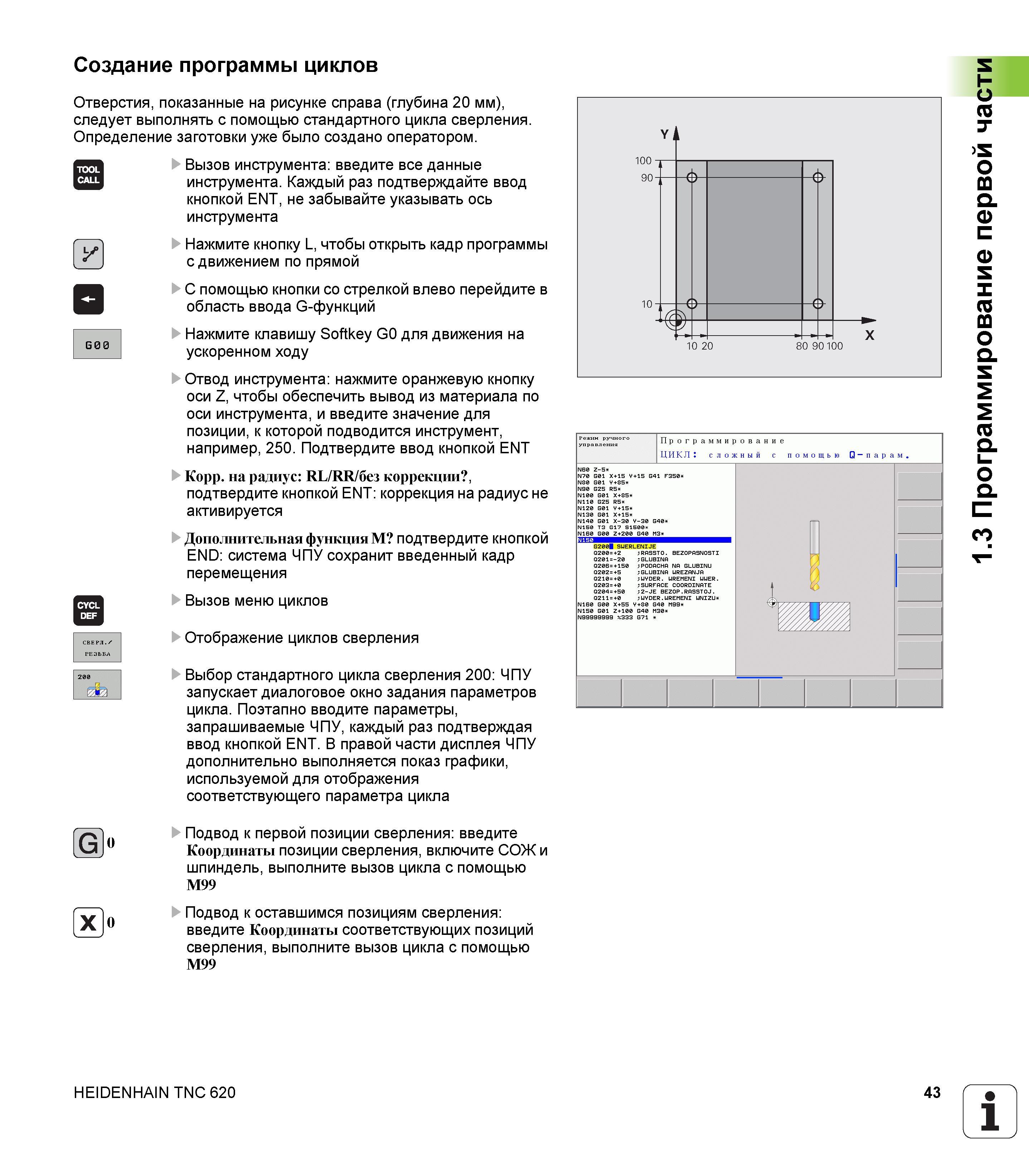

Создание программы циклов в системе числового прорграммного управления Heidenhain TNC 620 Отверстия показанные на рисунке справа (глубина 20 мм) следует выполнять с помощью стандартного цикла сверления. Определение заготовки уже было создано оператором. Вызов инструмента введите все данные инструмента. Каждый раз подтверждайте ввод кнопкой ENT не забывайте указывать ось инструмента 0 Нажмите кнопку L чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Отвод инструмента нажмите оранжевую кнопку оси Z чтобы обеспечить вывод из материала по оси инструмента и введите значение для позиции к которой подводится инструмент например 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL RR без коррекции подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения Вызов меню циклов Отображение циклов сверления Выбор стандартного цикла сверления 200 ЧПУ запускает диалоговое окно задания параметров цикла. Поэтапно вводите параметры запрашиваемые ЧПУ каждый раз подтверждая ввод кнопкой ENT. В правой части дисплея ЧПУ дополнительно выполняется показ графики используемой для отображения соответствующего параметра цикла Подвод к первой позиции сверления введите Координаты позиции сверления включите СОЖ и шпиндель выполните вызов цикла с помощью M99 Подвод к оставшимся позициям сверления введите Координаты соответствующих позиций сверления выполните вызов цикла с помощью M99 0 Программирование ЦИКЛ сложный с помощью Q парам HEIDENHAIN TNC 620 43 1 У 1.3 Программирование первой части
