Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.) |
|||||
|

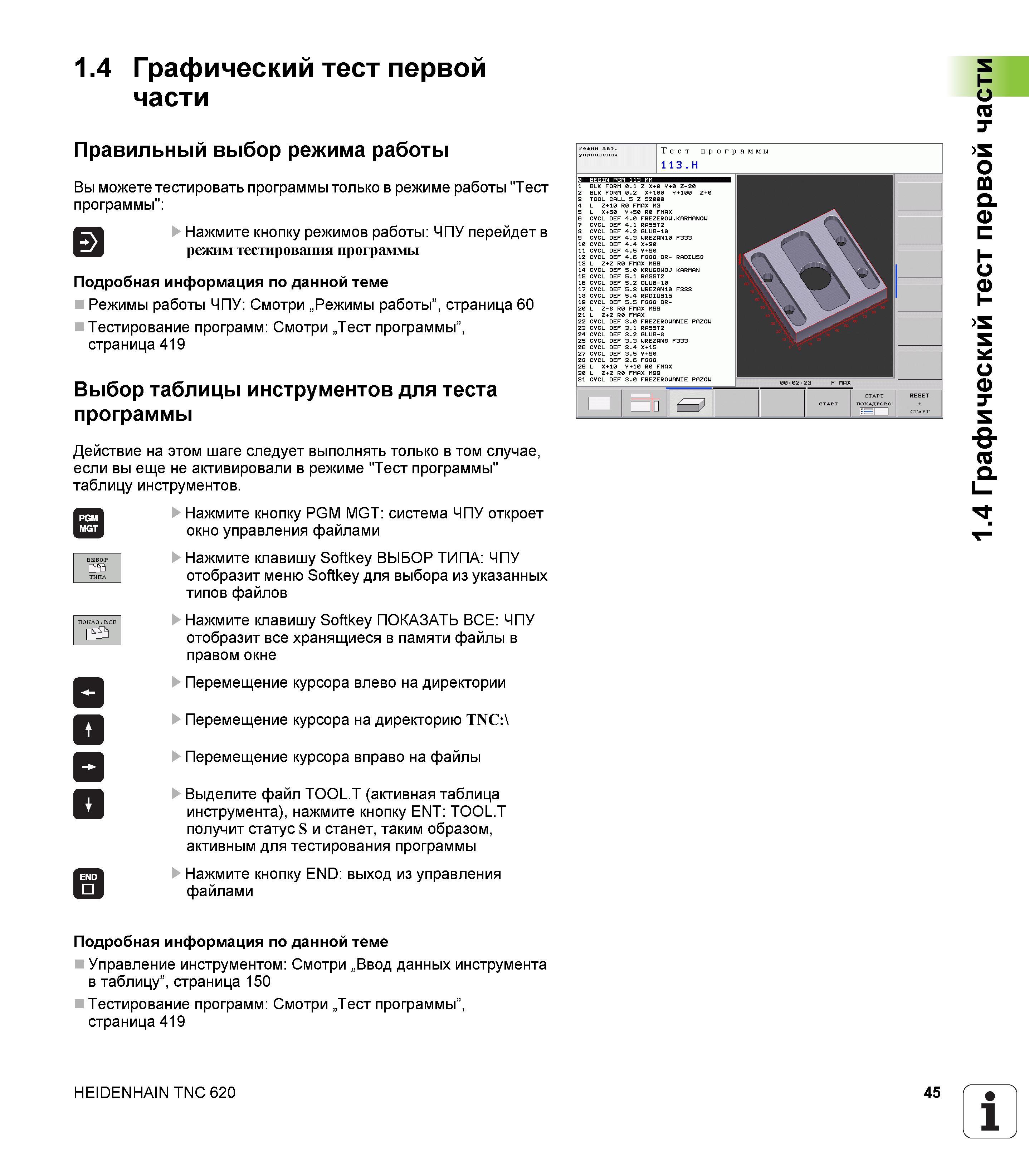

45 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.45 |
|||||
Выбор таблицы инструментов для теста программы Действие на этом шаге следует выполнять только в том случае если вы еще не активировали в режВыбор таблицы инструментов для теста программы Действие на этом шаге следует выполнять только в том случае если вы еще не активировали в режиме "Тест программы" таблицу инструментов. Нажмите кнопку PGM MGT система ЧПУ откроет окно управления файлами витор Нажмите клавишу Softkey ВЫБОР ТИПА ЧПУ типл отобразит меню Softkey для выбора из указанных типов файлов показ все Нажмите клавишу Softkey ПОКАЗАТЬ ВСЕ ЧПУ отобразит все хранящиеся в памяти файлы в правом окне Перемещение курсора влево на директории Перемещение курсора на директорию TNC Перемещение курсора вправо на файлы Выделите файл TOOL.T (активная таблица инструмента) нажмите кнопку ENT TOOL.T получит статус S и станет таким образом активным для тестирования программы Нажмите кнопку END выход из управления файлами Подробная информация по данной теме Управление инструментом Смотри Ввод данных инструмента в таблицу страница 150 Тестирование программ Смотри Тест программы страница 419 HEIDENHAIN TNC 620 45 1 У 1.4 Графический тест первой части 1.4 Графический тест первой части Правильный выбор режима работы Вы можете тестировать программы только в режиме работы "Тест программы" Нажмите кнопку режимов работы ЧПУ перейдет в режим тестирования программы Подробная информация по данной теме Режимы работы ЧПУ Смотри Режимы работы страница 60 Тестирование программ Смотри Тест программы страница 419 |
|||||
