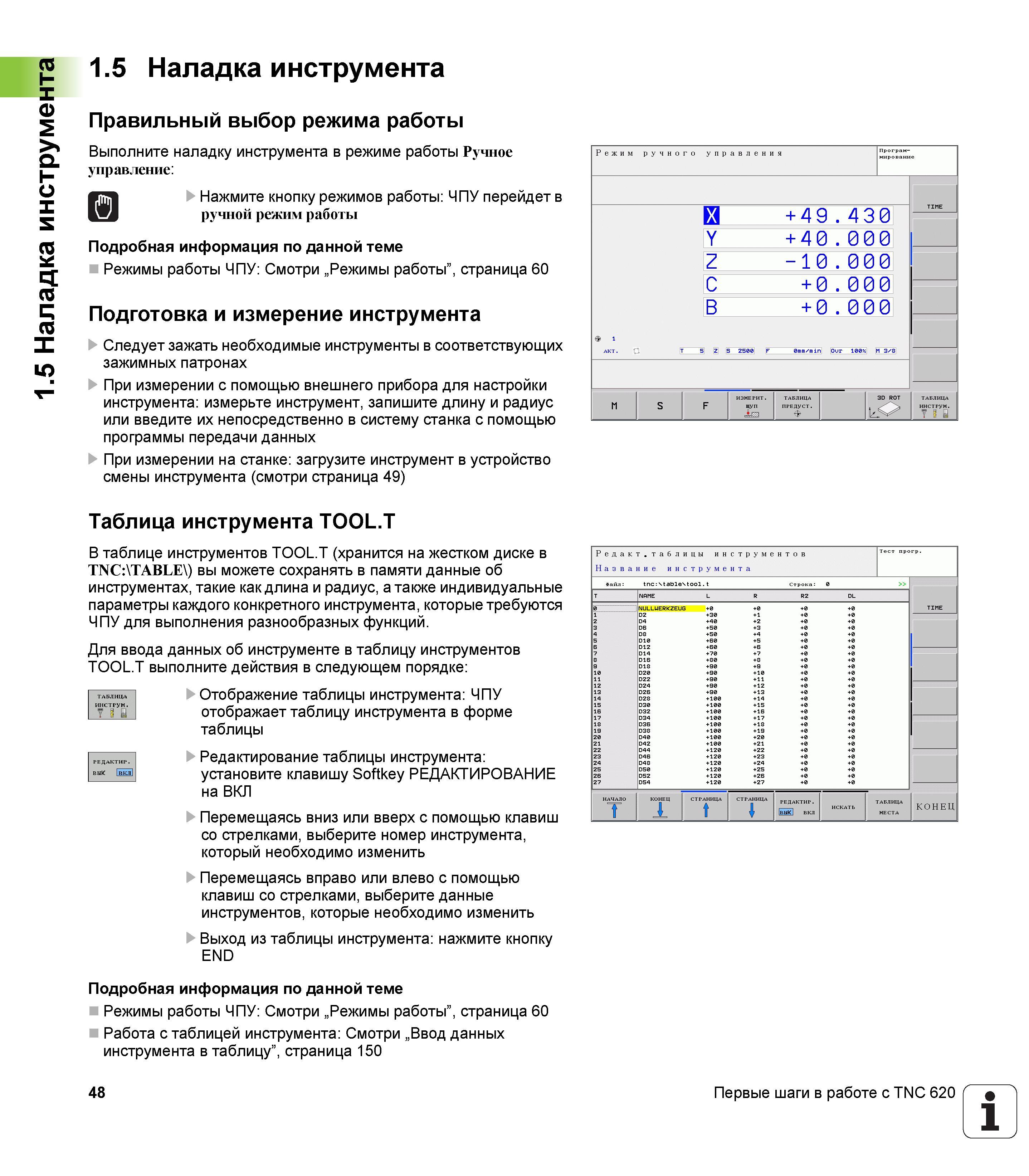

Последовательность действий при подготовке, измерении и наладки режущего и вспомогательного инструментов при работе на металлорежущих станках с ЧПУ Heidenhain TNC 620 Выполните наладку инструмента в режиме работы Ручное управление Нажмите кнопку режимов работы ЧПУ перейдет в ручной режим работы Подробная информация по данной теме Режимы работы ЧПУ Смотри Режимы работы страница 60 Подготовка и измерение инструмента Следует зажать необходимые инструменты в соответствующих зажимных патронах При измерении с помощью внешнего прибора для настройки инструмента измерьте инструмент запишите длину и радиус или введите их непосредственно в систему станка с помощью программы передачи данных При измерении на станке загрузите инструмент в устройство смены инструмента (смотри страница 49) Таблица инструмента TOOL.T В таблице инструментов TOOL.T (хранится на жестком диске в TNC TABLE ) вы можете сохранять в памяти данные об инструментах такие как длина и радиус а также индивидуальные параметры каждого конкретного инструмента которые требуются ЧПУ для выполнения разнообразных функций. Для ввода данных об инструменте в таблицу инструментов TOOL.T выполните действия в следующем порядке Г ТАБЛИЦА Отобра ение таблицы инструмента ЧПУ инструи. отображает таблицу инструмента в форме таблицы РЕД 1НР. Редактирование таблицы инструмента шж М установите клавишу Softkey РЕДАКТИРОВАНИЕ на ВКЛ U Перемещаясь вниз или вверх с помощью клавиш со стрелками выберите номер инструмента который необходимо изменить U Перемещаясь вправо или влево с помощью клавиш со стрелками выберите данные инструментов которые необходимо изменить U Выход из таблицы инструмента нажмите кнопку END Подробная информация по данной теме Режимы работы ЧПУ Смотри Режимы работы страница 60 Работа с таблицей инструмента Смотри Ввод данных инструмента в таблицу страница 150 48 Первые шаги в работе с TNC 620 1.5 Наладка инструмента 1.5 Наладка инструмента Правильный выбор режима работы
