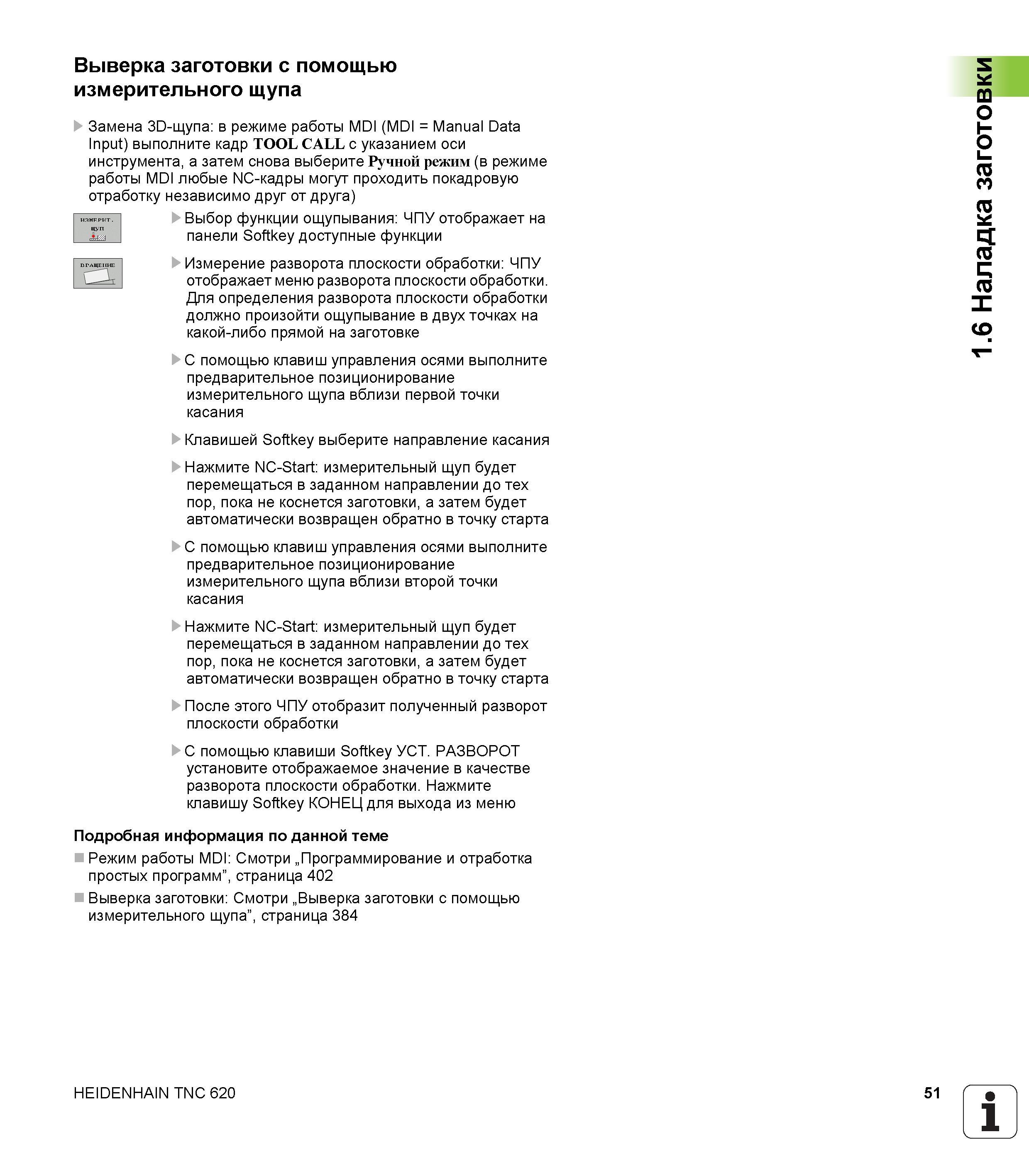

Основные шаги при выставлении заготовки на фрезерном станке со стойкой ЧПУ Heidenhain TNC 620 с помощью измерительного щупа Замена 3D-щупа в режиме работы MDI (MDI Manual Data Input) выполните кадр TOOL CALL с указанием оси инструмента а затем снова выберите Ручной режим (в режиме работы MDI любые NC-кадры могут проходить покадровую отработку независимо друг от друга) Выбор функции ощупывания ЧПУ отображает на Измерение разворота плоскости обработки ЧПУ отображает меню разворота плоскости обработки. Для определения разворота плоскости обработки должно произойти ощупывание в двух точках на какой-либо прямой на заготовке С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи первой точки касания Клавишей Softkey выберите направление касания Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор пока не коснется заготовки а затем будет автоматически возвращен обратно в точку старта С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи второй точки касания Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор пока не коснется заготовки а затем будет автоматически возвращен обратно в точку старта После этого ЧПУ отобразит полученный разворот плоскости обработки С помощью клавиши Softkey УСТ. РАЗВОРОТ установите отображаемое значение в качестве разворота плоскости обработки. Нажмите клавишу Softkey КОНЕЦ для выхода из меню Подробная информация по данной теме Режим работы MDI Смотри Программирование и отработка простых программ страница 402 Выверка заготовки Смотри Выверка заготовки с помощью измерительного щупа страница 384 панели Softkey доступные функции HEIDENHAIN TNC 620 51 1 1.6 Наладка заготовки
