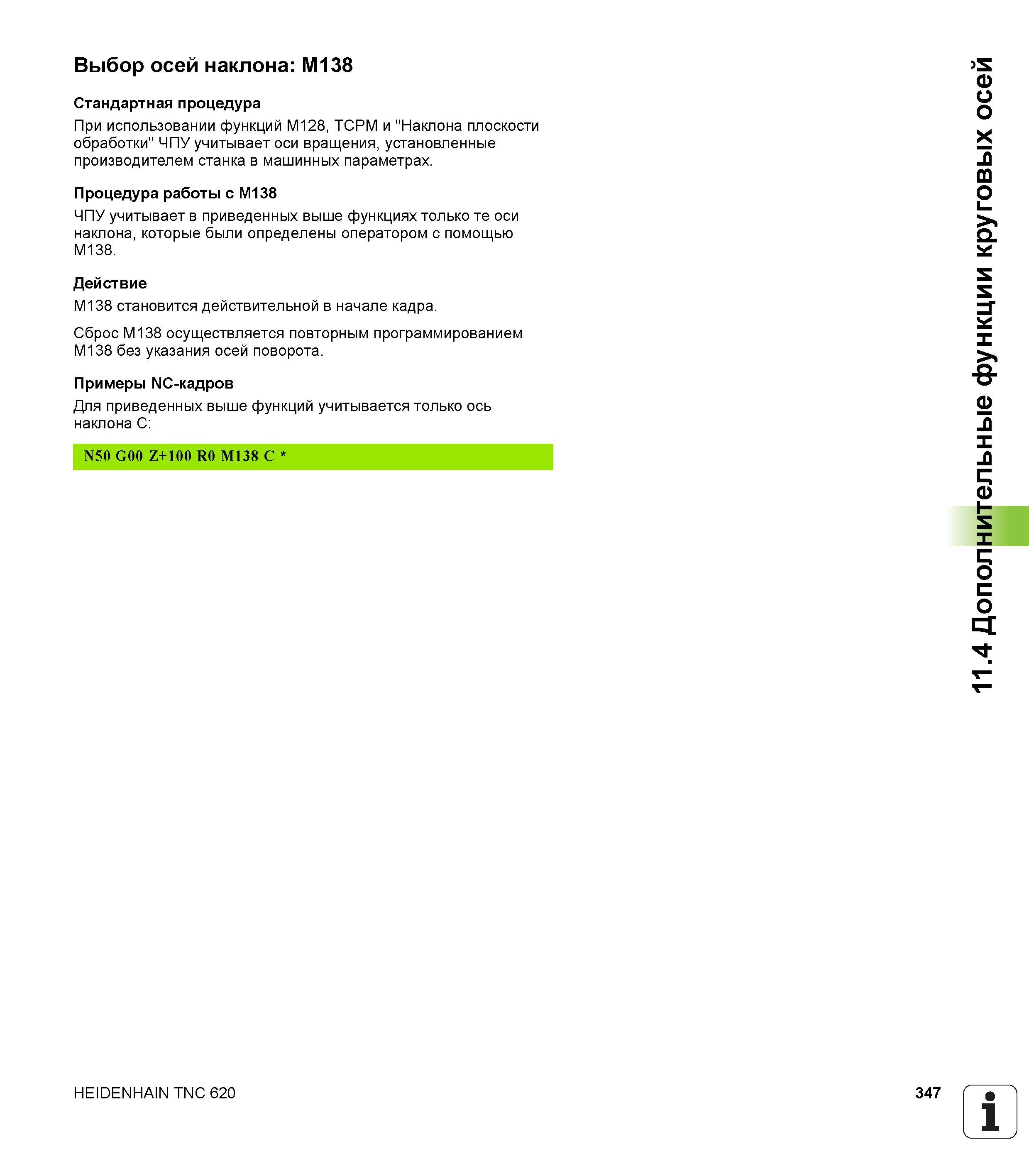

347 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.347
347 При использовании функций M128 TCPM и Наклона плоскости обработки ЧПУ учитывает оси вращения установленные производителем станка в машинных Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 347

При использовании функций M128 TCPM и Наклона плоскости обработки ЧПУ учитывает оси вращения установленные производителем станка в машинных

При использовании функций M128 TCPM и "Наклона плоскости обработки" ЧПУ учитывает оси вращения установленные производителем станка в машинных параметрах. Процедура работы с M138 ЧПУ учитывает в приведенных выше функциях только те оси наклона которые были определены оператором с помощью M138. Действие M138 становится действительной в начале кадра. Сброс M138 осуществляется повторным программированием M138 без указания осей поворота . Примеры NC-кадров Для приведенных выше функций учитывается только ось наклона C N50 G00 Z+100 R0 M138 C HEIDENHAIN TNC 620 347 1 11.4 Дополнительные функции круговых осей Выбор осей наклона М138 Стандартная процедура
