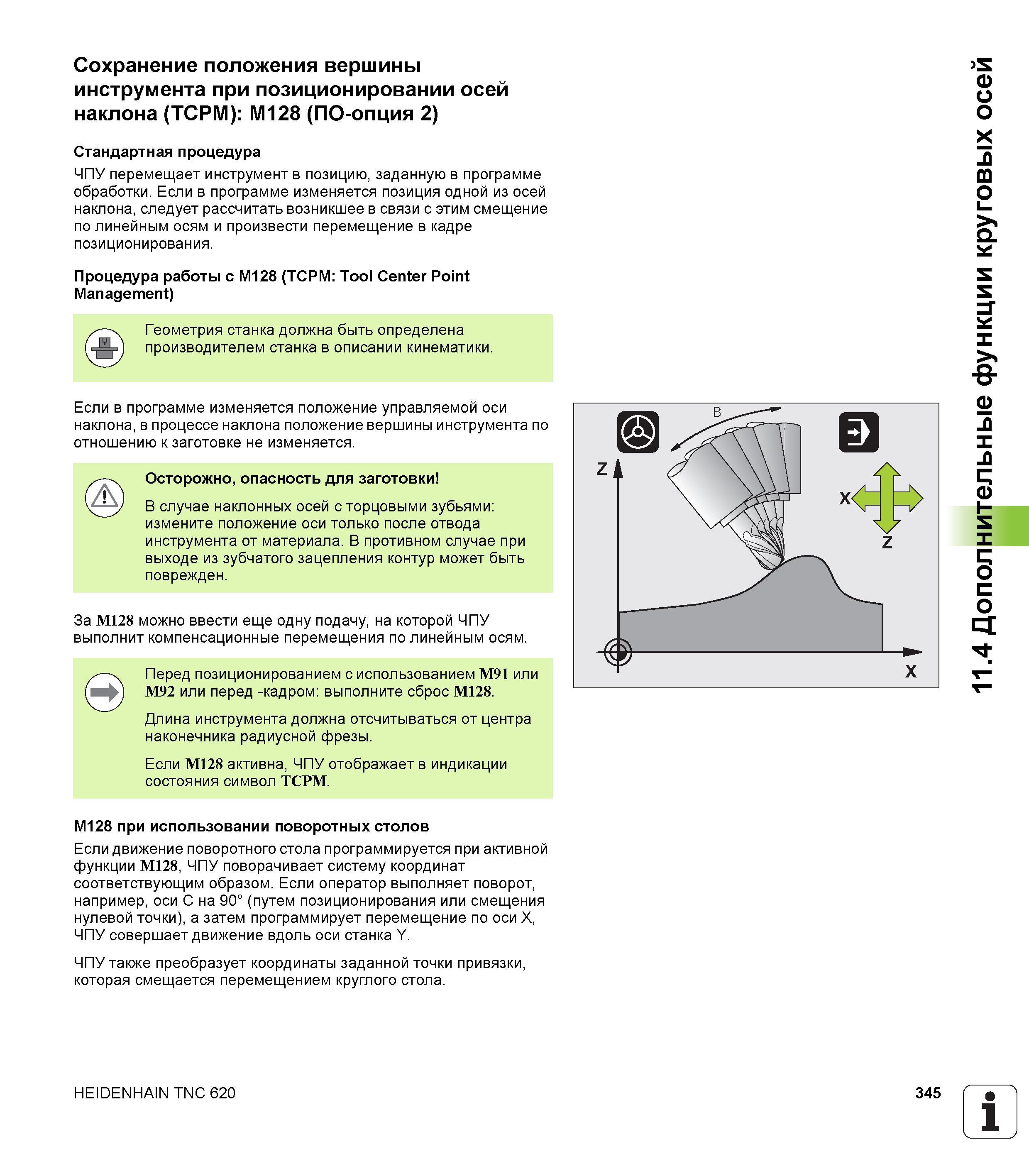

Стандартная процедура ЧПУ перемещает инструмент в позицию заданную в программе обработки. Если в программе изменяется позиция одной из осей наклона следует рассчитать возникшее в связи с этим смещение по линейным осям и произвести перемещение в кадре позиционирования. Процедура работы с М128 (TCPM Tool Center Point Management) Геометрия станка должна быть определена производителем станка в описании кинематики. Если в программе изменяется положение управляемой оси наклона в процессе наклона положение вершины инструмента по отношению к заготовке не изменяется. Осторожно опасность для заготовки В случае наклонных осей с торцовыми зубьями измените положение оси только после отвода инструмента от материала. В противном случае при выходе из зубчатого зацепления контур может быть поврежден. За M128 можно ввести еще одну подачу на которой ЧПУ выполнит компенсационные перемещения по линейным осям. Перед позиционированием с использованием M91 или M92 или перед -кадром выполните сброс M128. Длина инструмента должна отсчитываться от центра наконечника радиусной фрезы. Если M128 активна ЧПУ отображает в индикации состояния символ TCPM. M128 при использовании поворотных столов Если движение поворотного стола программируется при активной функции M128 ЧПУ поворачивает систему координат соответствующим образом. Если оператор выполняет поворот например оси C на 90 (путем позиционирования или смещения нулевой точки) а затем программирует перемещение по оси X ЧПУ совершает движение вдоль оси станка Y. ЧПУ также преобразует координаты заданной точки привязки которая смещается перемещением круглого стола. HEIDENHAIN TNC 620 345 1 11.4 Дополнительные функции круговых осей Сохранение положения вершины инструмента при позиционировании осей наклона (TCPM) M128 (ПО-опция 2)
