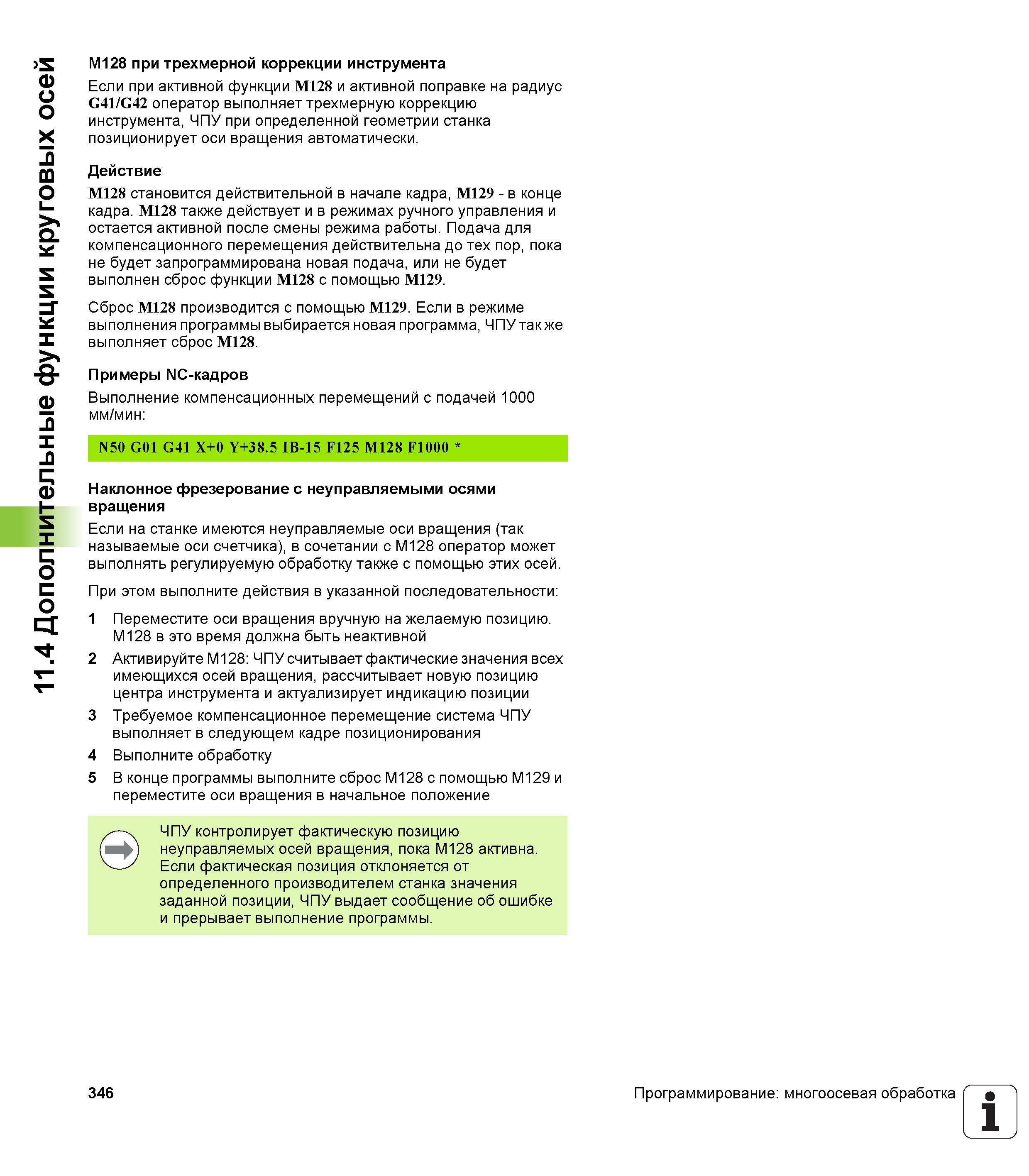

Если при активной функции M128 и активной поправке на радиус G41 G42 оператор выполняет трехмерную коррекцию инструмента ЧПУ при определенной геометрии станка позиционирует оси вращения автоматически. Действие M128 становится действительной в начале кадра M129 - в конце кадра. M128 также действует и в режимах ручного управления и остается активной после смены режима работы. Подача для компенсационного перемещения действительна до тех пор пока не будет запрограммирована новая подача или не будет выполнен сброс функции M128 с помощью M129. Сброс M128 производится с помощью M129. Если в режиме выполнения программы выбирается новая программа ЧПУ так же выполняет сброс M128. Примеры NC-кадров Выполнение компенсационных перемещений с подачей 1000 мм/мин N50 G01 G41 X+0 Y+38.5 IB-15 F125 M128 F1000 Наклонное фрезерование с неуправляемыми осями вращения Если на станке имеются неуправляемые оси вращения (так называемые оси счетчика) в сочетании с М128 оператор может выполнять регулируемую обработку также с помощью этих осей. При этом выполните действия в указанной последовательности 1 Переместите оси вращения вручную на желаемую позицию. M128 в это время должна быть неактивной 2 Активируйте M128 ЧПУ считывает фактические значения всех имеющихся осей вращения рассчитывает новую позицию центра инструмента и актуализирует индикацию позиции 3 Требуемое компенсационное перемещение система ЧПУ выполняет в следующем кадре позиционирования 4 Выполните обработку 5 В конце программы выполните сброс М128 с помощью М129 и переместите оси вращения в начальное положение ЧПУ контролирует фактическую позицию неуправляемых осей вращения пока М128 активна. Если фактическая позиция отклоняется от определенного производителем станка значения заданной позиции ЧПУ выдает сообщение об ошибке и прерывает выполнение программы. 346 Программирование многоосевая обработка 1 11.4 Дополнительные функции круговых осей M128 при трехмерной коррекции инструмента
