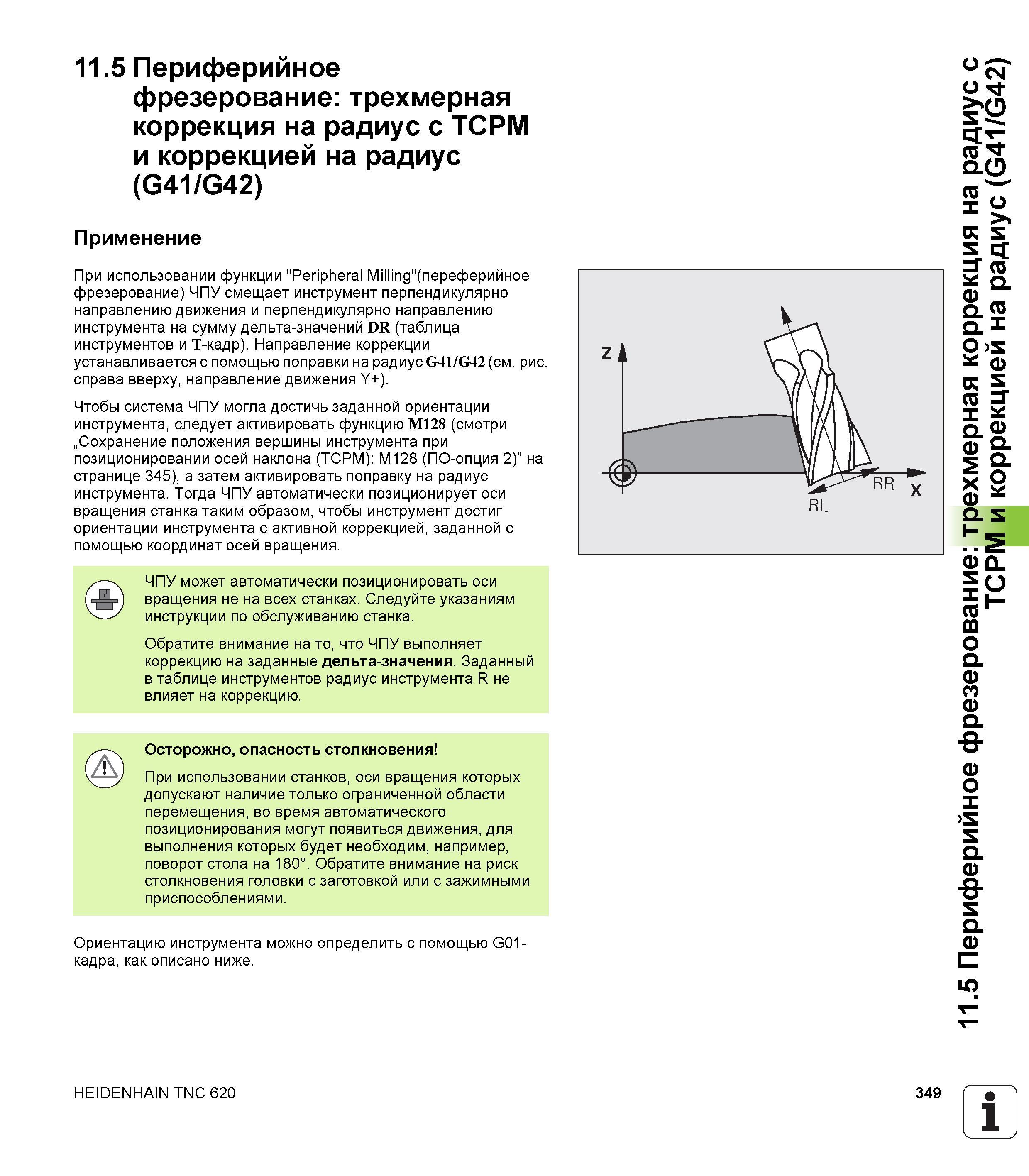

При использовании функции "Peripheral Milling" (переферийное фрезерование) ЧПУ смещает инструмент перпендикулярно направлению движения и перпендикулярно направлению инструмента на сумму дельта-значений DR (таблица инструментов и T-кадр). Направление коррекции устанавливается с помощью поправки на радиус G41 G42 (см. рис. справа вверху направление движения Y+). Чтобы система ЧПУ могла достичь заданной ориентации инструмента следует активировать функцию M128 (смотри Сохранение положения вершины инструмента при позиционировании осей наклона (TCPM) M128 (ПО-опция 2) на странице 345) а затем активировать поправку на радиус инструмента. Тогда ЧПУ автоматически позиционирует оси вращения станка таким образом чтобы инструмент достиг ориентации инструмента с активной коррекцией заданной с помощью координат осей вращения. ЧПУ может автоматически позиционировать оси вращения не на всех станках. Следуйте указаниям инструкции по обслуживанию станка. Обратите внимание на то что ЧПУ выполняет коррекцию на заданные дельта-значения. Заданный в таблице инструментов радиус инструмента R не влияет на коррекцию. Осторожно опасность столкновения При использовании станков оси вращения которых допускают наличие только ограниченной области перемещения во время автоматического позиционирования могут появиться движения для выполнения которых будет необходим например поворот стола на 180. Обратите внимание на риск столкновения головки с заготовкой или с зажимными приспособлениями. Ориентацию инструмента можно определить с помощью G01-кадра как описано ниже. HEIDENHAIN TNC 620 349 1 11.5 Периферийное фрезерование трехмерная коррекция на радиус с TCPM и коррекцией на радиус (G41 G42) 11.5 Периферийное фрезерование трехмерная коррекция на радиус с TCPM и коррекцией на радиус (G41 G42) Применение
