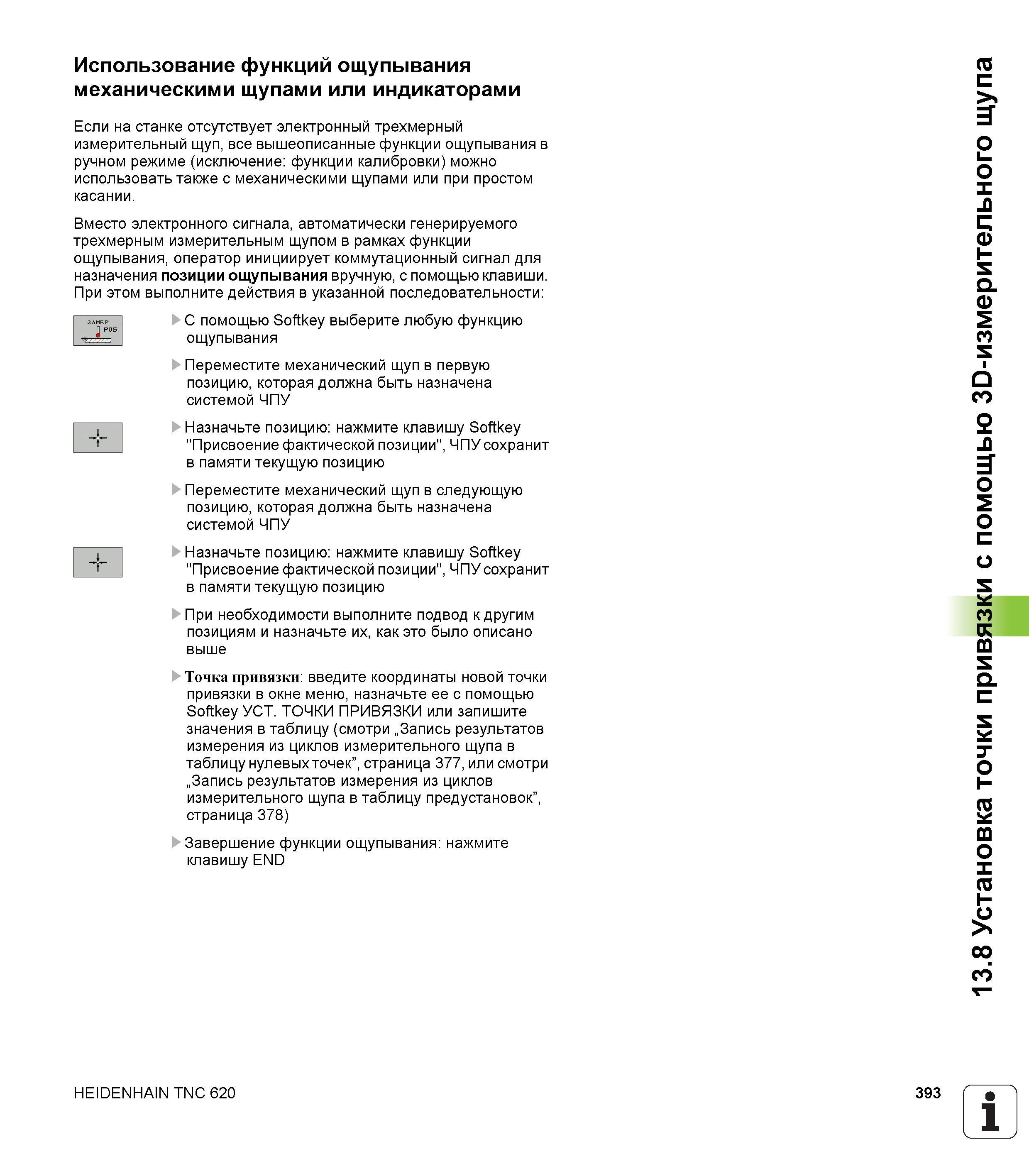

Использование функций ощупывания механическими щупами или индикаторами Если на станке отсутствует электронный трехмерный измерительный щуп все вышеописанные функции ощупывания в ручном режиме (исключение функции калибровки) можно использовать также с механическими щупами или при простом касании. Вместо электронного сигнала автоматически генерируемого трехмерным измерительным щупом в рамках функции ощупывания оператор инициирует коммутационный сигнал для назначения позиции ощупывания вручную с помощью клавиши. При этом выполните действия в указанной последовательности здмер к С помощью Softkey выберите любую функцию ощупывания Переместите механический щуп в первую позицию которая должна быть назначена системой ЧПУ Назначьте позицию нажмите клавишу Softkey Г "Присвоение фактической позиции" ЧПУ сохранит в памяти текущую позицию Переместите механический щуп в следующую позицию которая должна быть назначена системой ЧПУ Назначьте позицию нажмите клавишу Softkey Г "Присвоение фактической позиции" ЧПУ сохранит в памяти текущую позицию При необходимости выполните подвод к другим позициям и назначьте их как это было описано выше Точка привязки введите координаты новой точки привязки в окне меню назначьте ее с помощью Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек страница 377 или смотри Запись результатов измерения из циклов измерительного щупа в таблицу предустановок страница 378) Завершение функции ощупывания нажмите клавишу END HEIDENHAIN TNC 620 393 1 13.8 Установка точки привязки с помощью 30-измерительного щупа
