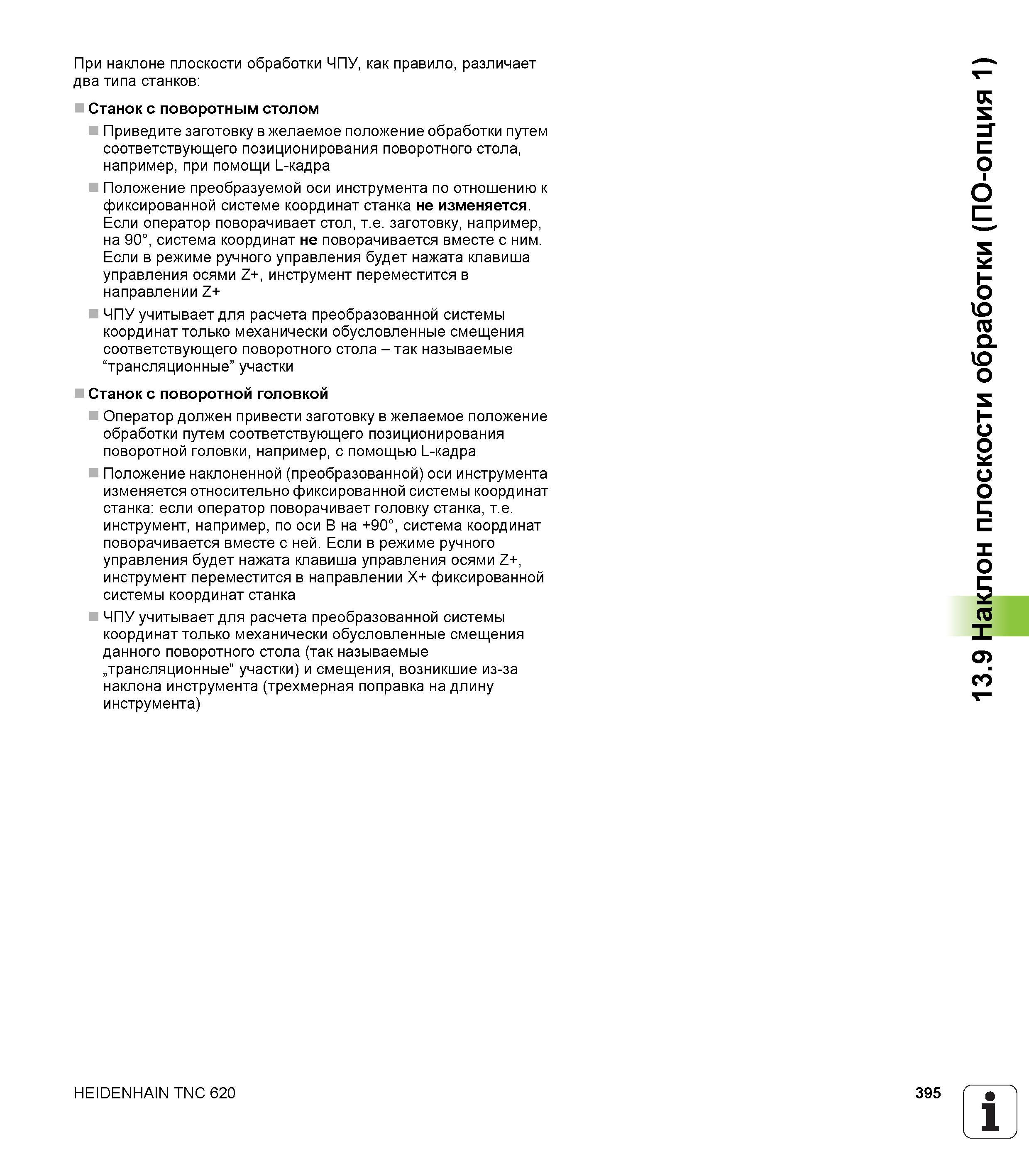

При наклоне плоскости обработки ЧПУ как правило различает два типа станков Станок с поворотным столом Приведите заготовку в желаемое положение обработки путем соответствующего позиционирования поворотного стола например при помощи L-кадра Положение преобразуемой оси инструмента по отношению к фиксированной системе координат станка не изменяется. Если оператор поворачивает стол т.е. заготовку например на 90 система координат не поворачивается вместе с ним. Если в режиме ручного управления будет нажата клавиша управления осями Z+ инструмент переместится в направлении Z+ ЧПУ учитывает для расчета преобразованной системы координат только механически обусловленные смещения соответствующего поворотного стола - так называемые трансляционные участки Станок с поворотной головкой Оператор должен привести заготовку в желаемое положение обработки путем соответствующего позиционирования поворотной головки например с помощью L-кадра Положение наклоненной (преобразованной) оси инструмента изменяется относительно фиксированной системы координат станка если оператор поворачивает головку станка т.е. инструмент например по оси B на +90 система координат поворачивается вместе с ней. Если в режиме ручного управления будет нажата клавиша управления осями Z+ инструмент переместится в направлении X+ фиксированной системы координат станка ЧПУ учитывает для расчета преобразованной системы координат только механически обусловленные смещения данного поворотного стола (так называемые трансляционные" участки) и смещения возникшие из-за наклона инструмента (трехмерная поправка на длину инструмента) HEIDENHAIN TNC 620 395 1 13.9 Наклон плоскости обработки (ПО-опция 1)
