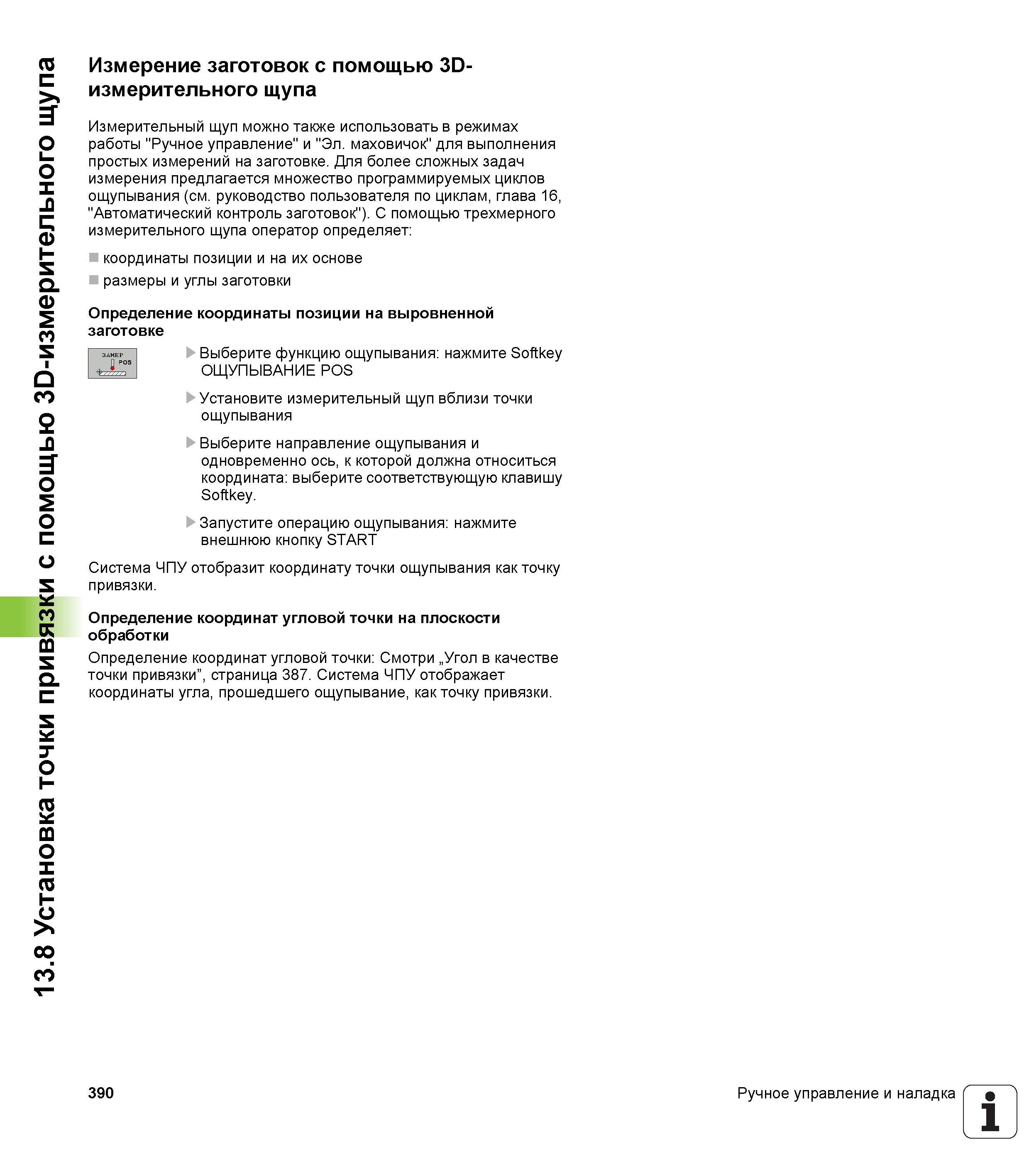

Измерительный щуп можно также использовать в режимах работы "Ручное управление" и "Эл. маховичок" для выполнения простых измерений на заготовке. Для более сложных задач измерения предлагается множество программируемых циклов ощупывания (см. руководство пользователя по циклам глава 16 "Автоматический контроль заготовок"). С помощью трехмерного измерительного щупа оператор определяет координаты позиции и на их основе размеры и углы заготовки Определение координаты позиции на выровненной заготовке s. I Выберите функцию ощупывания нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи точки ощупывания Выберите направление ощупывания и одновременно ось к которой должна относиться координата выберите соответствующую клавишу Softkey. Запустите операцию ощупывания нажмите внешнюю кнопку START Система ЧПУ отобразит координату точки ощупывания как точку привязки. Определение координат угловой точки на плоскости обработки Определение координат угловой точки Смотри Угол в качестве точки привязки страница 387. Система ЧПУ отображает координаты угла прошедшего ощупывание как точку привязки. 390 Ручное управление и наладка 13.8 Установка точки привязки с помощью 30-измерительного щупа Измерение заготовок с помощью 30- измерительного щупа
