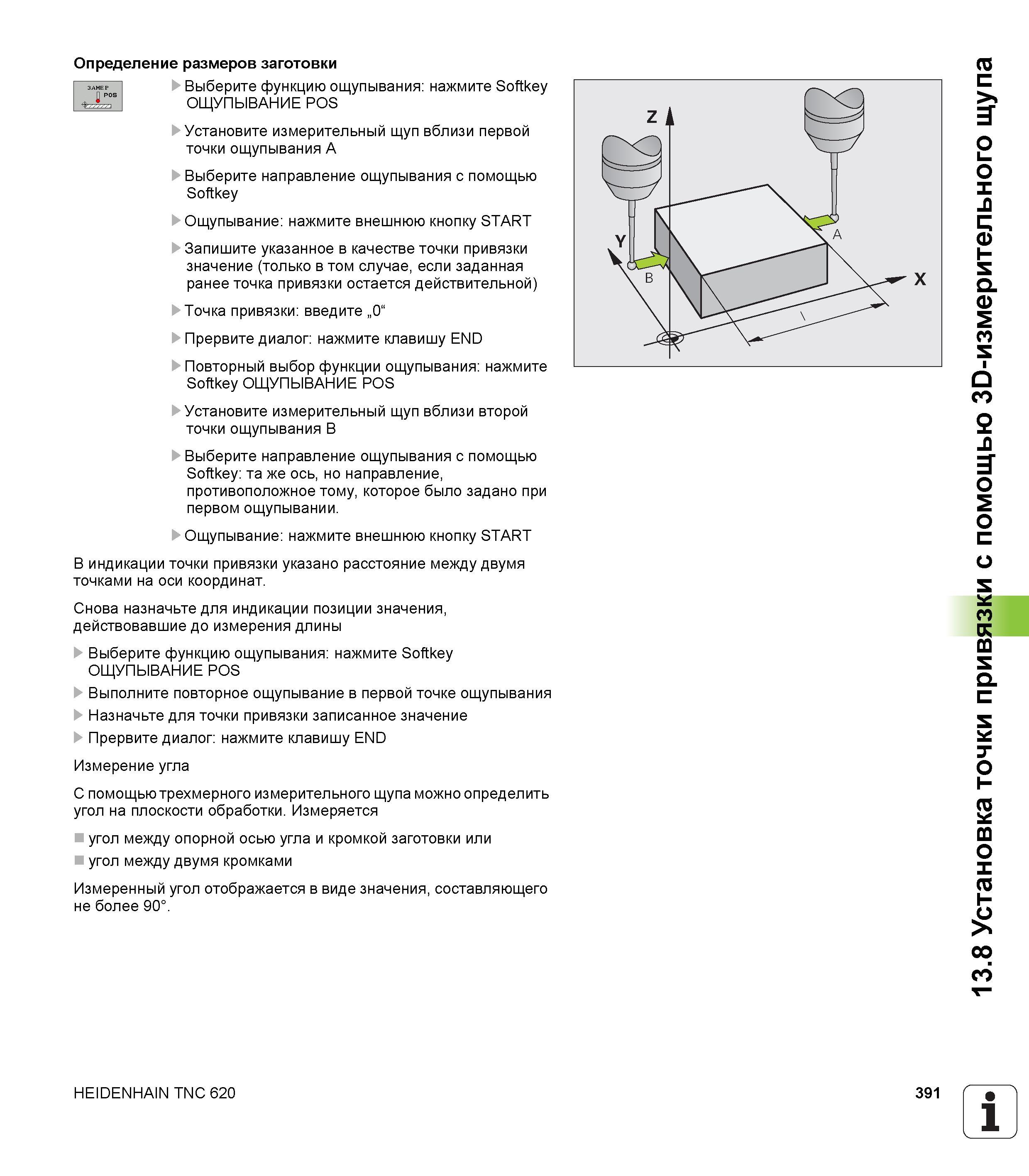

Определение размеров заготовки Выберите функцию ощупывания нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи первой точки о

Определение размеров заготовки Выберите функцию ощупывания нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи первой точки ощупывания A Выберите направление ощупывания с помощью Softkey Ощупывание нажмите внешнюю кнопку START Запишите указанное в качестве точки привязки значение (только в том случае если заданная ранее точка привязки остается действительной) Точка привязки введите 0 Прервите диалог нажмите клавишу END Повторный выбор функции ощупывания нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи второй точки ощупывания B Выберите направление ощупывания с помощью Softkey та же ось но направление противоположное тому которое было задано при первом ощупывании. Ощупывание нажмите внешнюю кнопку START В индикации точки привязки указано расстояние между двумя точками на оси координат. Снова назначьте для индикации позиции значения действовавшие до измерения длины Выберите функцию ощупывания нажмите Softkey ОЩУПЫВАНИЕ POS Выполните повторное ощупывание в первой точке ощупывания Назначьте для точки привязки записанное значение Прервите диалог нажмите клавишу END Измерение угла С помощью трехмерного измерительного щупа можно определить угол на плоскости обработки. Измеряется угол между опорной осью угла и кромкой заготовки или угол между двумя кромками Измеренный угол отображается в виде значения составляющего не более 90. HEIDENHAIN TNC 620 391 1 13.8 Установка точки привязки с помощью 3Р-измерительного щупа
