длина инструмента принята относительно центра наконечника щупа Контур цилиндра выстраивается из большого количества небольших отрезков прямо

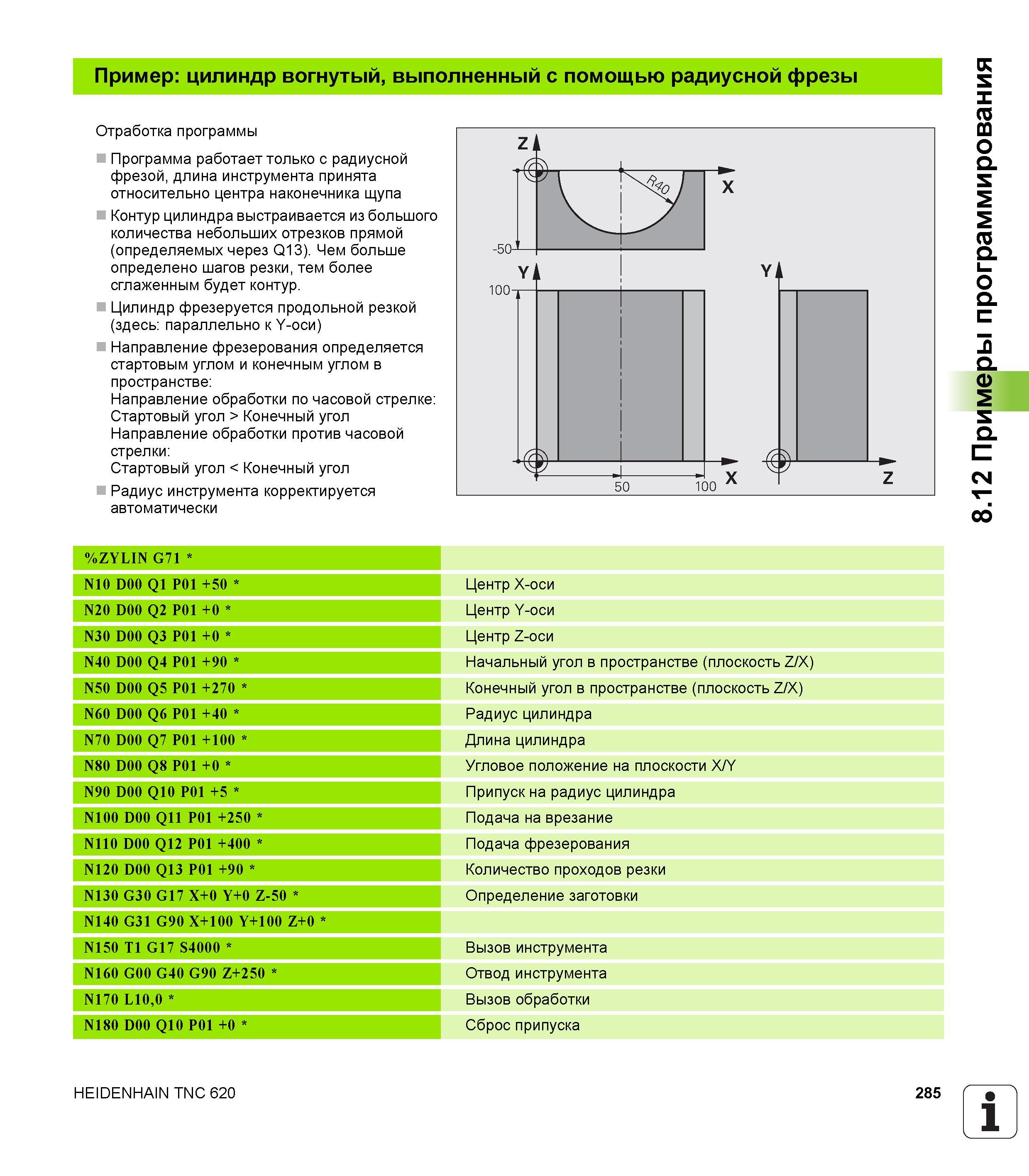

длина инструмента принята относительно центра наконечника щупа Контур цилиндра выстраивается из большого количества небольших отрезков прямой (определяемых через Q13). Чем больше определено шагов резки тем более сглаженным будет контур. Цилиндр фрезеруется продольной резкой (здесь параллельно к Y-оси) Направление фрезерования определяется стартовым углом и конечным углом в пространстве Направление обработки по часовой стрелке Стартовый угол Конечный угол Направление обработки против часовой стрелки Стартовый угол Конечный угол Радиус инструмента корректируется автоматически %ZYLIN G71 N10 D00 Q1 P01 +50 Центр X-оси Центр Y-оси Центр Z-оси Начальный угол в пространстве (плоскость Z X) Конечный угол в пространстве (плоскость Z X) Радиус цилиндра Длина цилиндра Угловое положение на плоскости X Y Припуск на радиус цилиндра Подача на врезание Подача фрезерования Количество проходов резки Определение заготовки N20 D00 Q2 P01 +0 N30 D00 Q3 P01 +0 N40 D00 Q4 P01 +90 N50 D00 Q5 P01 +270 N60 D00 Q6 P01 +40 N70 D00 Q7 P01 +100 N80 D00 Q8 P01 +0 N90 D00 Q10 P01 +5 N100 D00 Q11 P01 +250 N110 D00 Q12 P01 +400 N120 D00 Q13 P01 +90 N130 G30 G17 X+0 Y+0 Z-50 N140 G31 G90 X+100 Y+100 Z+0 N150 T1 G17 S4000 Вызов инструмента Отвод инструмента Вызов обработки Сброс припуска N160 G00 G40 G90 Z+250 N170 L100 N180 D00 Q10 P01 +0 HEIDENHAIN TNC 620 285 1 8.12 Примеры программирования Пример цилиндр вогнутый выполненный с помощью радиусной фрезы Отработка программы Программа работает только с радиусной фрезой
