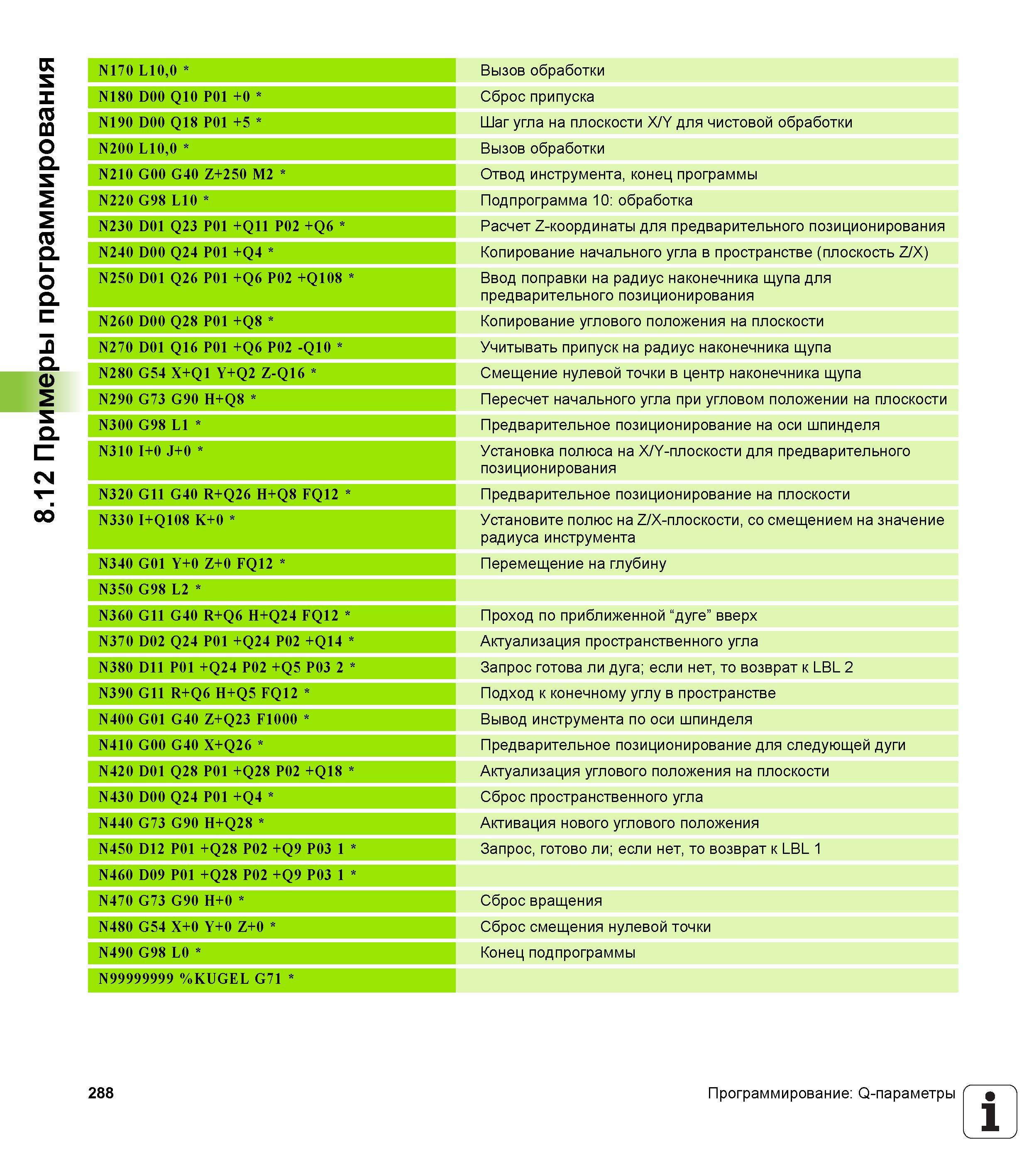

Пересчет начального угла при угловом положении на плоскости N300 G98 L1 Предварительное позиционирование на оси шпинделя N310 I+0 J+0 Устано

Пересчет начального угла при угловом положении на плоскости N300 G98 L1 Предварительное позиционирование на оси шпинделя N310 I+0 J+0 Установка полюса на X Y-плоскости для предварительного позиционирования N320 G11 G40 R+Q26 H+Q8 FQ12 Предварительное позиционирование на плоскости N330 I+Q108 K+0 Установите полюс на Z X-плоскости со смещением на значение радиуса инструмента N340 G01 Y+0 Z+0 FQ12 Перемещение на глубину N350 G98 L2 N360 G11 G40 R+Q6 H+Q24 FQ12 Проход по приближенной дуге вверх N370 D02 Q24 P01 +Q24 P02 +Q14 Актуализация пространственного угла N380 D11 P01 +Q24 P02 +Q5 P03 2 Запрос готова ли дуга если нет то возврат к LBL 2 N390 G11 R+Q6 H+Q5 FQ12 Подход к конечному углу в пространстве N400 G01 G40 Z+Q23 F1000 Вывод инструмента по оси шпинделя N410 G00 G40 X+Q26 Предварительное позиционирование для следующей дуги N420 D01 Q28 P01 +Q28 P02 +Q18 Актуализация углового положения на плоскости N430 D00 Q24 P01 +Q4 Сброс пространственного угла N440 G73 G90 H+Q28 Активация нового углового положения N450 D12 P01 +Q28 P02 +Q9 P03 1 Запрос готово ли если нет то возврат к LBL 1 N460 D09 P01 +Q28 P02 +Q9 P03 1 N470 G73 G90 H+0 Сброс вращения N480 G54 X+0 Y+0 Z+0 Сброс смещения нулевой точки N490 G98 L0 Конец подпрограммы N99999999 %KUGEL G71 288 Программирование Q-параметры 1 8.12 Примеры программирования N170 L100 Вызов обработки N180 D00 Q10 P01 +0 Сброс припуска N190 D00 Q18 P01 +5 Шаг угла на плоскости X Y для чистовой обработки N200 L100 Вызов обработки N210 G00 G40 Z+250 M2 Отвод инструмента конец программы N220 G98 L10 Подпрограмма 10 обработка N230 D01 Q23 P01 +Q11 P02 +Q6 Расчет Z-координаты для предварительного позиционирования N240 D00 Q24 P01 +Q4 Копирование начального угла в пространстве (плоскость Z X) N250 D01 Q26 P01 +Q6 P02 +Q108 Ввод поправки на радиус наконечника щупа для предварительного позиционирования N260 D00 Q28 P01 +Q8 Копирование углового положения на плоскости N270 D01 Q16 P01 +Q6 P02 -Q10 Учитывать припуск на радиус наконечника щупа N280 G54 X+Q1 Y+Q2 Z-Q16 Смещение нулевой точки в центр наконечника щупа N290 G73 G90 H+Q8
