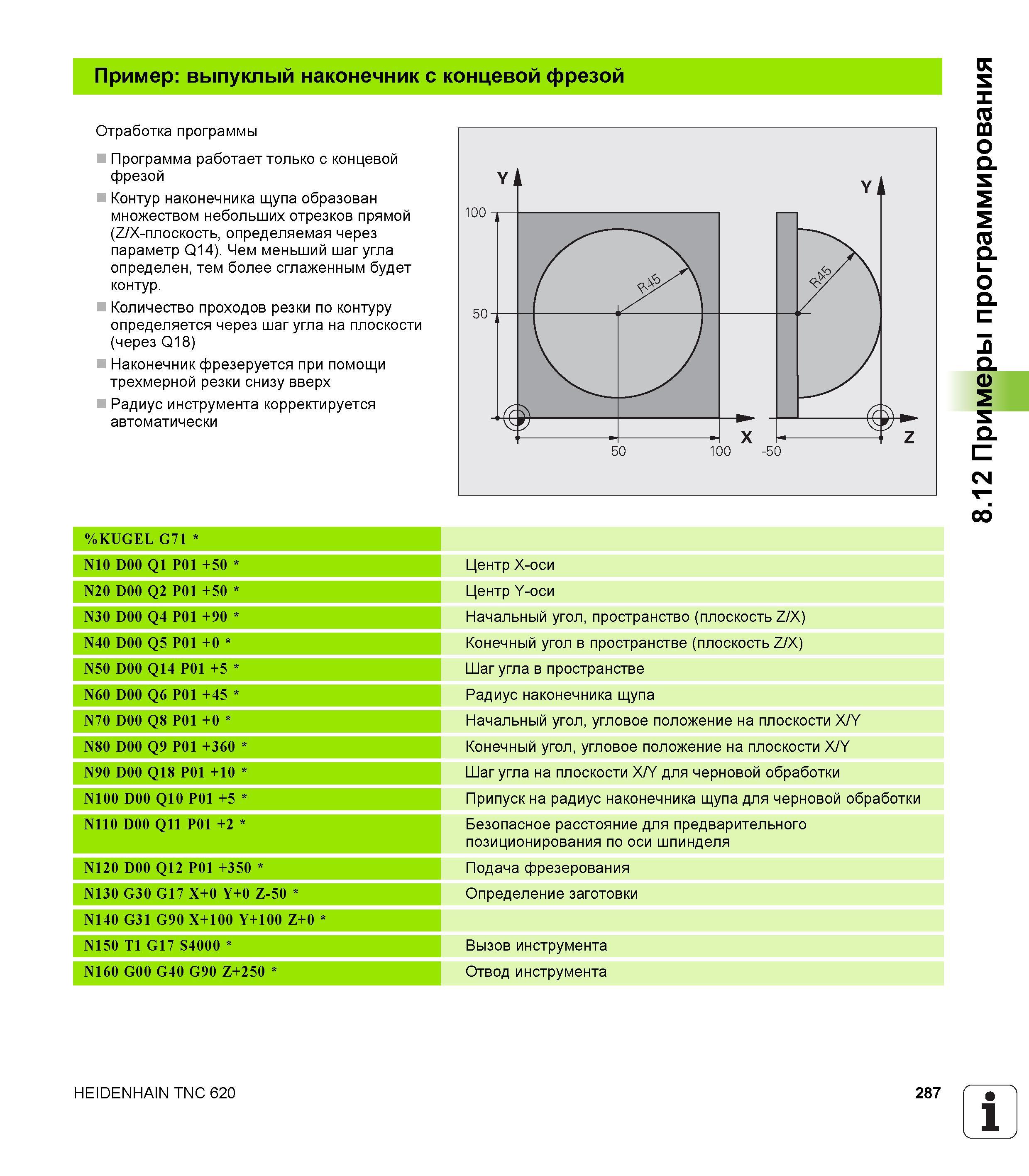

Программа работает только с концевой фрезой Контур наконечника щупа образован множеством небольших отрезков прямой Z X-плоскость определяема

Программа работает только с концевой фрезой Контур наконечника щупа образован множеством небольших отрезков прямой Z X-плоскость определяемая через параметр Q14). Чем меньший шаг угла определен тем более сглаженным будет контур. Количество проходов резки по контуру определяется через шаг угла на плоскости (через Q18) Наконечник фрезеруется при помощи трехмерной резки снизу вверх Радиус инструмента корректируется автоматически KUGEL G71 N10 D00 Q1 P01 +50 Центр X-оси Центр Y-оси Начальный угол пространство (плоскость Z X) Конечный угол в пространстве (плоскость Z X) Шаг угла в пространстве Радиус наконечника щупа Начальный угол угловое положение на плоскости X Y Конечный угол угловое положение на плоскости X Y Шаг угла на плоскости X Y для черновой обработки Припуск на радиус наконечника щупа для черновой обработки Безопасное расстояние для предварительного позиционирования по оси шпинделя Подача фрезерования Определение заготовки N20 D00 Q2 P01 +50 N30 D00 Q4 P01 +90 N40 D00 Q5 P01 +0 N50 D00 Q14 P01 +5 N60 D00 Q6 P01 +45 N70 D00 Q8 P01 +0 N80 D00 Q9 P01 +360 N90 D00 Q18 P01 +10 N100 D00 Q10 P01 +5 N110 D00 Q11 P01 +2 N120 D00 Q12 P01 +350 N130 G30 G17 X+0 Y+0 Z-50 N140 G31 G90 X+100 Y+100 Z+0 N150 T1 G17 S4000 Вызов инструмента Отвод инструмента N160 G00 G40 G90 Z+250 HEIDENHAIN TNC 620 287 1 8.12 Примеры программирования Пример выпуклый наконечник с концевой фрезой Отработка программы
