Контур эллипса состоит из большого количества небольших отрезков прямой (определяемых в Q7) Чем больше расчетных шагов установлено тем более

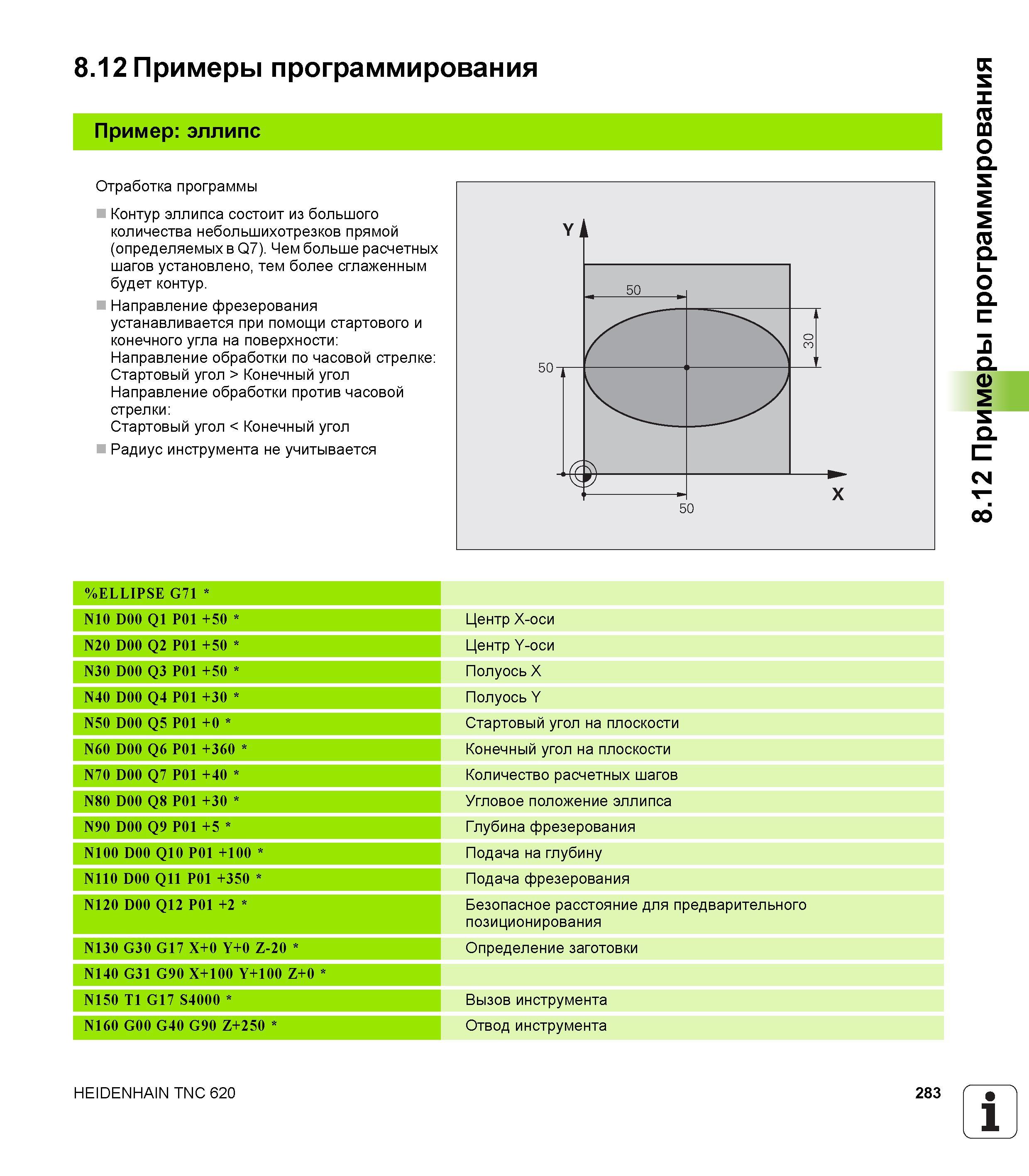

Контур эллипса состоит из большого количества небольших отрезков прямой (определяемых в Q7). Чем больше расчетных шагов установлено тем более сглаженным будет контур. Направление фрезерования устанавливается при помощи стартового и конечного угла на поверхности Направление обработки по часовой стрелке Стартовый угол Конечный угол Направление обработки против часовой стрелки Стартовый угол Конечный угол Радиус инструмента не учитывается ELLIPSE G71 N10 D00 Q1 P01 +50 Центр X-оси Центр Y-оси Полуось X Полуось Y Стартовый угол на плоскости Конечный угол на плоскости Количество расчетных шагов Угловое положение эллипса Глубина фрезерования Подача на глубину Подача фрезерования Безопасное расстояние для предварительного позиционирования Определение заготовки N20 D00 Q2 P01 +50 N30 D00 Q3 P01 +50 N40 D00 Q4 P01 +30 N50 D00 Q5 P01 +0 N60 D00 Q6 P01 +360 N70 D00 Q7 P01 +40 N80 D00 Q8 P01 +30 N90 D00 Q9 P01 +5 N100 D00 Q10 P01 +100 N110 D00 Q11 P01 +350 N120 D00 Q12 P01 +2 N130 G30 G17 X+0 Y+0 Z-20 N140 G31 G90 X+100 Y+100 Z+0 N150 T1 G17 S4000 Вызов инструмента Отвод инструмента N160 G00 G40 G90 Z+250 HEIDENHAIN TNC 620 283 1 8.12 Примеры программирования 8.12 Примеры программирования Пример эллипс Отработка программы
