Режимы резания Sandvik Coromant при токарном резьбонарезании Справочные таблицы в зависимости от обрабатываемого материала Рекомендуемая скорость

Режимы резания Sandvik Coromant при токарном резьбонарезании Справочные таблицы в зависимости от обрабатываемого материала Рекомендуемая скорость

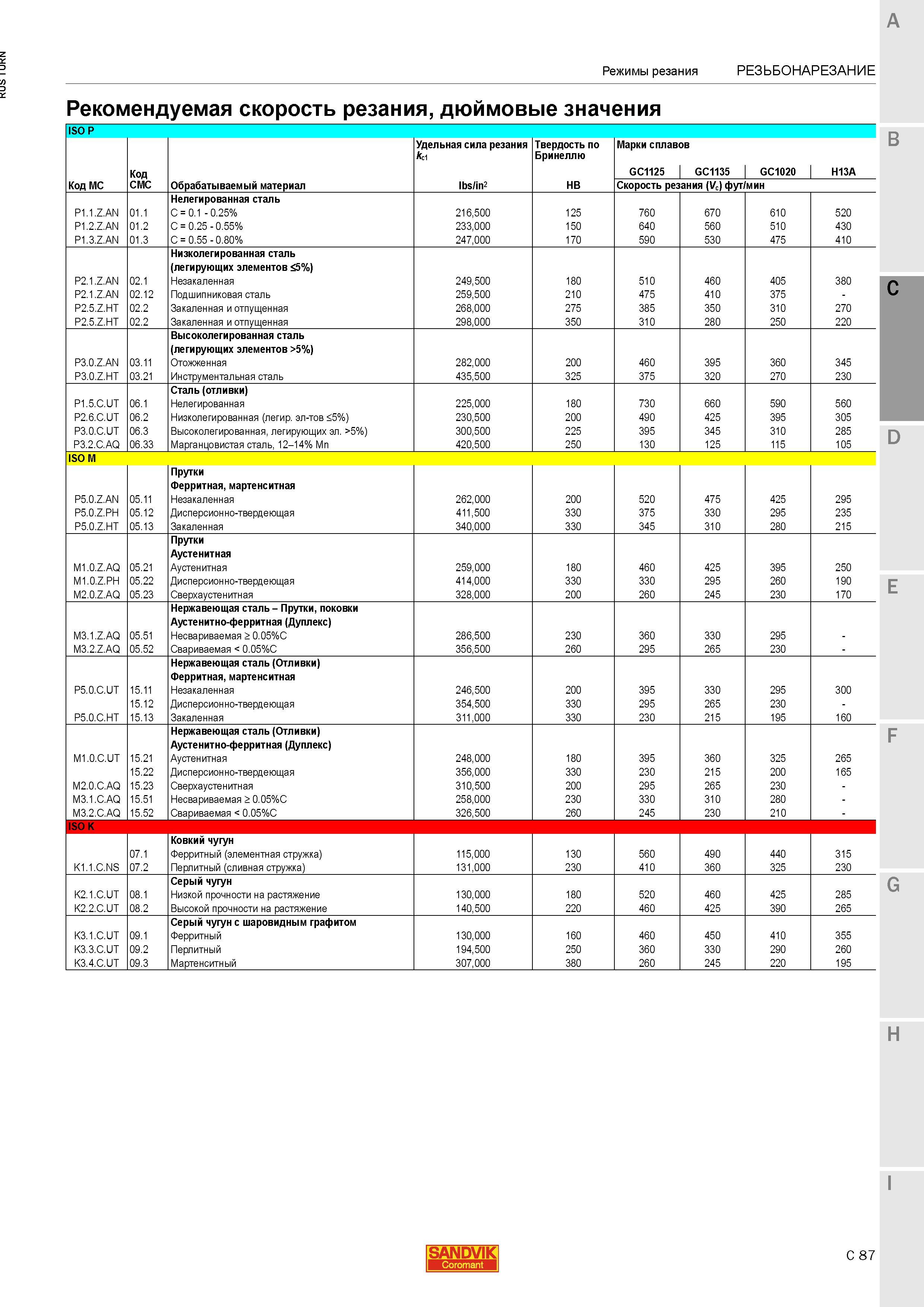

Режимы резания Sandvik Coromant при токарном резьбонарезании Справочные таблицы в зависимости от обрабатываемого материала Рекомендуемая скорость резания Дюймовые значения ISO P Удельная сила резания kc1 Твердость по Бринеллю Марки сплавов Код GC1125 GC1135 GC1020 H13A Код MC CMC Обрабатываемый материал lbs in2 HB Скорость резания (Vc) фут/мин Нелегированная сталь P1.1.Z.AN 01.1 C 0.1 0.25% 216500 125 760 670 610 520 P1.2.Z.AN 01.2 C 0.25 0.55% 233000 150 640 560 510 430 P1.3.Z.AN 01.3 C 0.55 0.80% 247000 170 590 530 475 410 Низколегированная сталь (легирующих элементов 5%) P2.1.Z.AN 02.1 Незакаленная 249500 180 510 460 405 380 P2.1.Z.AN 02.12 Подшипниковая сталь 259500 210 475 410 375 P2.5.Z.HT 02.2 Закаленная и отпущенная 268000 275 385 350 310 270 P2.5.Z.HT 02.2 Закаленная и отпущенная 298000 350 310 280 250 220 Высоколегированная сталь (легирующих элементов 5%) P3.0.Z.AN 03.11 Отожженная 282000 200 460 395 360 345 P3.0.Z.HT 03.21 Инструментальная сталь 435500 325 375 320 270 230 Сталь (отливки) P1.5.C.UT 06.1 Нелегированная 225000 180 730 660 590 560 P2.6.C.UT 06.2 Низколегированная (легирующих элементов 5%) 230500 200 490 425 395 305 P3.0.C.UT 06.3 Высоколегированная легирующих элементов 5%) 300500 225 395 345 310 285 P3.2.C.AQ 06.33 Марганцовистая сталь 12-14% Mn 420500 250 130 125 115 105 ISO M Прутки Ферритная мартенситная P5.0.Z.AN 05.11 Незакаленная 262000 200 520 475 425 295 P5.0.Z.PH 05.12 Дисперсионно-твердеющая 411500 330 375 330 295 235 P5.0.Z.HT 05.13 Закаленная 340000 330 345 310 280 215 Прутки Аустенитная M1.0.Z.AQ 05.21 Аустенитная 259000 180 460 425 395 250 M1.0.Z.PH 05.22 Дисперсионно-твердеющая 414000 330 330 295 260 190 M2.0.Z.AQ 05.23 Сверхаустенитная 328000 200 260 245 230 170 Нержавеющая сталь Прутки поковки Аустенитно-ферритная (Дуплекс) M3.1.Z.AQ 05.51 Несвариваемая 0.05%C 286500 230 360 330 295 M3.2.Z.AQ 05.52 Свариваемая 0.05%C 356500 260 295 265 230 Нержавеющая сталь (Отливки) P5.0.C.UT 15.11 Ферритная мартенситная Незакаленная 246500 200 395 330 295 300 15.12 Дисперсионно-твердеющая 354500 330 295 265 230 P5.0.C.HT 15.13 Закаленная 311000 330 230 215 195 160 Нержавеющая сталь (Отливки) M1.0.C.UT 15.21 Аустенитно-ферритная (Дуплекс) Аустенитная 248000 180 395 360 325 265 15.22 Дисперсионно-твердеющая 356000 330 230 215 200 165 M2.0.C.AQ 15.23 Сверхаустенитная 310500 200 295 265 230 M3.1.C.AQ 15.51 Несвариваемая 0.05%C 258000 230 330 310 280 M3.2.C.AQ 15.52 Свариваемая 0.05%C 326500 260 245 230 210 ISO K Ковкий чугун 07.1 Ферритный (элементная стружка) 115000 130 560 490 440 315 K1.1.C.NS 07.2 Перлитный (сливная стружка) 131000 230 410 360 325 230 K2.1.C.UT 08.1 Серый чугун Низкой прочности на растяжение 130000 180 520 460 425 285 K2.2.C.UT 08.2 Высокой прочности на растяжение 140500 220 460 425 390 265 K3.1.C.UT 09.1 Серый чугун с шаровидным графитом Ферритный 130000 160 460 450 410 355 K3.3.C.UT 09.2 Перлитный 194500 250 360 330 290 260 K3.4.C.UT 09.3 Мартенситный 307000 380 260 245 220 195 SANDVIK Coromant H C 87
