Режимы резания Sandvik Coromant при резьбонарезании Рекомендуемая скорость резания дюймовые значения ISO N Код Удельная сила резания kci Твердост

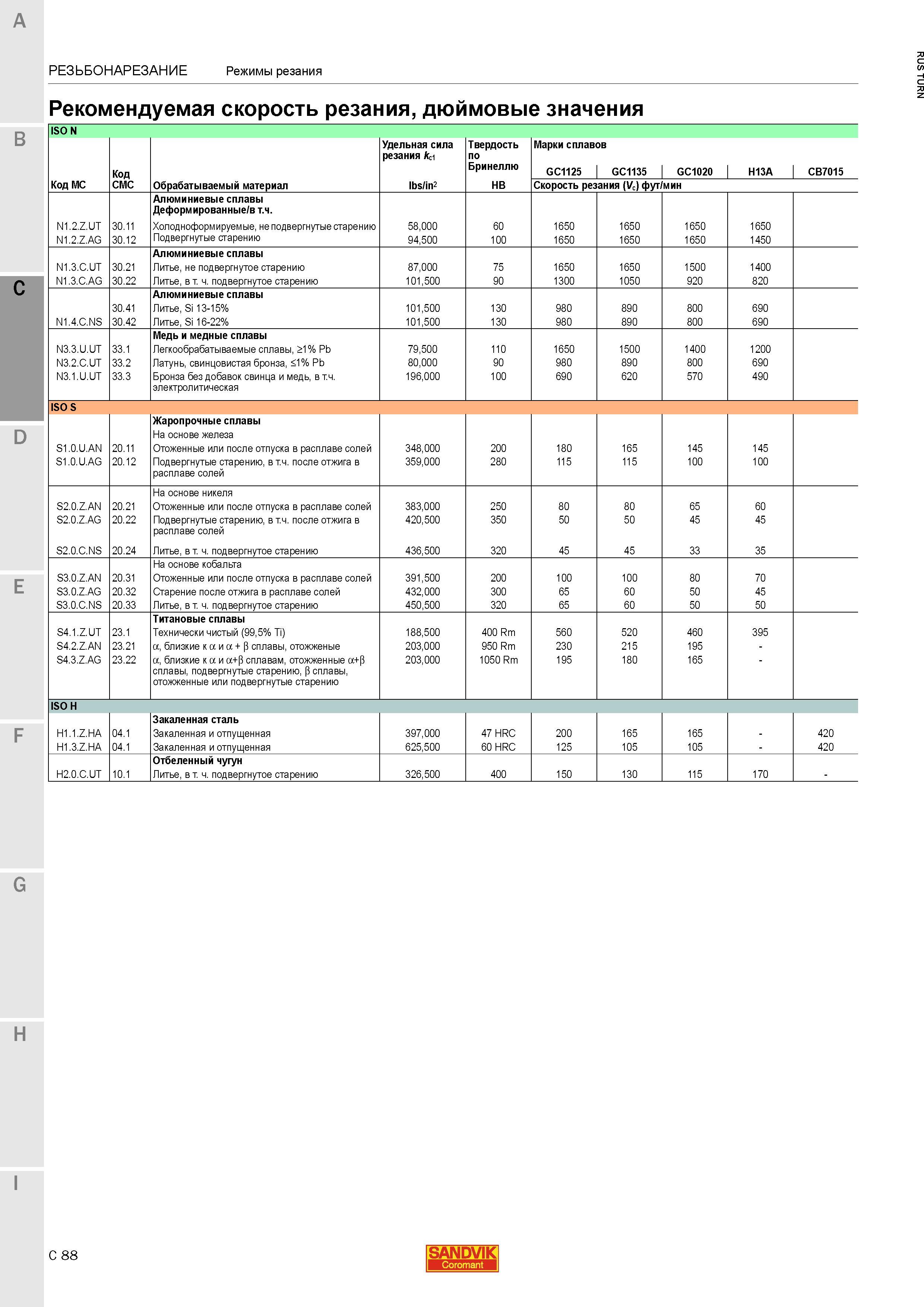

Режимы резания Sandvik Coromant при резьбонарезании Рекомендуемая скорость резания дюймовые значения ISO N Код Удельная сила резания kci Твердость по Бринеллю Марки сплавов GC1125 GC1135 GC1020 H13A CB7015 Код MC CMC Обрабатываемый материал lbs in2 HB Скорость резания (Vc) фут/мин N1.2.Z.UT N1.2.Z.AG 30.11 30.12 Алюминиевые сплавы Деформированные в т.ч. Холодноформируемые не подвергнутые старению Подвергнутые старению 58000 94500 60 100 1650 1650 1650 1650 1650 1650 1650 1450 N1.3.C.UT 30.21 Алюминиевые сплавы Литье не подвергнутое старению 87000 75 1650 1650 1500 1400 C N1.3.C.AG 30.22 Литье в т. ч. подвергнутое старению 101500 90 1300 1050 920 820 N1.4.C.NS 30.41 30.42 Алюминиевые сплавы Литье Si 13-15% Литье Si 16-22% 101.500 101.500 130 130 980 980 890 890 800 800 690 690 N3.3.U.UT N3.2.C.UT N3.1.U.UT 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы 1% Pb Латунь свинцовистая бронза 1% Pb Бронза без добавок свинца и медь в т.ч. электролитическая 79500 80000 196000 110 90 100 1650 980 690 1500 890 620 1400 800 570 1200 690 490 ISO S Жаропрочные сплавы D 51.0.U.AN 51.0.U.AG 20.11 20.12 На основе железа Отоженные или после отпуска в расплаве солей Подвергнутые старению в т.ч. после отжига в расплаве солей 348.000 359.000 200 280 180 115 165 115 145 100 145 100 52.0.Z.AN 52.0.Z.AG 20.21 20.22 На основе никеля Отоженные или после отпуска в расплаве солей Подвергнутые старению в т.ч. после отжига в расплаве солей 383000 420500 250 350 80 50 80 50 65 45 60 45 S2.0.C.NS 20.24 Литье в т. ч. подвергнутое старению 436500 320 45 45 33 35 На основе кобальта E 53.0.Z.AN 53.0.Z.AG 53.0.C.NS 20.31 20.32 20.33 Отоженные или после отпуска в расплаве солей Старение после отжига в расплаве солей Литье в т. ч. подвергнутое старению 391.500 432000 450.500 200 300 320 100 65 65 100 60 60 80 50 50 70 45 50 54.1.Z.UT 54.2.Z.AN 54.3.Z.AG 23.1 23.21 23.22 Титановые сплавы Технически чистый (995% Ti) а близкие к а и а + в сплавы отожженые а близкие к а и а+в сплавам отожженные а+в сплавы подвергнутые старению в сплавы отожженные или подвергнутые старению 188500 203.000 203.000 400 Rm 950 Rm 1050 Rm 560 230 195 520 215 180 460 195 165 395 ISO H Закаленная сталь Закаленная и отпущенная Закаленная и отпущенная F H1.1.Z.HA H1.3.Z.HA 04.1 04.1 397000 625500 47 HRC 60 HRC 200 125 165 105 165 105 420 420 H2.0.C.UT 10.1 Отбеленный чугун Литье в т. ч. подвергнутое старению 326500 400 150 130 115 170 C 88 SANDVIK Coromant
