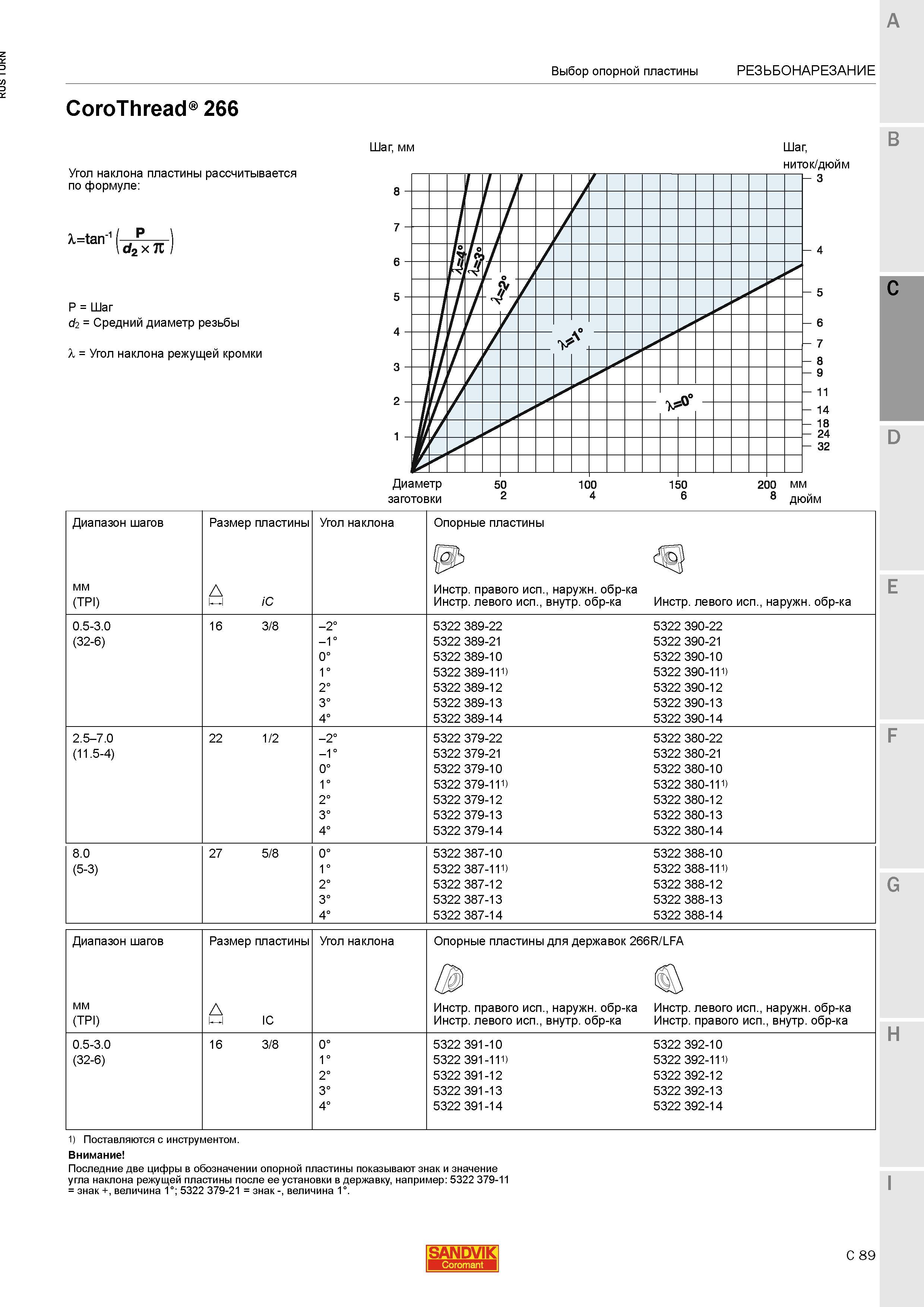

Рекомендации по правильному выбору опорной пластины для токарного резьбонарезного инструмента Sandvik CoroThread 266 Угол наклона сменной режущей резьбовой пластины рассчитывается по формуле Atan'1 ( Р Р ) do х К P Шаг d2 Средний диаметр резьбы Угол наклона режущей кромки Шаг мм Шаг ниток дюйм Диапазон шагов Размер пластины Угол наклона Опорные пластины мм Инстр. правого исп. наружн. обработка (TPI) iC Инстр. левого исп. внутр. обработка Инстр. левого исп. наружн. обработка 0.5-3.0 16 3 8 -2 5322 389-22 5322 390-22 (32-6) -1 5322 389-21 5322 390-21 0 5322 389-10 5322 390-10 1 5322 389-111) 5322 390-111) 2 5322 389-12 5322 390-12 3 5322 389-13 5322 390-13 4 5322 389-14 5322 390-14 2.5-7.0 22 1 2 -2 5322 379-22 5322 380-22 (11.5-4) -1 5322 379-21 5322 380-21 0 5322 379-10 5322 380-10 1 5322 379-111) 5322 380-111) 2 5322 379-12 5322 380-12 3 5322 379-13 5322 380-13 4 5322 379-14 5322 380-14 8.0 27 5 8 0 5322 387-10 5322 388-10 (5-3) 1 5322 387-111) 5322 388-111) 2 5322 387-12 5322 388-12 3 5322 387-13 5322 388-13 4 5322 387-14 5322 388-14 Диапазон шагов мм (TPI) Размер пластины 1 IC Угол наклона Опорные пластины для державок 266R/LFA Инстр. правого исп. наружн. обработка Инстр. левого исп. наружн. обработка Инстр. левого исп. внутр. обработка Инстр. правого исп. внутр. обработка 0.5-3.0 16 3 8 0 5322 391-10 5322 392-10 (32-6) 1 5322 391-111) 5322 392-111) 2 5322 391-12 5322 392-12 3 5322 391-13 5322 392-13 4 5322 391-14 5322 392-14 H 1) Поставляются с инструментом. Внимание Последние две цифры в обозначении опорной пластины показывают знак и значение угла наклона режущей пластины после ее установки в державку например 5322 379-11 знак + величина 1 5322 379-21 знак величина 1. SANDVIK Coromant C 89 Резьбонарезной инструмент
