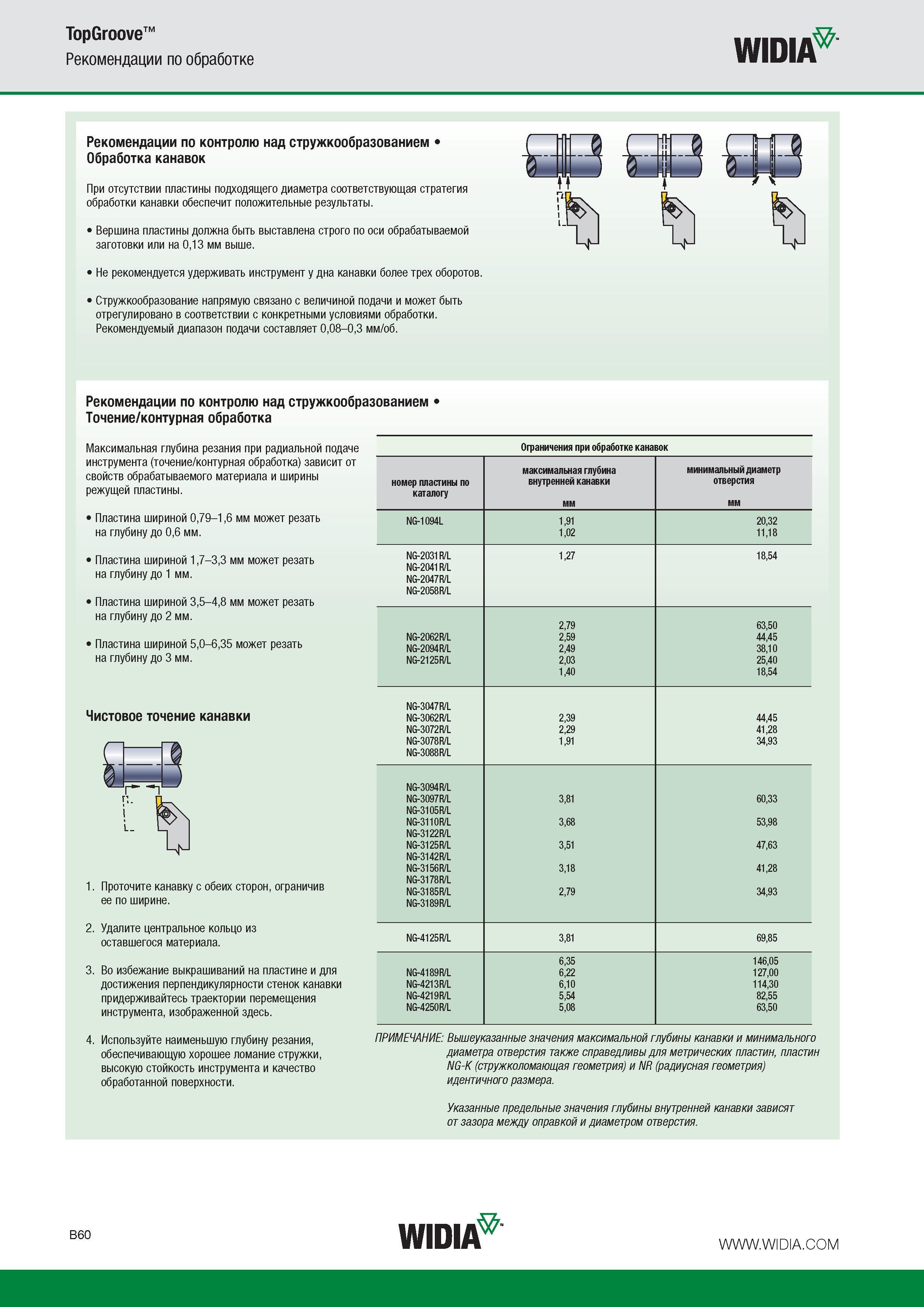

Рекомендации по контролю над стружкообразованием при токарной обработке наружных канавок и контурному точению сборными резцами WIDIA TopGroove Максимальная глубин

Рекомендации по контролю над стружкообразованием при токарной обработке наружных канавок и контурному точению сборными резцами WIDIA TopGroove Максимальная глубина резания при радиальной подаче инструмента (точение контурная обработка) зависит от свойств обрабатываемого материала и ширины режущей пластины. Пластина шириной 079-16 мм может резать на глубину до 06 мм. Пластина шириной 17-33 мм может резать на глубину до 1 мм. Пластина шириной 35-48 мм может резать на глубину до 2 мм. Пластина шириной 50-635 может резать на глубину до 3 мм. Чистовое точение канавки 1. Проточите канавку с обеих сторон ограничив ее по ширине. 2. Удалите центральное кольцо из оставшегося материала. 3. Во избежание выкрашиваний на пластине и для достижения перпендикулярности стенок канавки придерживайтесь траектории перемещения инструмента изображенной здесь. 4. Используйте наименьшую глубину резания обеспечивающую хорошее ломание стружки высокую стойкость инструмента и качество обработанной поверхности. Ограничения при обработке канавок номер пластины по каталогу максимальная глубина внутренней канавки мм/минимальный диаметр отверстия мм NG-1094L 191 102 2032 1118 NG-2031R L 127 1854 NG-2041R L NG-2047R L NG-2058R L 279 6350 NG-2062R L 259 4445 NG-2094R L 249 3810 NG-2125R L 203 2540 1 40 1854 NG-3047R L NG-3062R L 239 4445 NG-3072R L 229 4128 NG-3078R L 191 3493 NG-3088R L NG-3094R L NG-3097R L 381 6033 NG-3105R L NG-3110R L 368 5398 NG-3122R L NG-3125R L 351 4763 NG-3142R L NG-3156R L 318 4128 NG-3178R L NG-3185R L 279 3493 NG-3189R L NG-4125R L 381 6985 NG-4189R L NG-4213R L NG-4219R L NG-4250R L 635 622 610 554 508 14605 12700 11430 8255 6350 ПРИМЕЧАНИЕ Вышеуказанные значения максимальной глубины канавки и минимального диаметра отверстия также справедливы для метрических пластин пластин NG-K (стружколомающая геометрия) и NR (радиусная геометрия) идентичного размера. Указанные предельные значения глубины внутренней канавки зависят от зазора между оправкой и диаметром отверстия. Рекомендации по обработке Рекомендации по контролю над стружкообразованием Точение контурная обработка
